Ersatz-Anschlusskabel:- 14-polig - mit einseitig angeschlagenem Stecker - Länge 10 m

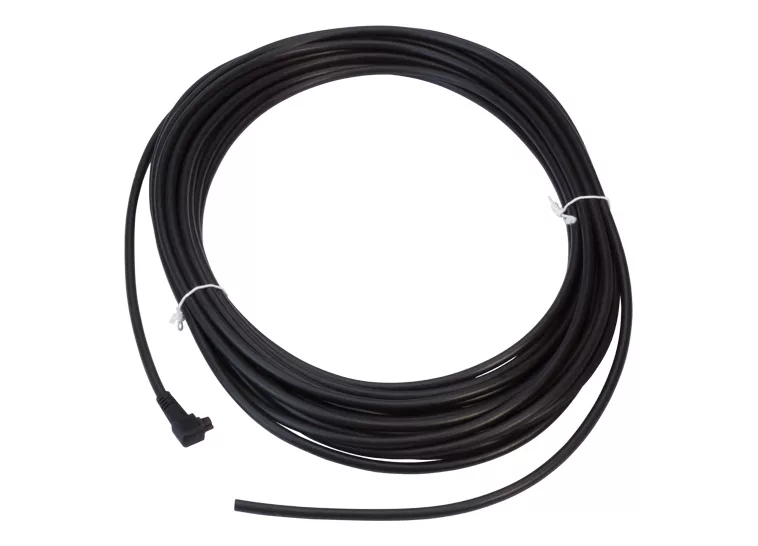

5-adriges Kabel inklusive abgewinkeltem Anschlussstück an E-Sicherheitsschloss 809N, Art.-Nr. 019054.10. Länge 10 m.

- 16-polig - mit einseitig angeschlagenem Stecker - Länge: ca. 10 m

Aufdruckbolzen für Türen und Fenster Technische Daten: Aufdruckkraft 25N Material Bolzen Messing Gehäusematerial Messing, vernickelt

Aufputztaster (Wechselkontakt) mit Schlüsselsymbol (inklusive Jung Rahmen, Aufbaugehäuse und Schalter)  Technische Daten Montageart Aufputz Abmessungen (H x B x T) 85 x 85 x 47mm Farbe weiß

Befestigungssatz mit Panikstift, zusätzlich zu bestellen mit dem Schutzbeschlag RohrrahmentürKU-Drücker 92 mm, 019301.10.   Technische Daten Vollstift 9 mm Stiftart Panikstift Vierkant mittige Teilung Schraubengröße 3 x M6 Schutzklasse 2

Befestigungssatz mit Panikstift, zusätzlich zu bestellen mit dem Schutzbeschlag RohrrahmentürKU-Drücker 92 mm, 019301.10.   Technische Daten Vollstift 9 mm Stiftart Panikstift Vierkant mittige Teilung Schraubengröße 3 x M6 Schutzklasse 2

Befestigungssatz mit Wechselstift, zusätzlich zu bestellen mit dem Schutzbeschlag RohrrahmentürKU-Drücker mit Knauf 92 mm 019310.10.DL oder 019310.10.DR.   Technische Daten Vollstift 9 mm Stiftart Panikstift Vierkant mittige Teilung Schraubengröße 3 x M6 Schutzklasse 2

Befestigungssatz mit Wechselstift, zusätzlich zu bestellen mit dem Schutzbeschlag RohrrahmentürKU-Drücker mit Knauf 92 mm 019310.10.DL oder 019310.10.DR.   Technische Daten Vollstift 9 mm Stiftart Panikstift Vierkant mittige Teilung Schraubengröße 3 x M6 Schutzklasse 2

Befestigungssatz mit Panikstift, zusätzlich zu bestellen mit dem Schutzbeschlag Vollblatttür U-Drücker 72 mm, 019305.10.  Technische Daten Vollstift 9 mm Stiftart Panikstift Vierkant mittige Teilung Schraubengröße 3 x M6 Schutzklasse 2

Befestigungssatz mit Panikstift, zusätzlich zu bestellen mit dem Schutzbeschlag Vollblatttür U-Drücker 72 mm, 019305.10.  Technische Daten Vollstift 9 mm Stiftart Panikstift Vierkant mittige Teilung Schraubengröße 3 x M6 Schutzklasse 2

Befestigungssatz mit Wechselstift, zusätzlich zu bestellen mit dem Schutzbeschlag Vollblatttür U-Drücker mit Knauf 72 mm 019308.10.  Technische Daten Vollstift 9 mm Stiftart Panikstift Vierkant mittige Teilung Schraubengröße 3 x M6 Schutzklasse 3

Befestigungssatz mit Wechselstift, zusätzlich zu bestellen mit dem Schutzbeschlag Vollblatttür U-Drücker mit Knauf 72 mm 019308.10.  Technische Daten Vollstift 9 mm Stiftart Panikstift Vierkant mittige Teilung Schraubengröße 3 x M6 Schutzklasse 3

Technische DatenAbmessungen (H x B) 300 x 24 mm Dicke 2 mm

Technische DatenAbmessungen (H x B) 300 x 24 mm Dicke 3 mm

Die MEDIATOR Lösung braucht zur sicheren Funktion einen Abstand von 2 bis max. 4 mm zwischen Schließblech und Stulp. Ein größerer Abstand kann durch Distanzbleche sowohl auf Türöffnerseite (Schließblech) als auch auf Schlossseite (Stulp) reduziert werden.  Technische Daten Abmessungen (H x B) 235 x 24 mm

Erweiterungsmodule für MB-Secure   Modulare Erweiterungsplatine zum Anschluss von bis zu 126 BUS-1 Teilnehmern an MB-Secure. Ermöglicht kostengünstige Aktualisierung von Bestandsanlagen auf MB-Secure unter Beibehaltung der meisten BUS-1 Teilnehmer. Kann abgesetzt bis zu 2000 m Entfernung von der Zentrale installiert werden.   Leistungsmerkmale   Alle Anschlüsse in Löt-Stecktechnik 2 BUS-1 Anschlüsse für bis zu 126 BUS- 1 Teilnehmer (63 pro Ausgang) Beide BUS-1 Anschlüsse sind entkoppelt und rückwirkungsfrei. BUS-1 Versorgungsspannung mit elektronischem Überlastungsschutz und automatischer Rückstellung. Bis zu 10 Module können pro  IB2-Controller Anschluss an einer MB-Secure betrieben werden, Gesamtanzahl der Teilnehmer pro MB-Secure 1200 Teilnehmer. BUS-1 Prüfgerät integriert Deckelkontakt zur Sabotage-Überwachung und Abreißsicherung. Einbau ins Zentralengehäuse oder abgesetzt im Kunststoffgehäuse   Technische Daten:   Betriebsspannung: 12V DC Ruhestrom ca. 30mA Schutzart nach EN 60529 IP 30 Umweltklasse gemäß VdS II Betriebstemp.bereich:    -5° C bis +45° C Lagerungstemp.bereich:  -25° C bis +70° C Abmessungen Platine: 121 x 90 mm Abmessungen Gehäuse (LxBxH): 163 x 151 x 39 mm Farbe: verkehrsweiß (ähnlich RAL 9016)

Erweiterungsmodule für MB-Secure   Modulare Erweiterungsplatine zum Anschluss von bis zu 126 BUS-1 Teilnehmern an MB-Secure. Ermöglicht kostengünstige Aktualisierung von Bestandsanlagen auf MB-Secure unter Beibehaltung der meisten BUS-1 Teilnehmer. Kann abgesetzt bis zu 2000 m Entfernung von der Zentrale installiert werden.   Leistungsmerkmale   Alle Anschlüsse in Löt-Stecktechnik 2 BUS-1 Anschlüsse für bis zu 126 BUS- 1 Teilnehmer (63 pro Ausgang) Beide BUS-1 Anschlüsse sind entkoppelt und rückwirkungsfrei. BUS-1 Versorgungsspannung mit elektronischem Überlastungsschutz und automatischer Rückstellung. Bis zu 10 Module können pro  IB2-Controller Anschluss an einer MB-Secure betrieben werden, Gesamtanzahl der Teilnehmer pro MB-Secure 1200 Teilnehmer. BUS-1 Prüfgerät integriert Deckelkontakt zur Sabotage-Überwachung und Abreißsicherung. Einbau ins Zentralengehäuse oder abgesetzt im Kunststoffgehäuse   Technische Daten:   Betriebsspannung: 12V DC Ruhestrom ca. 30mA Schutzart nach EN 60529 IP 30 Umweltklasse gemäß VdS II Betriebstemp.bereich:    -5° C bis +45° C Lagerungstemp.bereich:  -25° C bis +70° C Abmessungen Platine: 121 x 90 mm Abmessungen Gehäuse (LxBxH): 163 x 151 x 39 mm Farbe: verkehrsweiß (ähnlich RAL 9016)

Das 809N ist ein selbstverriegelndes Panikschloss mit elektromechanisch kuppelbarem Aussendrücker für einflügelige Türen. Es erfüllt die Anforderungen an einbruchhemmende Türen, Feuerschutztüren, Notausgangs- und Paniktüren nach EN 179 und EN 1125. Eine mechansiche Ablaufsteuerung ver hindert zuverlässig das ungewollte Ausschließen des Riegels bei geöffneter Tür. Das Schloss ist uni versal DL/DR einsetzbar, durch universelle Kreuzfalle, umstellbare Steuerfalle und Panikseite. Die Betriebsart Arbeitsstrom oder Ruhestrom kann am Schloss umgestellt werden. Integrierte Steuerelek tronik zur externen Ansteuerung oder zur Anbindung an das ASSA ABLOY Hi-O Bussystem   Leistungsmerkmale Integrierte Motorkupplung zur Steuerung des Außendrückers Integrierte Steuerelektronik zur externen Ansteuerung ohne zusätzliche Steuerung, alternativ Zusatzfunktionen durch das externe OneSystem IO-Modul Hi-O Bus-Technologie zur Anbindung an das ASSA ABLOY Hi-O Bus-System Integrierte Überwachungsfunktionen durch berührungs lose Sensoren, zur Zustandsabfrage über das externe OneSystem IO-Modul: Türzustand durch Schließblechkontakt Riegelposition eingeschlossen und ausgeschlossen Schließzylinderüberwachung Drückernussüberwachung außen und innen Drückerkupplung an oder aus Einheitliche Anschlusstechnik: 2-Draht-Bus-Technologie 6-mm-Vollstulp für mehr Sicherheit Einheitliche Schlosskastenmaße, kompatibel mit 309N/319N (mechanisch) und 509N/519N (Motor schloss) DIN links/rechts verwendbar durch universelle Kreuzfalle und umschraubbare Steuerfalle Verschraubungsmöglichkeit für Sicherheitsbeschläge und Ovalrosetten durch das Schloss Panikseite auswärts oder einwärts öffnend umschraubbar Massiver, oberflächengehärteter Schlossriegel mit 20 mm Ausschluss, Querscherbelastung 20.000 N Eine Variante für Euro-Profilzylinder und Schweizer Rundprofilzylinder  Technische Daten Betriebsnennspannung 12 - 24 V DC +/- 15% Stromaufnahme 50 mA (Ruhezustand verriegelt) Stromaufnahme aktiver Betrieb 80 mA (<500mS) Kupplung aktiv Riegelgegenkraft 6000 N (gemäß EN 12209) Material Stahl verchromt (Stulp) Riegelausschluss 20 mm Drückernuss 9 mm Dornmaß 35 mm Abmessungen 328 x 20 x Dornmaß +15,5 mm (LxBxH)

wie 022631 jedoch mit 3 Fach Rahmen und beleuchtetem Hinweisschild   Lieferumfang 1 x beleuchtetes Hinweisschildmodul 1 x Fluchttürsteuermodul 1 x Schlüsselschaltermodul 1 x Rahmen 1 x Montage/-Bedienungsanleitung

wie 022631 jedoch passend für System Gira Standard 55 - reinweiß glänzend.   Lieferumfang1 x Fluchttürsteuermodul 1 x Schlüsselschaltermodul 1 x Rahmen 1 x Montage/-Bedienungsanleitung 1 x Kunststoff-Hinweisschild, selbstklebend

Erweiterungsmodule für MB-Secure   Modulare Erweiterungsplatine zum Anschluss von bis zu 126 BUS-1 Teilnehmern an MB-Secure. Ermöglicht kostengünstige Aktualisierung von Bestandsanlagen auf MB-Secure unter Beibehaltung der meisten BUS-1 Teilnehmer. Kann abgesetzt bis zu 2000 m Entfernung von der Zentrale installiert werden.   Leistungsmerkmale   Alle Anschlüsse in Löt-Stecktechnik 2 BUS-1 Anschlüsse für bis zu 126 BUS- 1 Teilnehmer (63 pro Ausgang) Beide BUS-1 Anschlüsse sind entkoppelt und rückwirkungsfrei. BUS-1 Versorgungsspannung mit elektronischem Überlastungsschutz und automatischer Rückstellung. Bis zu 10 Module können pro  IB2-Controller Anschluss an einer MB-Secure betrieben werden, Gesamtanzahl der Teilnehmer pro MB-Secure 1200 Teilnehmer. BUS-1 Prüfgerät integriert Deckelkontakt zur Sabotage-Überwachung und Abreißsicherung. Einbau ins Zentralengehäuse oder abgesetzt im Kunststoffgehäuse   Technische Daten:   Betriebsspannung: 12V DC Ruhestrom ca. 30mA Schutzart nach EN 60529 IP 30 Umweltklasse gemäß VdS II Betriebstemp.bereich:    -5° C bis +45° C Lagerungstemp.bereich:  -25° C bis +70° C Abmessungen Platine: 121 x 90 mm Abmessungen Gehäuse (LxBxH): 163 x 151 x 39 mm Farbe: verkehrsweiß (ähnlich RAL 9016)

Bei diesen Schlössern handelt es sich um selbstverriegelnde Panikschlösser mit geteilter Nuss und steuerbarem Außendrücker. Dabei ist der äußere Drücker zunächst ohne Funktion (Freilauf), kann jedoch bei Bedarf durch elektrische Ansteuerung zugeschaltet werden. Die Panikfunktion ist für eine Begehungsrichtung gegeben. Die Betätigung des betreffenden Drückers schließt immer sowohl die Falle als auch den vorgeschlossenen Schlossriegel zurück. (Ausnahme: Die Sonderausführung mit beidseitig steuerbarem Drücker.) Die Selbstverriegelung erfolgt automatisch. Das heißt, beim Schließen der Tür wird der Riegel automatisch ausgeschlossen. Durch die Anti-Panikfunktion ist gewährleistet, dass das Schloss von innen ohne zusätzliche Hilfsmittel von jedermann, jederzeit betätigt werden kann. Für die Kombination mit elektronischen Zutritts-Kontrollsystemen oder einer zentralen Leittechnik bietet es zusätzlich zur einfachen Ansteuerung auch eine Vielzahl von Überwachungsmöglichkeiten. Hierfür sind im Schloss vier potentialfreie Umschaltkontakte integriert, die es erlauben, jeden Vorgang am Schloss zu signalisieren. Das Elektro-Sicherheitsschloss 809M kann in allen gängigen Versionen sowohl mit Steuerfunktion in Arbeitsstromausführung (stromlos Außendrücker ohne Funktion) als auch mit Steuerfunktion in Ruhestromausführung (stromlos Außendrücker in Funktion) geliefert werden. Die Ansteuerung erfolgt immer mit Gleichspannung. Die passende Ausführung kann mit der Übersicht am Ende des Kapitels ermittelt werden. Überwachungskontakte für: - Riegelkontakt (schaltet bei 90% Riegelausschluss) - Innendrückerkontakt und Außendrückerkontakt - Profilzylinderkontakt (verwendbar als Schlüsselschalterfunktion)   Leistungsmerkmale: Mechanische Selbstverriegelung Mechanische Ablaufsteuerung der Selbstverriegelung zwischen Falle und Steuerfalle Einbruchhemmend durch massiven Riegel mit 20 mm Ausschluss Einbruchhemmung bis Klasse WK2 in geeigneten Türsystemen erreichbar Hilfsfalle für automatischen Riegelausschluss Permanente Öffnungsmöglichkeit von Rauminnenseite Außendrücker freilaufend, elektrisch zuschaltbar Wechselfunktion zur Entriegelung über Schlüssel von außen Überwachungsfunktion durch integrierte Mikroschalter mit Fluchttür-Verriegelungssystem kombinierbar • erhöhter Einbruchschutz durch ständig verriegelte Tür Zulassung für Feuerschutztüren D 09.11, Prüfzeichen P120090197 • Anti-Panikfunktion - Zulassung nach EN 179   Technische Daten Betriebsnennspannung 12 V DC Stromaufnahme 220 mA Kontaktbelastung Relais 25 V DC /1 A Schutzart IP 30 (mit eingebautem Zylinder) Festigkeitsanforderung nach DIN 1825 Klasse 4 Mindestbelastbarkeit der Falle 5 kN Mindestbelastbarkeit des Riegels 10 kN Riegelgegenkraft min. 4 kN Material Edelstahl (Stulp) Riegelausschluss 20 mm Drückernuss 9 mm Dornmaß 65 mm Entfernung 72 mm Abmessungen siehe Zeichnung   Die E-Sicherheitsschlösser arbeiten nach dem Arbeitsstromprinzip und sind mit Dornmaß 65 mm erhältlich.

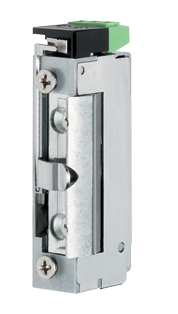

Modell mit Freilaufdiode für Zutrittskontrollanlagen. Rückmeldekontakt als potentialfreier Wechselkontakt. Dieser wird von der Schlossfalle betätigt   Leistungsmerkmale Radiusfalle, FaFix® 3 mm verstellbar Universalspannungen Anschluss klemm-/steckbar Kompatibel zu gängigen Einsteckschlössern Kompatibel zu marktüblichen Schließblechen Symmetrische Bauform. Daher DIN links/rechts, sowie waagrecht einsetzbar   Technische Daten Spannung 10-24 V AC/DC Dauerstromfest 11-13 V DC Verstellbare Falle (FF, FaFix®) Ja Rückmeldekontakt (RR) Ja Bipolare Schutzdiode Ja Arbeitsstrom Ja Festigkeit gegen Aufbruch 3750 N Abmessungen (H x B x T) 74 x 16 x 25,5 mm FaFix® Verstellbereich 3 mm Falleneingrifftiefe 5,5 mm Betriebstemperaturbereich -15 °C bis +40 °C Einbaulage senkrecht und waagerecht Lastzyklen werksinterne Prüfung 250000 Fixverstellung optional Vorlastentriegelung bei AC Betrieb 200 N Schaltleistung Rückmeldekontakt 24 V / 1 A Brandschutztauglichkeit Nein Nennwiderstand 43 Ohm Nennstromaufnahme 12 V DC 280 mA Nennstromaufnahme 24 V DC 560 mA Nennstromaufnahme 12 V AC 250 mA Nennstromaufnahme 24 V AC 500 mA Max. Fallenvorlast AC 200 N Max. Fallenvorlast DC (stabilisiert) 50 N
