11

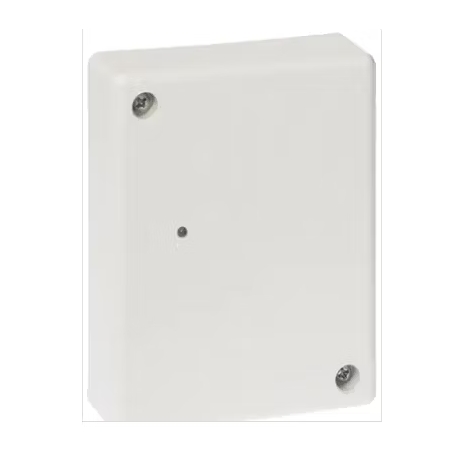

1-Meldergruppenmodul BUS-2/ BUS-1, aP VdS: G109010 Kl.C, EN50131-3 Gr.3
010134.10
Modul zur Adaptierung konventioneller Anschlusstechnik in ein BUS-2- oder BUS-1 System.
Leistungsmerkmale
Adernsparende BUS-Technik
1 Differentialmeldergruppe mit Löschfunktion
Bis zu 20 Kontakte oder Glasbruchmelder am Eingang anschließbar
Keine zusätzliche Stromaufnahme beim Löschen der Meldergruppeneingänge
1 LED als MG-Zustandsanzeige oder Funktion frei programmierbar
Kann für 4 unterschiedliche Funktionen verwendet werden:
DUO I/O Modul
5 Eingangsmodul
Meldergruppen-Anschlussmodul
Universal-Anschlussmodul
Technische Daten
Betriebsnennspannung: 12 V DC
Betriebsspannungsber.: 9 V bis 15 V DC
Stromaufnahme bei 12 V DC: Meldergruppe offen <5,0 mA - zusätzlich pro Meldergruppe mit 12k1 abgeschlossen <0,6 mA - zusätzlich pro LED <1,3 mA Meldergruppeneingang: - Abschlusswiderstand wählbar 4k-14k
Überwachungsbereich: +-20%
Schutzart nach EN 60529: IP 40
Umweltklasse gemäß VdS: II
Betriebstemperaturber.: -10°C bis +55°C
Farbe: verkehrsweiß (ähnlich RAL 9016)
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 30

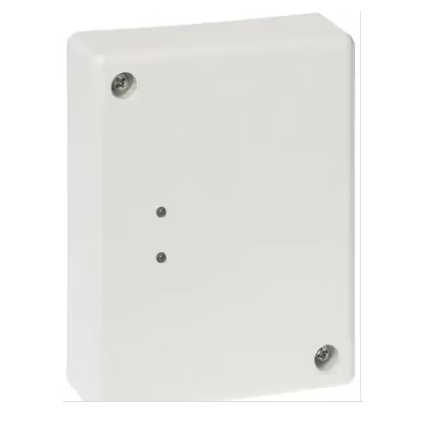

2-Meldergruppenmodul BUS-2/ BUS-1, aP VdS: G109010 Kl.C, EN50131-3 Gr.3
010135.10
Modul zur Adaptierung konventioneller Anschlusstechnik in ein BUS-2- oder BUS-1 System.
Leistungsmerkmale
Adernsparende BUS-Technik
2 Differentialmeldergruppen mit Löschfunktion
Bis zu 20 Kontakte oder Glasbruchmelder pro Eingang anschließbar
Keine zusätzliche Stromaufnahme beim Löschen der Meldergruppeneingänge
2 LEDs als MG-Zustandsanzeige oder Funktion frei programmierbar
Kann für 4 unterschiedliche Funktionen verwendet werden:
DUO I/O Modul
5 Eingangsmodul
Meldergruppen-Anschlussmodul
Universal-Anschlussmodul
Technische Daten
Betriebsnennspannung: 12 V DC
Betriebsspannungsber.: 9 V bis 15 V DC
Stromaufnahme bei 12 V DC: - Meldergruppen offen <5,0 mA - zusätzlich pro Meldergruppe mit 12k1 abgeschlossen <0,6 mA - zusätzlich pro LED <1,3 mA
Meldergruppeneingänge: Abschlusswiderstand wählbar 4k-14k
Überwachungsbereich: +-20%
Schutzart nach DIN 40 050: IP 40
Umweltklasse gemäß VdS: II
Betriebstemperaturber.: -10°C bis +55°C
Farbe: verkehrsweiß (ähnlich RAL 9016)
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 42

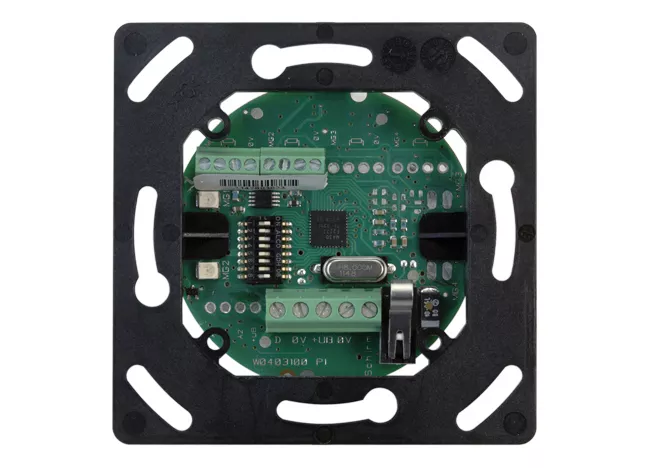

2-MG Modul, uP, BUS-2/BUS-1 VdS: G109010 Kl.C, EN50131-3 Gr.2
010128
Modul zur Adaptierung konventioneller Anschlusstechnik in ein BUS-2- oder BUS-1 System.
Leistungsmerkmale
Adernsparende BUS-Technik
Sehr kompakte Bauweise, geeignet für den Einbau in uP- oder Hohlwanddosen d=60 mm (DIN, Österreich und Schweiz)
2 Differentialmeldergruppen mit Löschfunktion
Bis zu 20 Kontakte oder Glasbruchmelder pro Eingang anschließbar
Keine zusätzliche Stromaufnahme beim Löschen der Meldergruppeneingänge
2 LEDs als MG-Zustandsanzeige oder Funktion frei programmierbar
Kann für 4 unterschiedliche Funktionen verwendet werden:
DUO I/O Modul
5 Eingangsmodul
Meldergruppen-Anschlussmodul
Universal-Anschlussmodul
Technische Daten
Betriebsnennspannung: 12 V DC
Betriebsspannungsber.: 9 V bis 15 V DC
Stromaufnahme bei 12 V DC: Meldergruppen offen <5,0 mA - zusätzlich pro Meldergruppe mit 12k1 abgeschlossen <0,6 mA - zusätzlich pro LED <1,3 mA
Meldergruppeneingänge: Abschlusswiderstand wählbar 4k-14k
Überwachungsbereich: +-20%
Schutzart nach DIN 40 050: IP 40
Umweltklasse gemäß VdS: II
Betriebstemperaturber.: -10°C bis +55°C
Farbe: verkehrsweiß (ähnlich RAL 9016)
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 19
2-Relais 2MG Modul BUS-2, aP VdS: G114022
041220
Das Modul besitzt die Funktion von Meldergruppenmodulen sowie Schaltmodulen für hohe Schaltleistung.
Leistungsmerkmale
Adernsparende BUS-Technik
2 Differentialmeldergruppen
Bis zu 20 Kontakte pro Eingang anschließbar
2 voneinander unabhängige Relaisausgänge
Funktionszuweisung der Relais über die Zentralenprogrammierung
Großer Schaltleistungsbereich
Unterstützt zwei Betriebsarten:
2-Relais 2MG Modul
5 Ausgangsmodul
Technische Daten
Betriebsnennspannung: 12 V DC
Betriebsspannungsber.: 9 V bis 15 V DC
Stromaufnahme bei 12 V DC: Meldergruppen offen <4,0 mA zusätzlich pro Meldergruppe mit 12k1 abgeschlossen <0,4 mA Meldergruppeneingänge: Abschlusswiderstand wählbar 4k-14k
Überwachungsbereich: +-40%
Stromaufnahme Relaisspule bei 12 V DC: <20 mA pro Relais
Schaltkontakte: 2 Umschaltkontakte
potentialfrei Schaltleistung max.: 250 V AC/5 A 30 V DC/5 A
Schaltleistung min.: 5 V DC/10 mA
Schutzart nach EN 60529: IP40
Umweltklasse gemäß VdS: II
Betriebstemperaturber.: -10°C bis +55°C
Farbe: verkehrweiß (ähnlich RAL 9016)
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 17

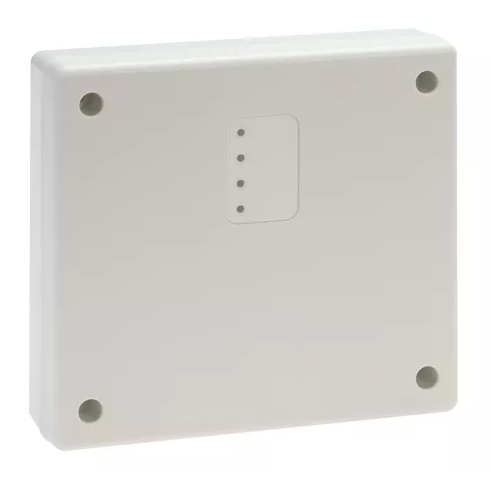

4MG/2A Modul BUS-2/BUS-1 ap 4E/2A VdS: G109010 Kl.C, EN50131-3 Gr.3
010130.10
Modul zur Adaptierung konventioneller Anschlusstechnik in ein BUS-2- oder BUS-1 System.
Leistungsmerkmale
Adernsparende BUS-Technik
4 Differentialmeldergruppen mit Löschfunktion
Bis zu 20 Kontakte oder Glasbruchmelder pro Eingang anschließbar
Keine zusätzliche Stromaufnahme beim Löschen der Meldergruppeneingänge
4 LEDs als MG-Zustandsanzeige oder Funktion frei programmierbar
2 Halbleiterausgänge
Kann für 5 unterschiedliche Funktionen verwendet werden:
DUO I/O Modul
5 Eingangsmodul
Meldergruppen-Anschlussmodul
Schaltmodul
Universal-Anschlussmodul
Technische Daten
Betriebsnennspannung: 12 V DC
Betriebsspannungsber.: 9 V bis 15 V DC
Stromaufnahme bei 12 V DC: - Meldergruppen offen <5,0 mA - zusätzlich pro Meldergruppe mit 12k1 abgeschlossen <0,6 mA - zusätzlich pro LED <1,3 mA
Meldergruppeneingänge: Abschlusswiderstand wählbar 4k-14k
Überwachungsbereich: +-20%
Halbleiterausgänge: max. 30 V DC/50 mA open collector, LOW aktiv
Schutzart nach DIN 40 050: IP 40
Umweltklasse gemäß VdS: II
Betriebstemperaturber.: -10°C bis +55°C
Farbe: verkehrsweiß (ähnlich RAL 9016)
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 48
Abreiss-Kontakt für 010120.17 und 010128
010129
Erforderlich für VdS KL.C und EN Grad 3 - gerechte Montage. Benötigt einen Meldergruppeneingang des jeweiligen Moduls.
Blockschloss-Modul BUS-2/BUS-1 aP VdS: G115010
022325.10
VdS-- Anerkennung- G115010 (EMT), Klasse C
VSÖ- Zulassung W150706/04E
Zum Anschluss konventioneller Schalteinrichtungen über BUS-2 oder BUS-1 an eine EMZ MB-Secure- oder MB12/24/48/100/256 plus. Zur Freigabe können Blockschlösser (konventioneller Anschluss), Sicherheitsbedienfelder oder Tür code-Geräte bzw. funktionsgleiche Bedieneinrichtungen angeschlossen werden. Ebenso stehen Eingänge für Riegelschaltkontakt, Öffnungskontakt bzw. Glasbruchsensor sowie ein zusätzlicher Sabotageeingang in zur Verfügung. Das geräumige Gehäuse und die Steck-Schraubklemmen ermöglichen ist eine rationelle und kosten günstige Montage.
Leistungsmerkmale
Betrieb am BUS-2 (MB24/48/100.10)
Betrieb am BUS-1 (MB24/48/100.10/256/256plus)
Anschlußmöglichkeit für Blockschloss oder Bedienteil mit Scharf/Unscharf und Sabotage
2 freie Meldergruppeneingänge, z.B. für RSK und ÖK
Steck-Schraubklemmen für alle Anschlüsse
2 Halbleiterausgänge, open collector, LOW aktiv
Technische Daten
Betriebsnennspannung 12 V DC
Betriebsnennspannungsbereich 9 V bis 15 V DC
Stromaufnahme bei 12 V DC 5 mA, zusätzlich 0,6 mA pro abgeschlossener Meldergruppe, zusätzlich 1,3 mA pro LED
Meldergruppen-Eingang mit Löschfunktion, Überwachungsbereich 12k1 +-20%
LED - Anzeige 1,3 mA
Halbleiterausgang max. 30 V DC, 50 mA, open collector, LOW aktiv
Schutzart nach EN 60529 IP30
Umweltklasse gemäß VdS II
Betriebstemperaturbereich-10 °C bis + 55 °C
Lagerungstemperaturbereich-25 °C bis + 70 °C
Abmessungen (B x H x T) 163 x 151 x 39 mm
Farbe verkehrsweiß, ähnlich RAL 9016
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 4

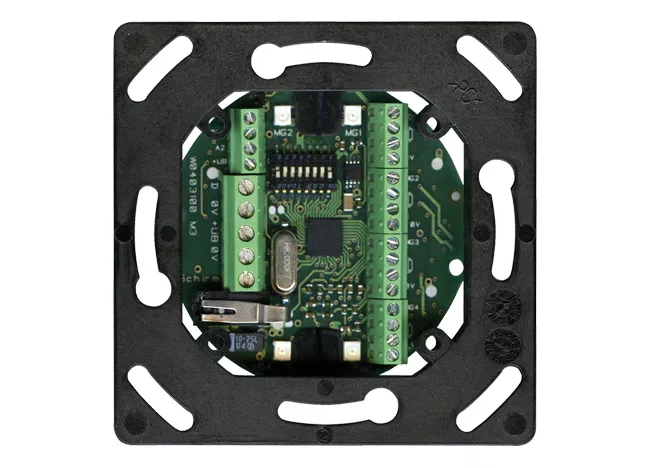

DUO I/O-Modul BUS-2/BUS-1, uP 4E/2A VdS: G109010 Kl.C, EN50131-3 Gr.2
010120.17
Modul zur Adaptierung konventioneller Anschlusstechnik in ein BUS-2- oder BUS-1 System.
Leistungsmerkmale
Adernsparende BUS-Technik
Sehr kompakte Bauweise, geeignet für den Einbau in uP- oder Hohlwanddosen d=60 mm (DIN, Österreich und Schweiz)
4 Differentialmeldergruppen mit Löschfunktion
Bis zu 20 Kontakte oder Glasbruchmelder pro Eingang anschließbar
Keine zusätzliche Stromaufnahme beim Löschen der Meldergruppeneingänge
4 LEDs als MG-Zustandsanzeige oder Funktion frei programmierbar
2 Halbleiterausgänge
Kann für 5 unterschiedliche Funktionen verwendet werden:
DUO I/O Modul
5 Eingangsmodul
Meldergruppen-Anschlussmodul
Schaltmodul
Universal-Anschlussmodul
Technische Daten
Betriebsnennspannung: 12 V DC
Betriebsspannungsber.: 9 V bis 15 V DC
Stromaufnahme bei 12 V DC: Meldergruppen offen <5,0 mA - zusätzlich pro Meldergruppe mit 12k1 abgeschlossen <0,6 mA - zusätzlich pro LED <1,3 mA
Meldergruppeneingänge: Abschlusswiderstand wählbar 4k-14k
Überwachungsbereich: +-20%
Halbleiterausgänge: max. 30 V DC/50 mA open collector, LOW aktiv
Schutzart nach DIN 40 050: IP 40
Umweltklasse gemäß VdS: II
Betriebstemperaturber.: -10°C bis +55°C
Farbe Abdeckrahmen: verkehrsweiß (ähnlich RAL 9016)
++++++++++++++++++++++++++++++++++++++++++++++
Information
Ab Firmware V03.xx werden in der Betriebsart "5-Eingangsmodul" am Eingang 4 zwei Kontakte mit 12k1 und 6k04 überwacht.
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 5
DUO Relaismodul 230 V AC/ 5 A, aP VdS: G114051
010131
Das Modul besitzt die Funktion von Schaltmodulen für hohe Schaltleistung.
Leistungsmerkmale
2 voneinander unabhängige Relaisausgänge
Ansteuerung der Relais über das DUO I/O-Modul oder einer unabhängigen Steuerspannung aktiv low
Großer Schaltleistungsbereich
Technische Daten
Betriebsnennspannung: 12 V DC
Betriebsspannungsber.: 9 V bis 15 V DC
Stromaufnahme bei 12 V DC: 20 mA pro angesteuertem Relais
Schaltkontakte: 2 Umschaltkontakte potentialfrei
Schaltleistung max.: 250 V AC/5 A / 30 V DC/5 A
Schaltleistung min.: 5 V DC/10 mA
Schutzart nach DIN 40 050: IP 40
Umweltklasse gemäß VdS: II
Betriebstemperaturber.: -10°C bis +55°C
Farbe Gehäuse: verkehrweiß (ähnlich RAL 9016)
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 9

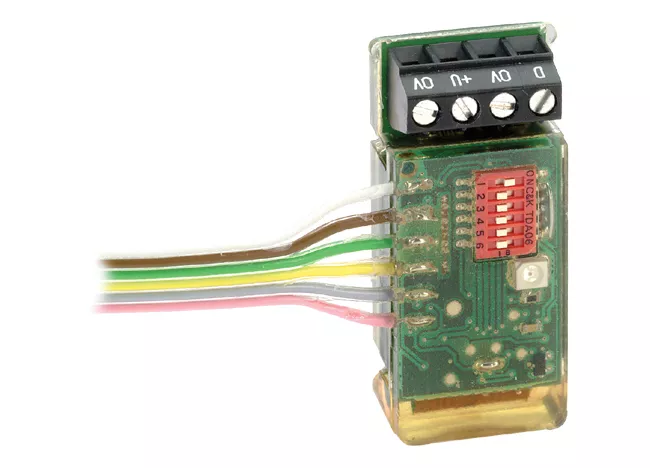

Mini-Modul BUS-2 Melder-Interface
013133
Mit dem Mini-Modul BUS-2 ist es möglich, einen Melder mit konventioneller Anschlusstechnik in ein BUS-2 System zu integrieren.
Leistungsmerkmale
Adernsparende 3 Draht BUS-Technik
3 Eingänge:
Eingang 1: Alarm
Eingang 2: Störung
Eingang 3: Sabotage
3 Ausgänge:
Ausgang 1: scharf/unscharf
Ausgang 2: Gehtest
Ausgang 3: Funktion programmierbar
Bei allen 3 Ausgängen kann das Ausgangssignal über ein Impulsmodell dem Zeitverhalten des Melders angepasst werden.
Technische Daten
Betriebsnennspannung: 12 V DC
Ruhestrom: 1 mA
Ausgangsstrom: 10 mA pro Ausgang
Schutzart nach EN 60529: IP 30
Umweltklasse gemäß VdS: II
Betriebstemperatur: -5 °C bis +45 °C
Lagerungstemperatur: -25 °C bis +70 °C
Abmessungen B x H x T: 18 x 40 x 13 mm
++++++++++++++++++++++++++++++++++++++++++++
Information
Einsetzbar an aktuellen Zentralen MB-Secure, MB12, HB/MB24, HB/MB48 und MB100.
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 10

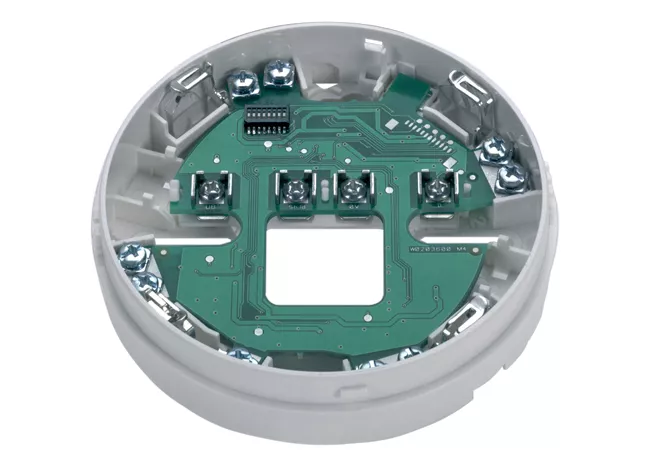

Rauchmeldersockel-Modul BUS-2/BUS-1
062090
Der Brandmeldersockel erlaubt den Anschluss von Rauch- und Wärmemelder an BUS-Systeme.
Leistungsmerkmale
Adernsparende 3-Draht BUS-Technik
Betrieb am BUS-2 oder BUS-1
Melderkopf Sabotage- und Diebstahlüberwacht
Technische Daten
Betriebsspannung: 12 V DC
Sromaufnahme: max. 4 mA
Betriebstemperatur: -5° C bis +70° C
Lagerungstemperatur: -25° C bis +70° C
Umweltklasse gemäß VdS: II
Abmessungen (Durchmesser x H): 117x25 mm
Farbe: weiß (ähnlich RAL 9010)
+++++++++++++++++++++++++++++++++++++++++++++
Information
Die Anschaltung des Rauchmeldersockels ergibt keine Brandmeldeanlage gemäß VDE 0833 Teil 2, DIN 14675.
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 10
