Zentrale Bedien- und Anzeigeeinheit im Kunststoffgehäuse für 24 Türen mit Fluchttürsteuerungen und TS-BUS-Vernetzung. Für mehr als 24 Türen, können mehrere Bedientableaus eingesetzt werden. Mit integriertem Touch Display zur konfigurierbaren Statusanzeige und Steuerung von Türen. In Kom bination mit TSB - Controller 970-TSBC-30 einsetzbar. Mit TS BUS-Schnittstelle zur Vernetzung mit der effeff Fluchttürtechnik. Integriertem Summer zur akustischen Signalisierung von Alarmmeldungen.  Technische Daten Nennspannung 24 V DC (+ 10 %) Abmessungen (H x B x T) 175 x 240 x 90 mm

Bei der Installation eines Fluchttürsteuerungs-Systems beläuft sich die Gesamtleitungslänge sehr schnell auf mehrere hundert Meter. Bei größeren Systemen muss ab 1.000 m Leitungslänge (pro BUS Strang) ein BUS-Repeater installiert werden. Mit diesem BUS-Repeater wird das BUS-Signal verstärkt und so sind Fluchttür-BUS-Systeme mit mehreren Kilometern Leitungslänge realisierbar. Ein weiterer Vorteil des BUS-Repeaters ist die galvanische Trennung der BUS-Leitung. So können große Systeme installationstechnisch unterteilt werden, z. B. pro Etage. In einem Störungsfall fällt durch die galvanische Trennung nur der betroffene Strang aus, der restliche Teil des BUS-Systemes bleibt jedoch voll funktionsfähig.  Technische Daten Anschlussnennspannung 12/24 V DC geregelt Stromaufnahme max. 60 mA Betriebstemperaturbereich 0 °C bis +40 °C Abmessungen (B x H x T) 118 x 118 x 30 mm Farbe grauweiß, ähnlich RAL 9002

Prozessorgesteuerter Bus-Master zum Betrieb von TS Bus Netzwerken mit bis zu 110 Teilnehmern. Mit Ethernet-Schnittstelle zur Anbindung an einen PC in Verbindung mit einer Visualisierungssoftware, Konfigurationssoftware oder OPC Server. Mit 4 parametrierbaren Eingängen für systemübergreifende Notentriegelung durch Brandmeldeanlage, Verriegelung mit Vorrang durch Einbruchmeldeanlage und Entriegelung durch Zeitschaltuhr. Mit 4 parametrierbaren Relaisausgängen für systemübergreifende Meldungen für Sammelalarm, Einzelalarm und Systemstörung. Integrierte Gruppenfunktionen zur Realisierung von Schleusenabhängigkeiten (gegenseitige Verriegelung), Brandmeldegruppen (Notentriegelung), Sicherungszonen in Verb. mit Einbruchmeldeanlagen (vorrangige Verriegelung), Freigabezonen in Verbindung mit Zeitschaltuhren (Dauerfreigabe) sowie gruppenbezogene Alarm- und Störungsmeldungen.   Leistungsmerkmale-Im Kunststoffgehäuse für Verteilereinbau -Inkl. Crossover-Kabel (RJ45) -Inkl. Software FT Manager als integrierte web-basierende Anwendung zur zentralen Konfiguration von vernetzten Fluchttürsteuerungen oder Türüberwachungen der FT II Generation (ab Baureihe 1385, 720-40)  Technische Daten max. Stromaufnahme bei 24 V: 400 mA Betriebstemperaturbereich 0 °C – 40 °C Batterietyp Typ CR2032 Lithium Knopfzelle 3 V 210 mAh Ethernet RJ45 Übertragungsrate 100 MBit/s IEEE-Norm 802.3.-100BASE-TX Schnittstelle TS-Bus-Schnittstelle 2 wire twisted pair cable Aufbau Verteilereinbau Hutschiene nach DIN EN 60715 TH35 Abmessungen (LxBxH) 158x90x60 mm

E/A-Erweiterung für 1385 mit TS-Bus-Schnittstelle zur Erweiterung der Ein- und Ausgänge des Fluchttürsteuer- und Türüberwachungsmoduls 1385.   Leistungsmerkmale 8 programmierbare Eingänge 2 programmierbare Relaisausgänge 4 programmierbare Halbleiterausgänge   Technische Daten Nennspannung 1 12 V AC/DC +/- 10 % Nennspannung 2 12/24 V DC geregelt Stromaufnahme max. 0,1 A Montageart Wandmontage Gehäusematerial Kunststoff Abmessungen (B x H x T) 118 x 118 x 30 mm  Pro Fluchttürsteuerung Modell 720-40 (Art.-Nr. 022660) beziehungsweise pro Fluchttürsteuergerät Model 1385 kann jeweils eine E/A-Erweiterung (Art.-Nr. 022644) angeschlossen werden. Pro BUS-Controller TSB (Art.-Nr. 022520) können 9 E/A-Erweiterungen angeschlossen werden.

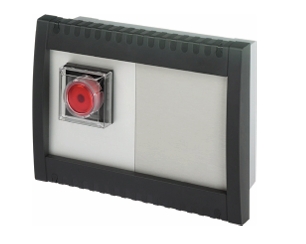

Zur Erweiterung der 925 Tableau - Modul - Basiseinheit mit einer NOT-Taste zur zentralen Freischal tung von Fluchttürabsicherungen ohne örtliche Nottaste über eine Sicherheitsrelaisschaltung. Mit nicht splitternder Notschalterschutzhaube und Verbindungsleitung 50 cm.  Technische Daten Ausführung Im Kunststoffgehäuse Abmessungen (H x B x T) 175 x 240 x 90 mm

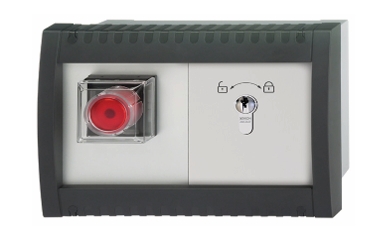

Zur Erweiterung der 925 Tableau - Modul - Basiseinheit mit einer NOT-Taste zur zentralen Freischal tung von Fluchttürabsicherungen ohne örtliche Nottaste über eine Sicherheitsrelaisschaltung. Mit nicht splitternder Notschalterschutzhaube. Mit Schlüsseltaster zur Berechtigung am Bedientableau Modell 925-Touch für Euro-Profil Halbzylinder vorgerichtet.  Technische Daten Ausführung Im Kunststoffgehäuse Abmessungen (H x B x T) 175 x 240 x 90 mm
