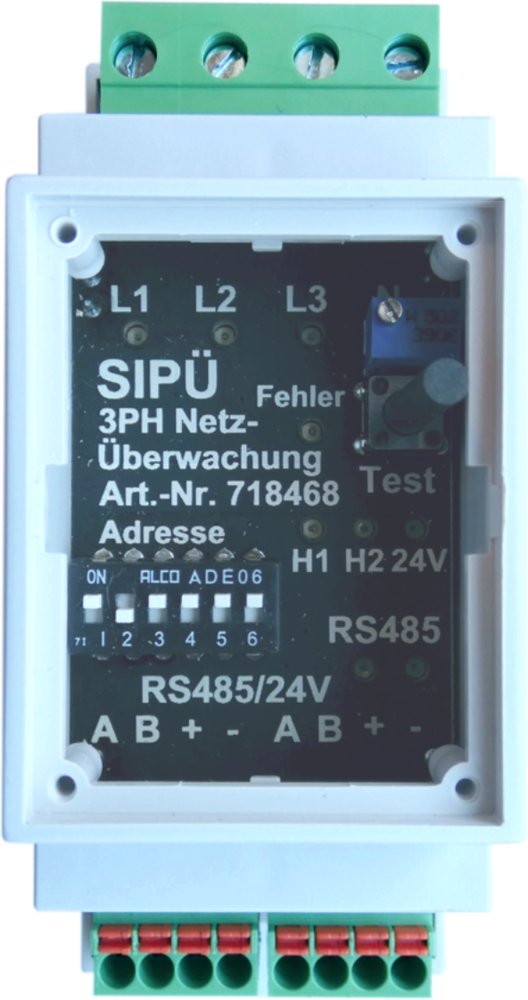

3-phasiger Busnetzwächter für 230VAC
NBLMM0001
Dieser Busnetzwächter ist systemgebunden und kommuniziert auf direktem Weg mit Anlagen der BUSINESS-Serie. Er ist mit einer Sicherheitsfunktion ausgestattet:
- die Kommunikationsüberwachung reagiert auf Leitungsunterbrechung oder Kurzschluss
- bei Kommunikationsfehlern wird eine Störung gemeldet.
Demnach ist bei Verwendung dieser Technik die Verlegung einer Funktionserhaltleitung für den Datenbus nicht notwendig.
Folgende Daten werden erfasst:
- Ausfall der Allgemeinstromversorgung
- Unterspannungsmeldung
- Ortsangabe (z. B. UVA 1.0G)
- Kurzschluss im Leitungsweg
- Unterbrechung
Der Busnetzwächter kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung oder in Allgemeinverteilungen eingesetzt werden. Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.
Leistungsmerkmale
3-Phasen-Busnetzüberwachung zum Einbau in Verteilungen
Anschluss: Buskabel LAN CAT 7
Technische Daten
Betriebsspannung: 24 V DC +/-15%, 30 mA
Abmessungen: B: 36 mm H: 90 mm T: 61 mmEingänge: 1 x 400 / 230 V AC Messeingang

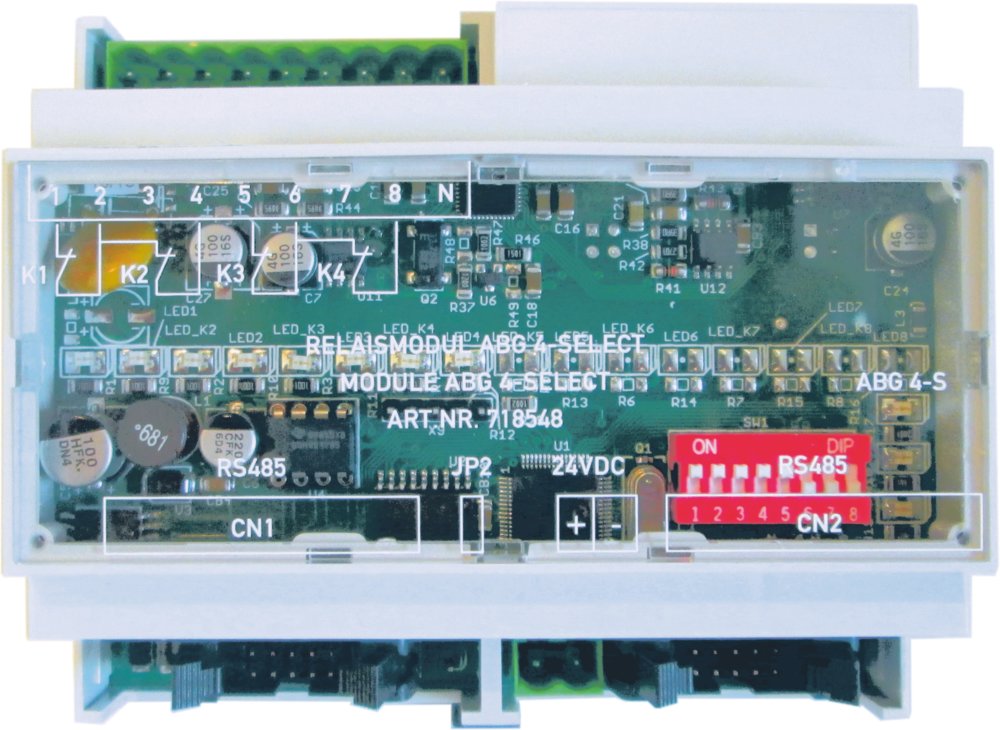

4x Ein-/Ausgangsmodul 24V
NBLAC0036
Jede einzelne im Stromkreis befindliche Leuchte kann einzeln über digitale Eingänge (bis zu 4) geschaltet werden (CBS EURO-Technik). Für die Absicherung der Kreise sind mehrere Sicherungsarten möglich, die laut Vorschrift zugelassen sind. Über externe potenzialfreie Kontakte kann jeder der vier 24 V DC-Eingänge einem oder mehreren Kreisen der Sicherheitsbeleuchtungsanlage zugeordnet werden. Sowohl der Status jedes einzelnen Relais und jedes einzelnen Eingangs als auch der Status des Datenbusses wird über LEDs angezeigt. Das Eingangs-/Relaismodul kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden. Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.
Leistungsmerkmale
Bis zu 4 frei programmierbare Endstromkreise
Maximale Absicherung pro Kreis: 10 AMaximale Gesamtleistung pro Modul: 13,5 A
Technische Daten
Abmessungen: B: 105 mm H: 90 mm T: 58 mm
Ausgangsmodul 4 Kreise
NBLAC0037
Jede einzelne im Stromkreis befindliche Leuchte kann einzeln über digitale Eingänge geschaltet werden (CBS Euro BUSINESS-Select-Technik). Zeitgleiche Kalibrierung aller angeschlossenen Stromkreise. Sowohl der Status des Datenbusses als auch der Status jedes einzelnen Abgangs wird über LEDs angezeigt.
Das Abgangsmodul kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden. Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.
Leistungsmerkmale
Bis zu 4 frei programmierbare Endstromkreise mit der Möglichkeit, jede Leuchte innerhalb des Stromkreises einzeln zu schalten
Max. Anschlussleistung: 3000 VAMax. Gesamtleistung pro Modul: 13,5 A
Technische Daten
Betriebsspannung: 24 V DCAbmessungen: B: 105 mm H: 90 mm T: 58 mm

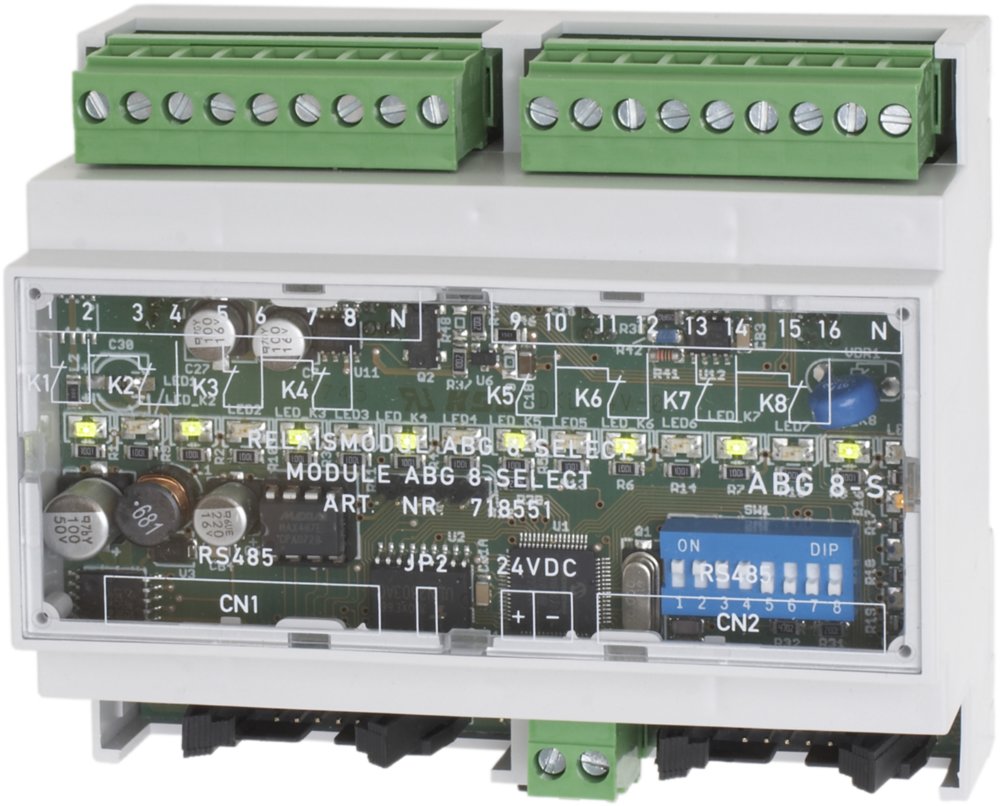

Ausgangsmodul 8 Kreise
NBLAC0038
Jede einzelne im Stromkreis befindliche Leuchte kann einzeln über digitale Eingänge geschaltet werden (CBS Euro BUSINESS-Select-Technik). Zeitgleiche Kalibrierung aller angeschlossenen Stromkreise. Sowohl der Status des Datenbusses als auch der Status jedes einzelnen Abgangs wird über LEDs angezeigt. Über die DIP-Schalter werden sowohl das SET-Protokoll (DIP 6 bis 8) als auch die Adressierung des Moduls innerhalb der Anlage (DIP 1 bis 4) definiert (siehe Schaltplan). Das Abgangsmodul kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden. Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.
Leistungsmerkmale
Bis zu 8 frei programmierbare Endstromkreise mit der Möglichkeit, jede Leuchte innerhalb des Stromkreises einzeln zu schalten
Max. Anschlussleistung: 6000 VAMax. Gesamtleistung pro Modul: 27 A
Technische Daten
Betriebsspannung: 24 V DCAbmessungen: B: 105 mm H: 90 mm T: 58 mm

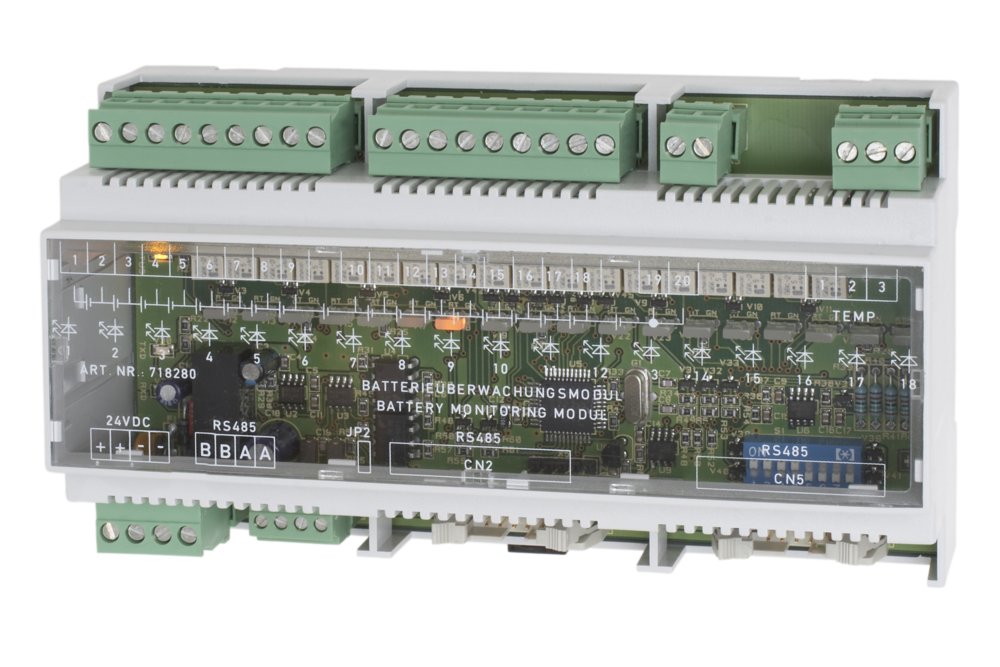

Batterieeinzelblockmessung für 18PB
NBLAC0006
Die Spannung jedes einzelnen Batterieblocks wird wahrend der Entnahme im Rahmen der Kapazitätsprüfung gemessen und gespeichert. Darüber hinaus ermittelt ein Wärmesensor die Batterieumgebungstemperatur. Somit ist eine exakte Dokumentation der Batteriewerte gewährleistet - ohne umständliches Messen in engen Batterieschränken. Das Verwalten, Sortieren und Ausdrucken kann an jedem handelsüblichen PC mit Office-Software erfolgen.
Pro BEB 18 können bis zu 18 Batteriezellen / Blöcke überwacht werden. Je Anlage sind bis zu 16 Module des Typs BEB 18 anschließbar.
Leistungsmerkmale
Angezeigt wird der Status jedes einzelnen Batterieblocks
Einbau in die Zentrale oder den Batterieraum
Daten können über die USB-Schnittstelle am Prozessormodul MPS 3800 / 3900 ausgelesen werdenAnschluss: Buskabel LAN CAT 7
Technische Daten
Betriebsspannung: 24 V DC +/-15%Abmessungen: B: 105 mm H: 90 mm T: 58 mm

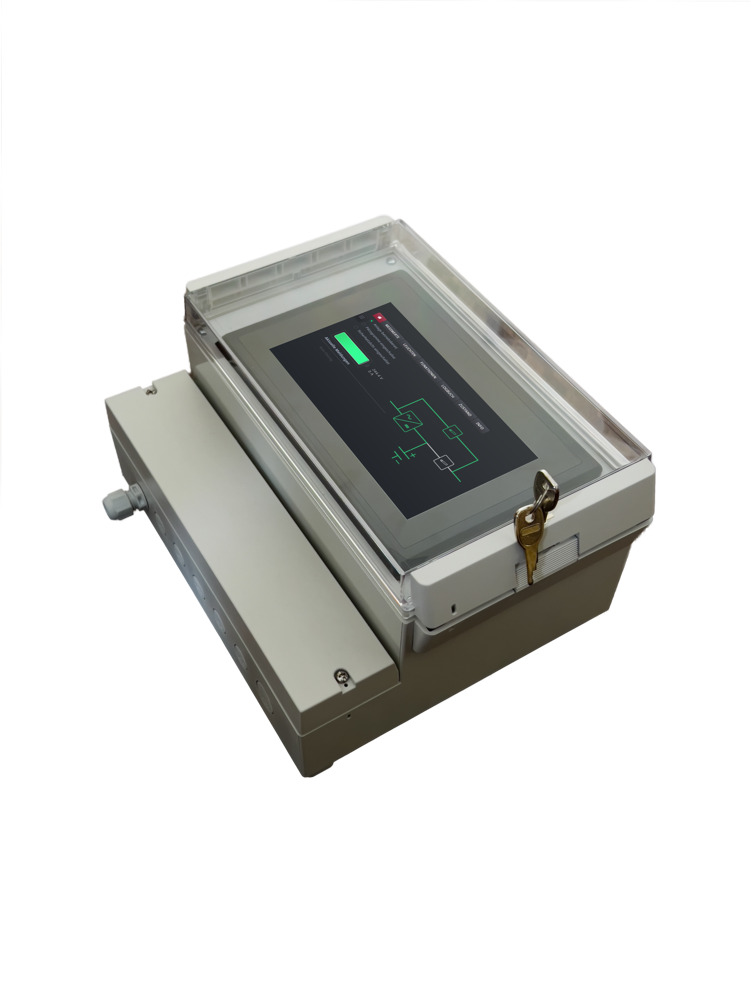

Bedieneinheit Wandmontage IP43 Schlüssel
NBLAC0013
BUS-fähiges Tableau in einem abschließbaren Wandgehäuse zur Überwachung und Konfiguration der Notbeleuchtungsanlage gemäß VDE 0108-100. Über die Anzeige- und Bedieneinheit kann man die Funktion des Sicherheitslichtgeräts überwachen. Zudem gibt es die Möglichkeit, Schaltungen zu programmieren sowie Tests auszulösen.Das Display ist mit einer Schnittstelle zum aktualisieren der Programmvariablen ausgestattet.
Technische Daten
Betriebsspannung: 24 V DC +/-15%
Anschluss: Datenkabel LAN (CAT7)
Schnittstelle: RS 485/RJ45
Schutzart: IP 43
Umgebungstemperatur: 0 °C ... 40 °C
Farbe: lichtgrau, RAL7035Abmessungen: B: 290 mm H: 218 mm T: 146 mm

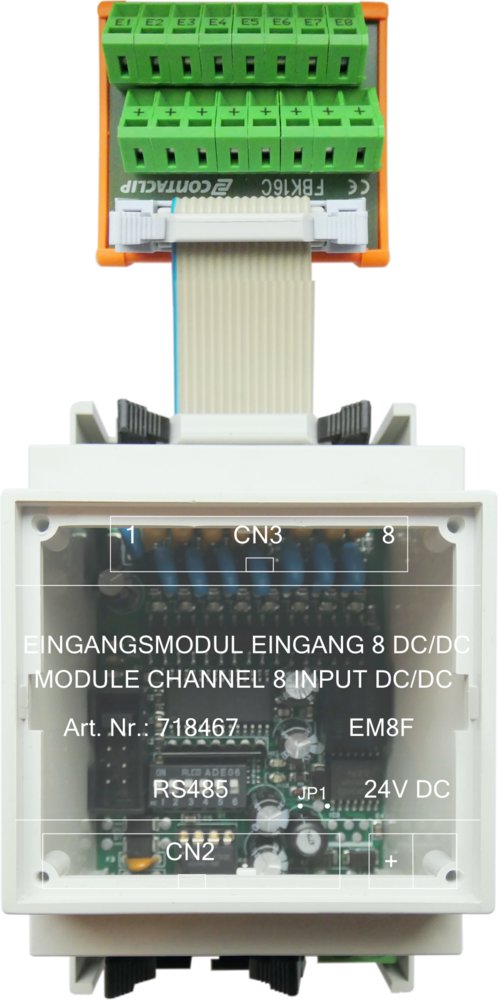

Eing.-modul 8 Eing. 16-pol. Flachkabel
NBLAC0035
Über externe potenzialfreie Kontakte kann jeder der acht Eingange einem oder mehreren Kreisen der Sicherheitsbeleuchtungsanlage zugeordnet werden. Verbindung zum Kontaktblock über ein 16-poliges Flachband. Sowohl der Status des Datenbusses als auch der Status jedes einzelnen Eingangs wird über LEDs angezeigt:
LED leuchtet - der externe Schalter ist geschlossen
LED leuchtet nicht - der externe Schalter ist geöffnet
Das Eingangsmodul kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden.
Leistungsmerkmale
Bis zu 8 digitale Eingänge zur Programmierung der Abgangskreise
Technische Daten
Betriebsspannung: 24 V DC +/-15%Abmessungen: B: 53 mm H: 90 mm T: 58 mm

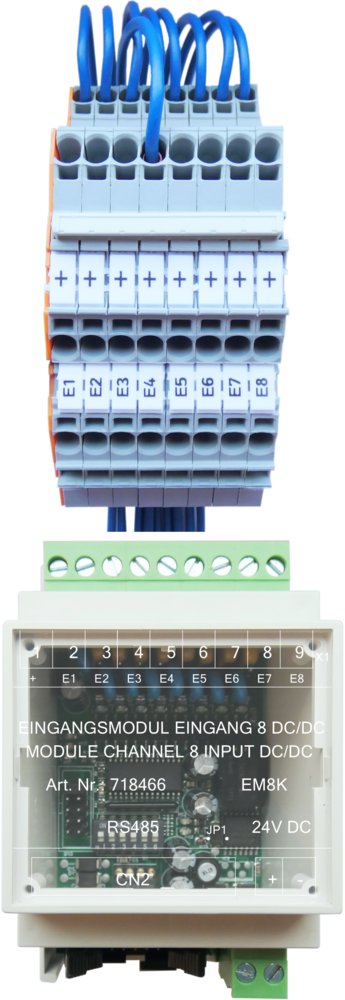

Eing.-modul 8 Eing. 9-polige Klemme
NBLAC0034
Über externe potenzialfreie Kontakte kann jeder der acht Eingange einem oder mehreren Kreisen der Sicherheitsbeleuchtungsanlage zugeordnet werden. Verbindung zum Kontaktblock über konventionelle Verdrahtung.
Sowohl der Status des Datenbusses als auch der Status jedes einzelnen Eingangs wird über LEDs angezeigt.
Das Eingangsmodul kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden.
Leistungsmerkmale
Bis zu 8 digitale Eingänge zur Programmierung der Abgangskreise
Technische Daten
Betriebsspannung: 24 V DCAbmessungen: B: 53 mm H: 90 mm T: 58 mm

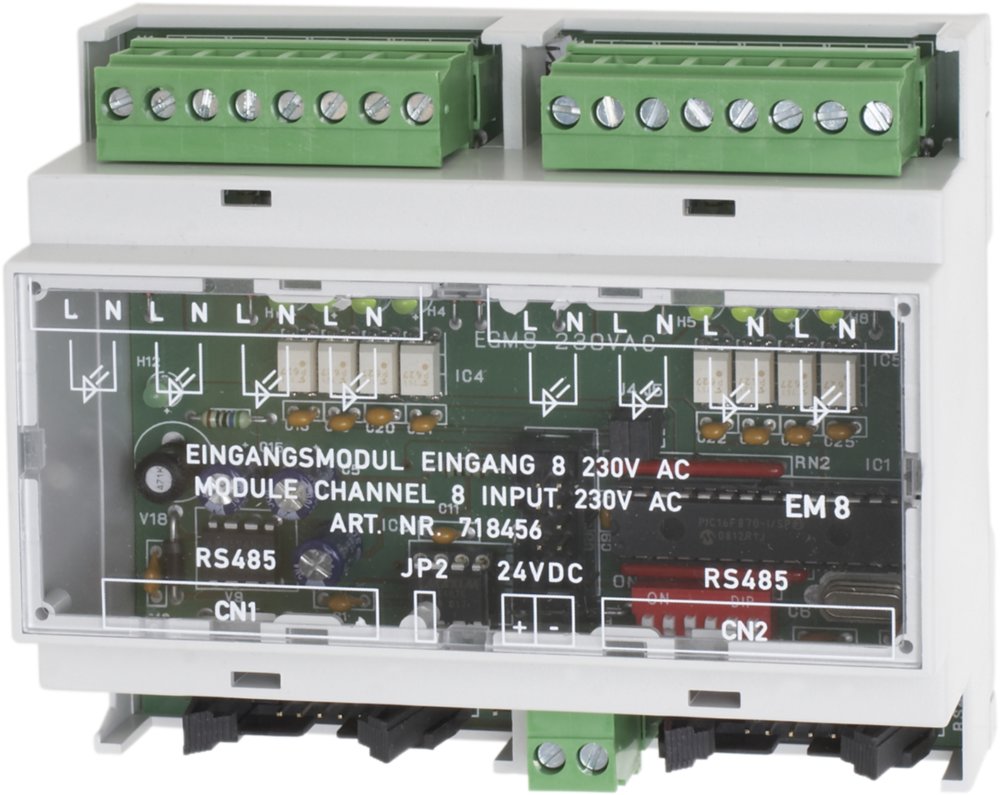

Eingangsmodul 8 Eingänge für 230VAC
NBLAC0026
Über eine externe Fremdspannung 230 V AC (VDE-Bestimmungen für Fremdspannungen beachten!) kann jeder der acht Eingänge einem oder mehreren Kreisen der Sicherheitsbeleuchtungsanlage zugeordnet werden. Sowohl der Status des Datenbusses als auch der Status jedes einzelnen Eingangs wird über LEDs angezeigt:
LED leuchtet - der externe Schalter ist geschlossen LED leuchtet nicht - der externe Schalter ist geöffnet
Das Eingangsmodul kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden. Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.
Leistungsmerkmale
Bis zu 8 digitale Eingänge zur Programmierung der Abgangskreise
Eingang pro Kanal: 230 V AC (L/N)
Alle Eingänge sind galvanisch getrennt (Einspeisung von mehreren FI-Kreisen möglich)
Technische Daten
Betriebsspannung: 24 V DC +/-15%Abmessungen: B: 105 mm H: 90 mm T: 58 mm
Eingangsmodul 8 f. ext. pot-freie Kont.
NBLAC0027
Über externe potenzialfreie Kontakte kann jeder der acht Eingange einem oder mehreren Kreisen der Sicherheitsbeleuchtungsanlage zugeordnet werden. Sowohl der Status des Datenbusses als auch der Status jedes einzelnen Eingangs wird über LEDs angezeigt:
LED leuchtet - der externe Schalter ist geschlossen LED leuchtet nicht - der externe Schalter ist geöffnet
Das Eingangsmodul kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden. Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.
Technische Daten
Betriebsspannung: 24 V DC +/-15%Abmessungen: B: 105 mm H: 90 mm T: 58 mm

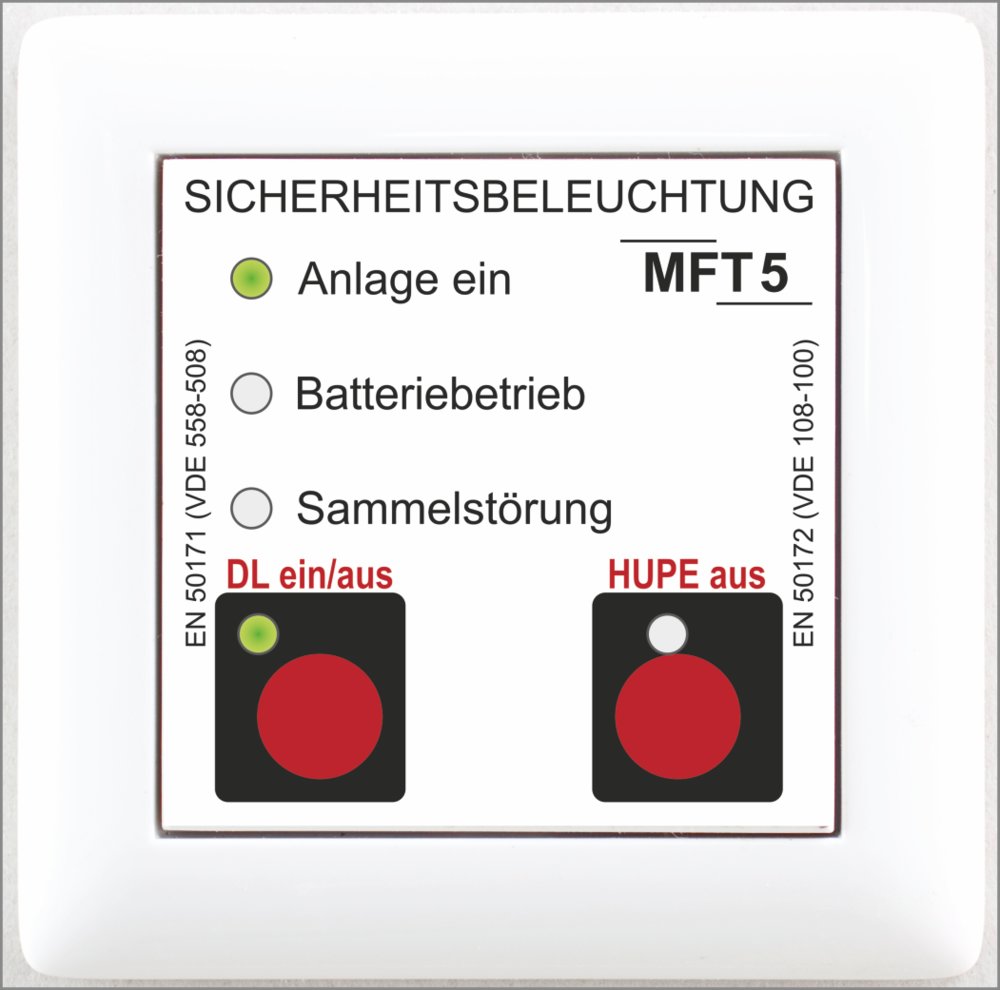

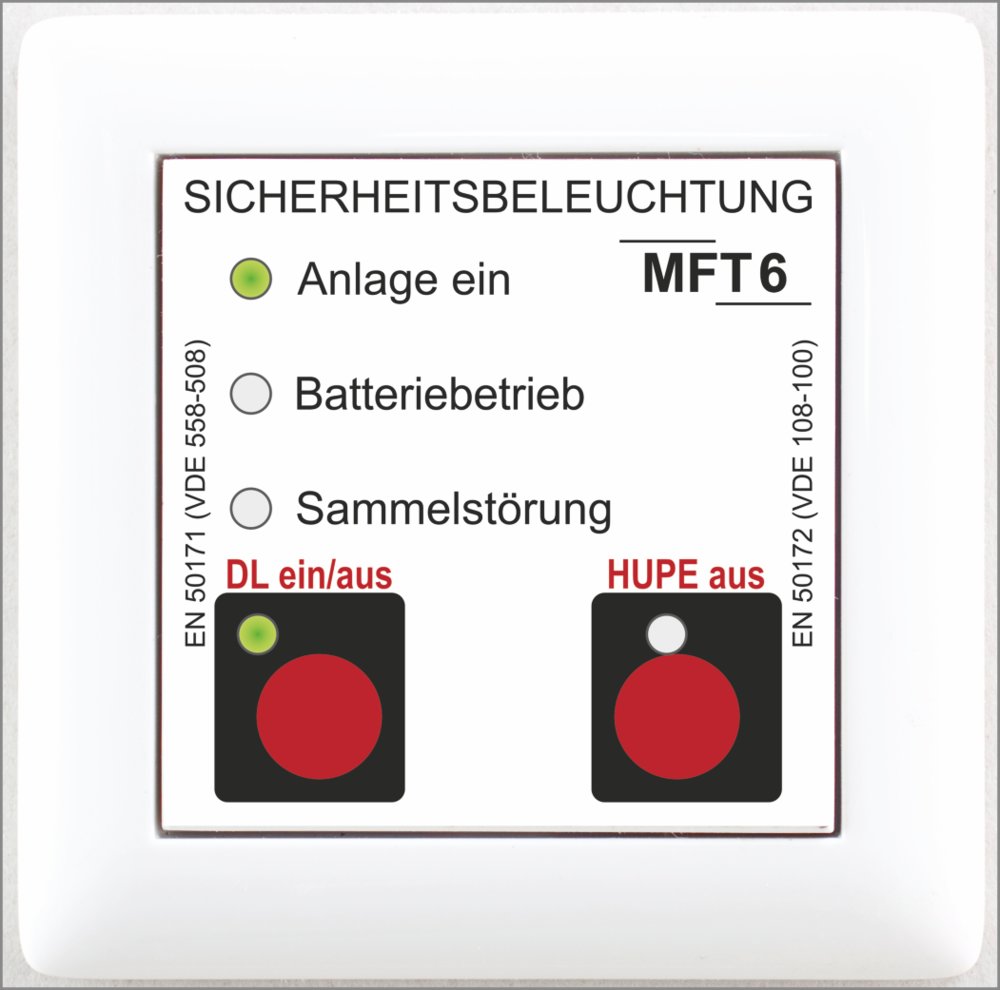

Externes Meldetableau ( konventionel )
NBLAC0016
Melde- und Fernsteuerungstableau nach DIN EN 50172 (VDE 0108 Teil 100) zur externen Meldung der Betriebszustände der Anlage (potenzialfreie Kontakte) mit folgenden Anzeigen und Funktionen:
Anlage EIN
Batteriebetrieb
Sammelstörmeldung (optisches und akustisches Signal)
Dauerlicht EIN- / AUS schalten (Taster 2 Sekunden drücken)
Hupe ausschalten zum Quittieren eines akustischen Signals
Das MFT 6 kann problemlos an Bestandsanlagen angeschlossen werden . auch wenn diese mehr Schaltleistung für den >DL EIN-Eingang< benötigen als 30 V/40 mA. "DL EIN/AUS" wird nur über Optokoppler gesteuert.
Leistungsmerkmale
Zur Verwendung in Anlagen nach DIN 5035/4844 und DIN EN 50172 (VDE 0108-100)
Busanschluss . RS 485
Anschluss . 6-adrig, z. B. l(St)Y 4*2*0,8Schutzklasse II
Technische Daten
Betriebsspannung: 24 V DC +/-15%
Schutzart: IP 20
Umgebungstemperatur: 0 °C ... 40 °CAbmessungen: B: 80 mm H: 80 mm
+++++++++++++++++++++++++++++++++++++++++++++++
Information
Bei Verwendung des MFT 6 in Bestandsanlagen muss ein 24 V-Koppelrelais (nicht im Lieferumfang enthalten) verwendet werden.
Externes Meldetableau (Bus-RS485)
NBLAC0005
Melde- und Fernsteuerungstableau nach DIN EN 50172 (VDE 0108 Teil 100) zur externen Meldung der Betriebszustände der Anlage mit folgenden Anzeigen und Funktionen:
Anlage EIN
Batteriebetrieb (optisches und akustisches Signal)
Sammelstörmeldung
Dauerlicht EIN- / AUSschalten (Taster 2 Sekunden drücken)
Hupe ausschalten zum Quittieren eines akustischen Signals
Bei Aderbruch oder Busstörung werden die DL-Leuchten automatisch eingeschaltet. Zusätzlich blinken alle LED im Sekundentakt und die Hupe ertönt. Über den Taster HUPE AUS kann das akustische Signal quittiert werden.Das Meldetableau MFT 5 ist in den Varianten Unterputz und Aufputz (inkl. Gehäuse) erhältlich.
Leistungsmerkmale
Zur Verwendung in Anlagen nach DIN 5035/4844 und
DIN EN 50172 (VDE 0108-100)
Busanschluss . RS 485
Anschluss . LAN CAT 7Schutzklasse II
Technische Daten
Betriebsspannung: 24 V DC +/-15%
Schutzart: IP 20
Umgebungstemperatur: 0 °C ... 40 °CAbmessungen: B: 80 mm H: 80 mm

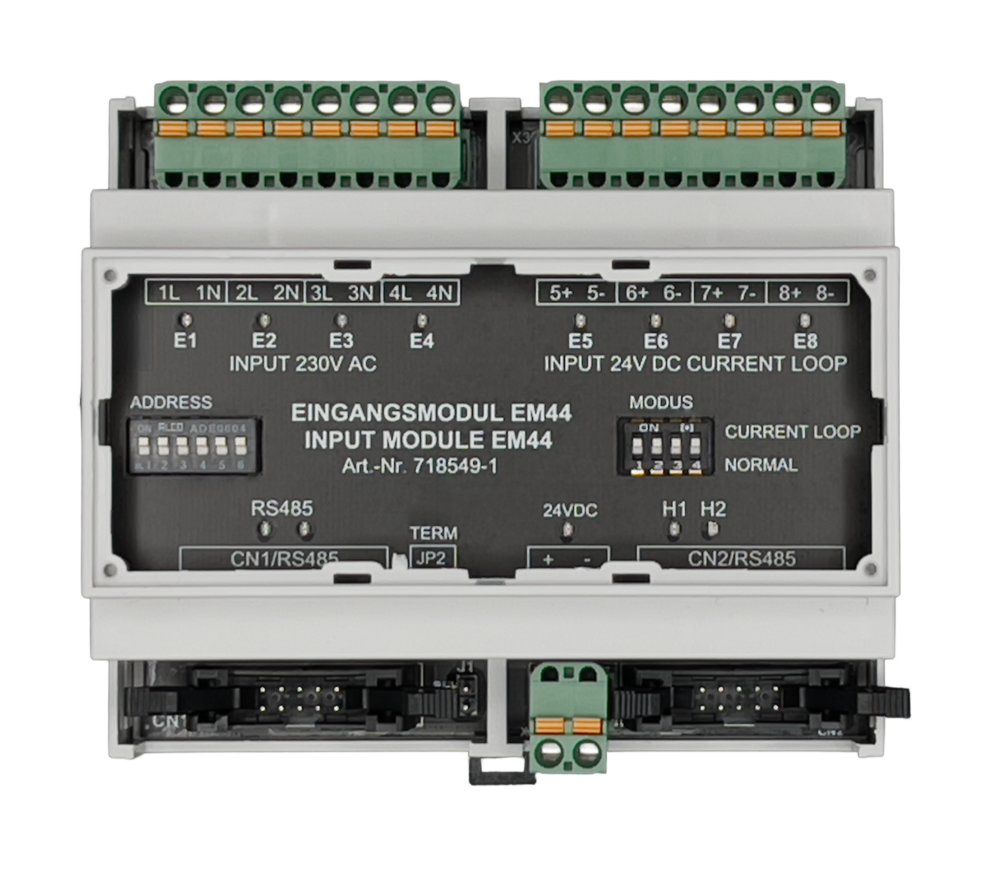

Inputmodul 4x230/24V inkl 4x Widerstände
NBLIM0404
E1-E4
Über eine externe Fremdspannung 230 V AC (VDE-Bestimmungen für Fremdspannungen beachten!) kann jeder der vier 230 V AC-Eingänge einem oder mehreren Kreisen der Sicherheitsbeleuchtungsanlage zugeordnet werden. Die 230 V AC-Eingänge (L/N) sind galvanisch getrennt (Einspeisung von mehreren FI-Kreisen möglich).
Wahlweise
E5-E8 (mit Jumper)
Über externe potenzialfreie Kontakte und einen Abschlusswiderstand (1,5 k¶) kann jeder der vier 24 V DC-Stromschleifen-Eingänge einem oder mehreren Kreisen der Sicherheitsbeleuchtungsanlage zugeordnet werden. (Werkseinstellung)
E5-E8 (ohne Jumper)
Jeder der 24 V DC-Eingange kann als digitaler Eingang verwendet werden - nach Entfernung des jeweiligen Jumpers.
Sowohl der Status des Datenbusses (gelbe LEDs) als auch der Status jedes einzelnen Eingangs (grüne LEDs).
Das Eingangsmodul kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden. Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.
Leistungsmerkmale
Modul für vier Lichtschalterabfragen und vier Netzwächterstromschleife
Eingänge:
Eingänge 4 x 230 V AC und
4 x 24 V DC Stromschleife1,5 k¶ Abschlusswiderstand
Technische Daten
Betriebsspannung: 24 V DC /- 15 %, 25-70 mAAbmessungen: B: 105 mm H: 90 mm T: 58 mm

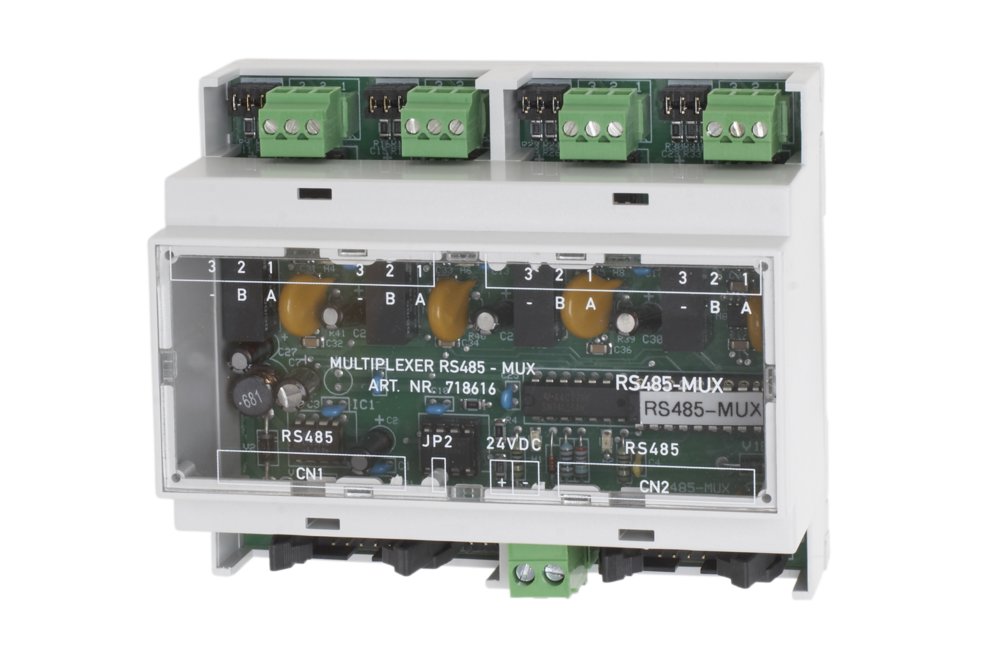

MULTIPLEXER Modul 8 Busleitungen RS485
NBLAC0028
Durch den Einsatz eines Multiplexers können an eine Linie einer Anlage bis zu 4 Busstränge mit bis zu 1000 m Leitungslänge je Strang angeschlossen werden. Das Modul ist erforderlich, wenn drei oder mehr sternförmige Bus-Leitungen an einer Linie installiert werden.
Die Busstränge sind untereinander galvanisch getrennt. Der Status des Datenbusses wird über LEDs signalisiert. Der Multiplexer kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden. Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.Es können maximal 30 Eingangsmodule und/oder 16 Abgangsmodule angeschlossen werden.
Leistungsmerkmale
Strang 1 bis 4 je: max. 1000 m, bis zu 2 Leitungen
Signalverstärker und galvanische Trennung für 4
Busstränge mit bis zu 1000 m Leitungslänge pro Strang
Pro Abgang signalisieren 2 LEDs den Status des externen Busses
Bis zu 8 Leitungen anschließbar
1 Linie
2 LEDs informieren über den Status des DatenbussesAnschluss. Buskabel LAN CAT 7
Technische Daten
Betriebsspannung: 24 V DC +/-15%Abmessungen: B: 105 mm H: 90 mm T: 58 mm

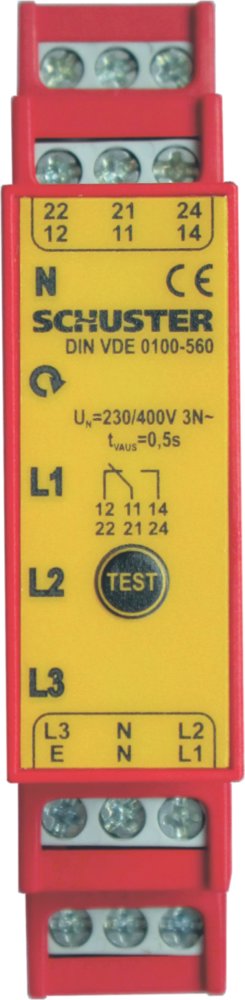

Netz-Überwachungsgerät 3-ph (400V)
NBLAC0031
Die Baugruppe DSÜ 06 dient zur Überwachung einer 3-phasigen Netzspannung mit angeschlossenem N-Leiter.
Folgende Störungen werden erkannt und optisch signalisiert:
Drehfeld falsch
N gestört
Phase(n) gestört (eine Phase oder mehrere Phasen weisen Unterspannung auf)
Die Spannungsschwellen sind bei 400 V auf -20 % (fällt ab) bzw. -15 % (zieht an) fest eingestellt.
Leistungsmerkmale
Eingänge: L1, L2, L3; E und N für Einphasenanschluss
Meldekontakte: 2 x potenzialfreier Wechsler, max. 5 A Belastung
Klimafestigkeit (DIN EN 0160/IEC 68) F / DIN 40040
Berührungsschutz: finger- und handrückensicher
Befestigung: 35 mm Hutschiene DIN EN 50022
Überspannungskategorie (VDE 0100): III
EMV-Verträglichkeit: nach IEC 801 Teil 1-4Leistungsaufnahme < 1 VA
Technische Daten
Betriebsspannung: 24 V DC +/-15%
Material: Isolierteile Kunststoff (halogen- und phosphorfrei)
Umgebungstemperatur: -20 °C ... 60 °CAbmessungen: B: 17 mm H: 90 mm T: 71 mm

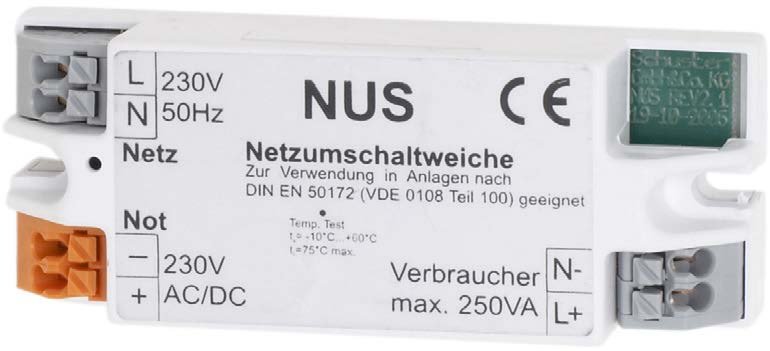

Netzumschaltweiche /NUS 250VA,cbl CS
NBLLM0003
Netzumschaltweiche (NUS) für Leuchten mit Elektronischem Vorschaltgerät (EVG). Elektronische Vorschaltgeräte für Leuchtstofflampen sind aufgrund ihrer technischen Konstruktion sowohl mit Wechsel- als auch mit Gleichspannung zu betreiben. Dieser Vorteil lässt sich jetzt für die Notbeleuchtung nutzen. Mit Hilfe des Netzumschaltsystems (NUS) können mit einem elektronischen Vorschaltgerät (EVG) ausgerüstete Leuchten als Leuchten der Allgemeinbeleuchtung und bei Stromausfall als Notleuchten zur Rettungswegbeleuchtung verwendet werden. Das NUS ist uneingeschränkt zur Verwendung in Anlagen nach DIN EN 50172 (VDE 0108 Teil 100) geeignet. Je nach Bedarf kann die Montage der Weiche in der Leuchte, in einer Unterverteilung oder im Sicherheitslichtgerät erfolgen.
Leistungsmerkmale
Pro NUS ist eine Leuchte mit maximal 250 VA anschließbar
Technische Daten
Abmessungen: B: 78 mm H: 30 mm T: 20 mm
