Bedienteil in Fluchtrichtung in Verbindung mit einer externen Fluchttürsteuerung. Zum Anschluss an ein Fluchttürsteuergerät Art.-Nr. 022660 (Modell 720-40) geeignet. Nottaster mit Klarsichtabdeckung Die rote Betätigungslinse des aP-Fluchttürterminals ist so in den Nottaster mit der transparenten Schutzabdeckung eingebaut, dass diese nach Betätigung nicht verloren gehen kann. Die Klarsichtab deckung ist aufklappbar. In den Nottaster und den Schlüsselschalter sind Summer und Sabotagekontakt integriert.   Innovatives Beleuchtungskonzept Das aP-Fluchttürterminal zeichnet sich aus durch ein innovatives Beleuchtungskonzept mit symbolisch angeordneten, superhellen Hochleistungs-LED-Reihen, die auch Menschen mit Farb-Sehschwäche eine mühelose Zustandserkennung der Fluchttür ermöglichen. Bei horizontalem rotem Licht ist die Tür verriegelt, bei vertikalem grünem Licht ist die Tür frei.   Leistungsmerkmale Fluchttürsteuermodul Nottaste beleuchtet mit wiederverwendbarer, unverlierbarer, nicht splitternder Schutzhaube Integrierte optische Türzustandsanzeige mit symbolisch angeordneten Hochleistungs-LEDs (grün / rot / gelb) für entriegelt / verriegelt / Alarm Hinweisschild Nottaste   Schlüsselschaltermodul Zum Ver-/Entriegeln, Kurzzeitentriegeln, Alarmrückstellung Mit Euro-Profilhalbzylinder, inkl. 3 Schlüssel    Technische Daten Steuerung Nein, externe Fluchttürsteuerung notwendig Notschalter Ja Bedienelement Schlüsselschalter mit Euro PZ, Schließbart verstellbar 8 x 45°, Länge 30,5 mm LED - Anzeige Ja (rot, grün, gelb) Summer Ja Sabotagekontakt Ja (Nottaste+Schlüsselschalter) Betriebsspannung 12-24 V DC Eigenstromaufnahme 0,09 A bei 24 V DC Betriebstemperaturbereich 0 °C bis +40 °C Schutzart IP 30 Farbe Gira - reinweiß glänzend Im aP Modul 2fach, Programm Gira Profil 55

Türterminal für Inneneinsatz zum Betrieb an einem Fluchttür-Steuergerät. Zum Anschluss an ein Steuergerät 022660 (Modell 720-40) geeignet.  Leistungsmerkmale Notschalter mit Abdeckhaube (wird bei Betätigung nicht zerstört) für die Freigabe im Panikfall Schlüsselschalter für Türverriegelung EIN / AUS, Rückstellung, Kurzzeitfreigabe, (nur in Verbindung mit Steuergerät 022660) Leuchtdioden für Tür verriegelt, Tür entriegelt und Alarm Deckelkontakt als Sabotagekontakt Hinweisschild "Notausgang" liegt bei   Technische Daten Abmessungen (B x H x T) 92,5 x 250 x 98 mm

Mit 3 LEDs (Tür verriegelt/Tür entriegelt/Alarm) an Steuerung 022660 (Modell 720-40) oder 022661 (Modell 720-42).  Technische Daten Abmessungen (B x H x T) 98 x 153 x 52 mm   Für Profilhalbzylinder, für Innenbereich geeignet

Mit 3 LEDs (Tür verriegelt/Tür entriegelt/Alarm) an Steuerung 022660 (Modell 720-40) oder 022661 (Modell 720-42).  Technische Daten Abmessungen (B x H x T) 94 x 149 x 47 mm (Gehäuse) Abmessungen (B x H x T) #2 115 x 171 x 3 mm (Frontplatte)   Für Profilhalbzylinder, für Innenbereich geeignet

Zur Steuerung von elektrischen Verriegelungselementen im Verlauf von Flucht- und Rettungswegen zugelassen gem. EltVTR. Zusätzliche Ein- und Ausgänge für z. B. Schleusenanlagen stehen ebenfalls zur Verfügung. Außerdem ermöglicht es die zusätzliche Überwachung und Steuerung mit BMA-, EMA- und ZK-Systemen. Direkte Anschlussmöglichkeit für: Ein Türterminal der Reihe 1380 Ein Türterminal der Reihe 1337 Bedienteil ohne örtliche Nottaste   Leistungsmerkmale Fluchttürsteuermodul Anschlussmöglichkeit für Türterminals und Bedienelemente Anschlussmöglichkeit für Verriegelungselemente Einstellbare Zeitabläufe für max. Dauerfreigabe,Verzögerung Dauerfreigabe, Kurzzeitentriegelung, Voralarm, Alarmzeit, Orientierungssignal, Überwachung der Türoffenzeit bei Kurzzeitentriegelung Mit 4 parametrierbaren Eingängen für: - Steuerung von Ver-/Entriegeln, Kurzzeitentriegelung,Alarmquittierung über einen potenzialfreien Kontakt von Bedienelementen wie z. B. Kartenleser, Türcodegeräte o.ä. - Kurzzeitentriegelung über Zutrittskontrollsystem oder - Notentriegelung über Brandmeldeanlage oder - Verriegeln mit Vorrang über Einbruchmeldeanlage oder - Entriegelung über Zeitschaltuhr uvm. Mit 4 parametrierbaren Relaisausgängen für: - Tür verriegelt/entriegelt oder - Tür offen/geschlossen oder - Sammelalarm oder Einzelalarm, - Ansteuerung Türöffner/Motorschloss/Drehtürantrieb/Feststellanlage. TS-Busschnittstelle für Parametrierung über Software (FT-Manager) und Vernetzung für den parallelen Betrieb an Visualierungssoftware, Tableau und WINMAG Anschlüsse: Schraub-Steckklemmen  Technische Daten Steuerung Ja Netzteil Nein, externes Netzteil notwendig Anschluss an Tableau, Visualisierung, OPC Server Ja Einzelanwendung mit E/A Modul (stand alone) Ja Einzelanwendung (offline) Ja Notschalter Nein, externes Türterminal notwendig Bedienelement Nein, externes Türterminal notwendig Einstellen von Zeiten und Funktionen Über Menütasten und Display am Gerät, über FT Manager (i.Verb. m. Buscontroller) Eingangsspannung 12 - 24 V DC Ausgangsspannung 12 - 24 V DC Ausgangsstrom für externe Verbraucher Max. 2 A (abhängig vom externen Netzteil) Eigenstromaufnahme 0,1 A bei 24 V Betriebstemperaturbereich -20 °C bis +40 °C Schutzart IP 30 Abmessungen (B x H x T) 159 x 90 x 60 mm, zur Hutschienenmontage (9 TE) Eingänge 4x; parametrierbar Ausgänge 4x; parametrierbar, Umschaltkontakt, 30 V / 1 A Schlüsselschalter entgegen Fluchtrichtung Ja Fluchttürterminal für bidirektionalen Fluchtweg Ja Anwendungen ohne örtliche Nottaste Nein Anwendungen mit verzögerter Entriegelung über örtliche Nottaste Nein

Zur Steuerung von elektrischen Verriegelungselementen im Verlauf von Flucht- und Rettungswegen in Verbindung mit Anwendungen ohne örtliche Nottaste, geprüft gem. EltVTR. Dieses Modul ist geeignet für den Einsatz mit Bedienteil ohne örtliche Nottaste. Direkte Anschlussmöglichkeit für ein Bedienteil ohne örtliche Nottaste.   Leistungsmerkmale Fluchttürsteuermodul Anschlussmöglichkeit für Türterminals und Bedienelemente Anschlussmöglichkeit für Verriegelungselemente Einstellbare Zeitabläufe für max. Dauerfreigabe,Verzögerung Dauerfreigabe, Kurzzeitentriegelung, Voralarm, Alarmzeit, Orientierungssignal Überwachung der Türoffenzeit bei Kurzzeitentriegelung Mit 4 parametrierbaren Eingängen für: - Steuerung von Ver-/Entriegeln, Kurzzeitentriegelung, Alarmquittierung über einen potenzialfreien Kontakt von Bedienelementen wie z. B. Kartenleser, Türcodegeräte o.ä. - Kurzzeitentriegelung über Zutrittskontrollsystem oder - Notentriegelung über Brandmeldeanlage oder - Verriegeln mit Vorrang über Einbruchmeldeanlage oder - Entriegelung über Zeitschaltuhr uvm. Mit 4 parametrierbaren Relaisausgängen für: - Tür verriegelt/entriegelt oder - Tür offen/geschlossen oder - Sammelalarm oder Einzelalarm, Ansteuerung Türöffner/Motorschloss/Drehtürantrieb/Feststellanlage. TS-Busschnittstelle für Parametrierung über Software (FT-Manager) und Vernetzung für den parallelen Betrieb an Visualierungssoftware, Tableau und WINMAG Sicherheitsrelaismodul zur Realisierung von Anwendungen ohne örtliche Nottaste Anschlüsse: Schraub-Steckklemmen 100 Rettungswegtechnik  Technische Daten Steuerung Ja Netzteil Nein, externes Netzteil notwendig Anschluss an Tableau, Visualisierung, OPC Server Ja Einzelanwendung mit E/A Modul (stand alone) Ja Einzelanwendung (offline) Ja Notschalter Nein, externes Türterminal notwendig Bedienelement Nein, externes Bedienteil/Türterminal notwendig Einstellen von Zeiten und Funktionen Über Menütasten und Display am Gerät, über FT Manager (i.Verb. m. Buscontroller) Eingangsspannung 24 V DC Ausgangsspannung 24 V DC Ausgangsstrom für externe Verbraucher Max. 2 A (abhängig vom externen Netzteil) Eigenstromaufnahme 0,2 A bei 24V (incl. SRM) Betriebstemperaturbereich -20 °C bis +40 °C Schutzart IP 30 Abmessungen Steuerung 159 x 90 x 60 mm, zur Hutschienenmontage (9 TE) Abmessungen Sicherheitsrelaismodul 87 x 97 x 63 mm zur Hutschienenmontage (5TE) Eingänge 4x; parametrierbar Ausgänge 4x; parametrierbar, Umschaltkontakt, 30 V / 1 A Schlüsselschalter entgegen Fluchtrichtung Ja Fluchttürterminal für bidirektionalen Fluchtweg Ja Anwendungen ohne örtliche Nottaste Ja, in Verb. mit zentraler Nottaste Anwendungen mit verzögerter Entriegelung über örtliche Nottaste  Ja, in Verb. mit zentraler Nottaste und FT-Manager

wie 022254.10, jedoch  passend für System Gira Standard 55 - reinweiß glänzend mit beleuchtetem Hinweisschild und 3-fach Rahmen Lieferumfang 1 x beleuchtetes Hinweisschildmodul 1 x Nottaster-Modul 1 x Schlüsselschaltermodul 1 x Rahmen 1 x Montage/-Bedienungsanleitung

wie 022254.10, jedoch 3-fach Rahmen und beleuchtetes Hinweisschild. Lieferumfang: 1 x beleuchtetes Hinweisschildmodul 1 x Nottaster-Modul 1 x Schlüsselschaltermodul 1 x Rahmen 1 x Montage/-Bedienungsanleitung

wie 022254.10, jedoch passend für System Jung AS500 - alpinweiß mit beleuchtetem Hinweisschild und 3-fach Rahmen   Lieferumfang: 1 x beleuchtetes Hinweisschildmodul 1 x Nottaster-Modul 1 x Schlüsselschaltermodul 1 x Rahmen 1 x Montage/-Bedienungsanleitung

wie 022254.10, jedoch passend für System Jung LS990 - Edelstahl-Optik mit beleuchtetem Hinweisschild und 3-fach Rahmen   Lieferumfang: 1 x beleuchtetes Hinweisschildmodul 1 x Nottaster-Modul 1 x Schlüsselschaltermodul 1 x Rahmen 1 x Montage/-Bedienungsanleitung

wie 022254.10, jedoch passend für System Jung LS990 - alpinweiß mit beleuchtetem Hinweisschild und 3-fach Rahmen   Lieferumfang: 1 x beleuchtetes Hinweisschildmodul 1 x Nottaster-Modul 1 x Schlüsselschaltermodul 1 x Rahmen 1 x Montage/-Bedienungsanleitung

Das uP-Fluchttürterminal ist zur Integration in gängige Schalterprogramme der führenden Hersteller geeignet. Dazu wird das Terminal, bestehend aus Nottaste und Bedienteil, in 2 uP-Schalterdosen unter gebracht und mit dem mitgelieferten Rahmen abgedeckt. Zum Anschluss an ein Fluchttürsteuergerät Art.-Nr. 022660 (Modell 720-40) geeignet.   Nottaster mit Klarsichtabdeckung Die rote Betätigungslinse des uP-Fluchttürterminals ist so in den Nottaster mit der transparenten Schutzabdeckung eingebaut, dass diese nach Betätigung nicht verloren gehen kann. Die Klarsichtabdeckung ist aufklappbar. In den Nottaster und den Schlüsselschalter sind Summer und Sabotagekontakt integriert.   Innovatives Beleuchtungskonzept Das uP-Fluchttürterminal zeichnet sich aus durch ein innovatives Beleuchtungskonzept mit symbolisch angeordneten, superhellen Hochleistungs-LED-Reihen, die auch Menschen mit Farb-Seh schwäche eine mühelose Zustandserkennung der Fluchttür ermöglichen. Bei horizontalem rotem Licht ist die Tür verriegelt, bei vertikalem grünem Licht ist die Tür frei.   Leistungsmerkmale Nottaste (Klarsichtabdeckung) und Schlüsselschalter mit integriertem Sabotagekontakt Rote Betätigungslinse kann nicht verloren werden, da in Klarsichtabdeckung integriert Passend für Standard-uP-Dosen (tief) Passend zu Schalterprogrammen der führenden Hersteller Klarsichtabdeckung aufklappbar Nottaster und Schlüsselschalter mit integriertem Summer Schraub-Steck-Klemmen für einfachste Montage Erfüllt höchste Designansprüche und bietet optimale Integration in Objekten   Technische Daten Betriebsnennspannung 12 V bis 24 V DC (+/- 15 %) Stromaufnahme bei 24 V - Beleuchtung Schaltelement: 13 mA Leitungstrenner - LED-Anzeige rot: 15 mA; - LED-Anzeige grün: 30 mA; - LED-Anzeige gelb: 15 mA; - Summer: 30 mA Sabotagekontakt 24 V DC / 0,1 A max. Ohmsche Last Schaltelement (Schlüsselschalter) 2 Öffner, zwangsöffnend nach EN 60947-1, EN 60947 5-1,EN 418, DIN EN 60204-1, 24 V DC / 2 A max. Ohmsche Last   Lieferumfang: 1 x Nottaster-Modul 1 x Schlüsselschaltermodul 1 x Rahmen 1 x Montage/-Bedienungsanleitung 1 x Kunststoff-Hinweisschild, selbstklebend

wie 022254.10, jedoch passend für System Gira Standard 55 - reinweiß glänzend Lieferumfang: 1 x Nottaster-Modul 1 x Schlüsselschaltermodul 1 x Rahmen 1 x Montage/-Bedienungsanleitung 1 x Kunststoff-Hinweisschild, selbstklebend

wie 022254.10, jedoch passend für System Jung AS500 - alpinweiß   Lieferumfang: 1 x Nottaster-Modul 1 x Schlüsselschaltermodul 1 x Rahmen 1 x Montage/-Bedienungsanleitung 1 x Kunststoff-Hinweisschild, selbstklebend

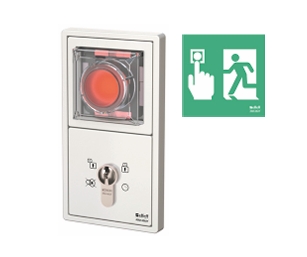

wie 022254.10, jedoch passend für System Jung LS990 - alpinweiß   Lieferumfang: 1 x Nottaster-Modul 1 x Schlüsselschaltermodul 1 x Rahmen 1 x Montage/-Bedienungsanleitung 1 x Kunststoff-Hinweisschild, selbstklebend
