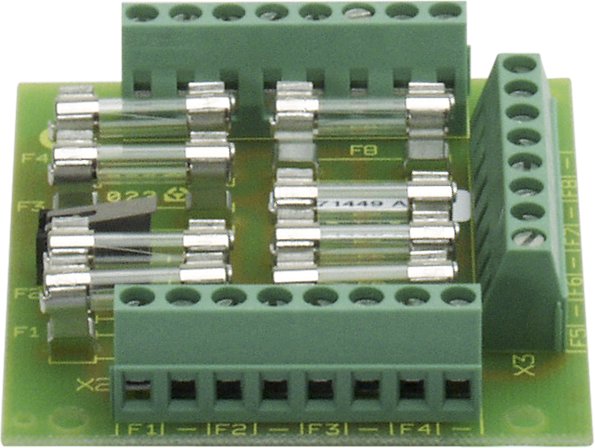

Sicherungskarte mit 8 Standard- Glasrohrsicherungen 0,5 A zur separaten Absicherung derVersorgungsspannung einzelner Bereiche, Gruppen und Komponenten. Einbau in Standard Norm-Montageschienengehäuse Typ C oder in Kunststoff Kleinverteiler.   Einbaubar in Gehäuse 788600, 788601, 788650.10, 788651.10, 788603.10, HLSPS-DB2 und 805685.

Die Adapterplatine ist eine Option für das Netzteil HLSPS-DB2, wenn mehr als ein Störungsrelais benötigt wird. Die Adapterplatine ist jeweils mit einem Relais für Netz-, Akku- und Sammelstörung sowie Erdschluss ausgestattet. Um das Netzteil an die ESSER-Ringleitung anzuschließen, werden die Adapterplatine und der esserbus®-Alarmierungskoppler (Art.-Nr. 808623) benötigt. Der optionale Koppler wird auf die Adapterplatine gesteckt und das Netzteil somit in den esserbus® eingebunden. Die Störungsrelais sind als Wechslerkontakte ausgeführt, so können die Relais weiterhin verwendet werden, während der esserbus®-Alarmierungskoppler aufgesteckt ist.     technische Daten: Kontaktbelastung Relais:   Nennwiderstandslast 0,3 A @ 125 V AC; 1 A @ 30 V DC max. Schaltstrom 1 A                                            max. Schaltspannung125 V AC, 60 V DCUmgebungstemperatur :   -10 °C ... 50 °C Lagertemperatur :              -10 °C ... 75 °C Gewicht :                            ca. 90 g Abmessungen :                 B: 85 mm H: 130 mm T: 20 mm Leistungserklärung :          DoP-0755891811 Die Datenanbindung kann auch voll redundant aufgebaut werden. Hierzu sind mind. zwei DOMs und zwei SEI erforderlich.

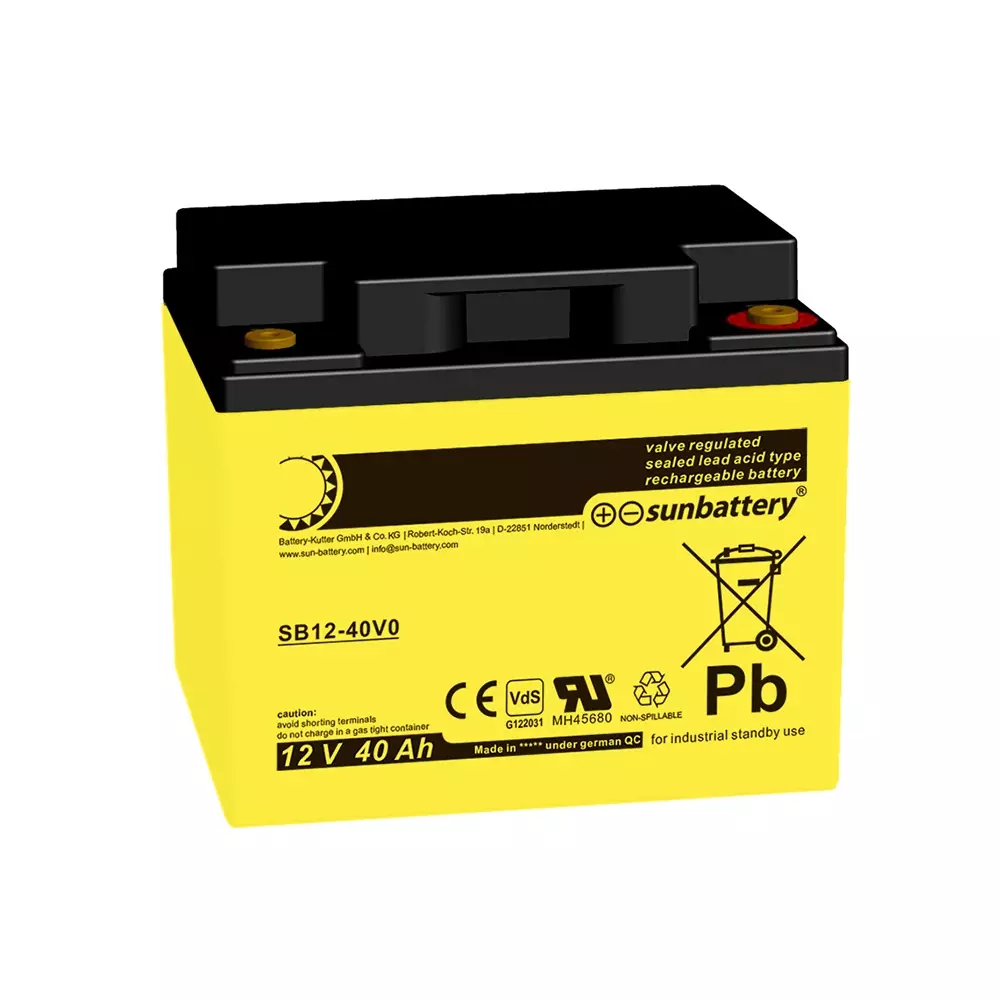

Die aufgeführten Blei-Akkumulatoren sind wartungsfreie, verschlossene Akkumulatoren mit festem Elektrolyt. Sie sind bedingt lageunabhängig (sollten nicht auf dem Kopf stehend geladen werden), tiefentladesicher, zyklenfest und langlebig (4 bis 5 Jahre). Die Ladespannung beträgt bei einer Umgebungstemperatur von +20 °C: 12 V DC (6 x 2,3 V pro Zelle) 13,8 Volt, diese kann Toleranzen unterliegen.

Die aufgeführten Blei-Akkumulatoren sind wartungsfreie, verschlossene Akkumulatoren mit festem Elektrolyt. Sie sind bedingt lageunabhängig (sollten nicht auf dem Kopf stehend geladen werden), tiefentladesicher, zyklenfest und langlebig (4 bis 5 Jahre). Die Ladespannung beträgt bei einer Umgebungstemperatur von +20 °C: 12 V DC (6 x 2,3 V pro Zelle) 13,8 Volt, diese kann Toleranzen unterliegen.

Die aufgeführten Blei-Akkumulatoren sind wartungsfreie, verschlossene Akkumulatoren mit festem Elektrolyt. Sie sind bedingt lageunabhängig (sollten nicht auf dem Kopf stehend geladen werden), tiefentladesicher, zyklenfest und langlebig (4 bis 5 Jahre). Die Ladespannung beträgt bei einer Umgebungstemperatur von +20 °C: 12 V DC (6 x 2,3 V pro Zelle) 13,8 Volt, diese kann Toleranzen unterliegen.

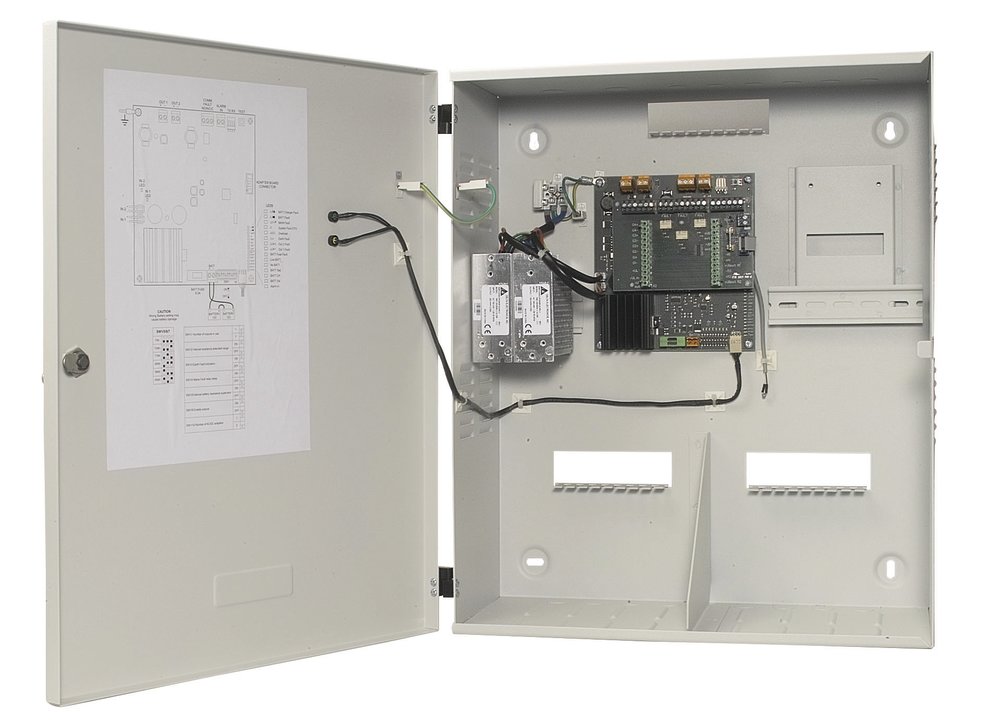

Das externe Netzteil DB-2, eingebaut in einem pulverbeschichteten Metallgehäuse, bietet Stellplatz für bis zu zwei 12 V / 45 Ah Akkumulatoren. Eine Anbindung an die Brandmelderzentralen IQ8Control und FlexES Control kann direkt über die optionale Adapterplatine (Art.-Nr. HLSPS-ADPTR) mit einem esserbus®-Alarmierungskoppler (Art.-Nr. 808623) erfolgen. Alternativ steht zur Übertragung von Störungen (Netz-, Akku- und Sammelstörung sowie Erdschluss) ein Relaisausgang mit potentialfreiem Wechselkontakt zur Verfügung. Externe LED-Anzeige für Betrieb und Sammelstörung in der abschließbaren Fronttür, interne LEDs zur detaillierten Erkennung von Notstrombetrieb, Einzelüberwachung Akkustörung, Erdschluss, Akku-Tiefentladung sowie Systemfehler und Netzstörung. Die Einstellungen für Akkukapazitäten und -kombinationen erfolgt über DIP-Schalter auf der Basisplatine des DB-2. VdS-Anerkennung: G 219075   Modularer Aufbau für Stand Alone- oder esserbus-Betrieb 2 Eingänge zur Überwachung externer Einrichtungen Auswahl der zu überwachenden Akkus mittels DIP-Schalter Optionale Anbindung im esserbus über Adapterplatine mit Alarmierungskoppler Einfache Zustandsanalyse über LED-Anzeigen auf der Basisplatine   technische Daten: Nennspannung 230 V ACNennfrequenz 50 Hz ... 60 Hz Ausgangsspannung 20 ... 29 V DC Ausgangsstrom max. 4 A (ohne Ladevorgang) Ausgangsstrom 3,8 A (beim Laden eines 7-Ah-Akkustrangs)Akkukapazität 24 Ah, 26 Ah,38 Ah,45 Ah Kontaktbelastung Relais 1A / 125 V AC, 60 V DCUmgebungstemperatur -5 °C ... 40 °C Schutzart IP 30Gehäuse Stahlblech pulverbeschichtetFarbe grau, ähnlich RAL 7035 Gewicht ca. 9 kg (ohne Akkus) Abmessungen B: 417 mm H: 490 mm T: 206 mm Leistungserklärung DoP-0755891811

Datenschnittstelle für die serielle Anbindung von Systemkomponenten. Das Serielle essernet-Interface (SEI2 ermöglicht die Anbindung der ESSER- Brandmelderzentralen 800x, IQ8Control und FlexES Control an eine Sprachalarmanlage der VARIODYN D1 Familie oder an externe Systeme, die das EDP (ESSER-DatenProtokoll) unterstützen. Abhängig der gewünschten Anwendung wird die Anbindung über TTY- oder RS232/485-Schnittstelle realisiert. Bei Systemen mit bidirektionaler Datenübertragung besteht zusätzlich die Möglichkeit des Fernwirkens. Über das essernet®-Modul wird das SEI2 als eigenständiger Teilnehmer in das essernet®-Netzwerk integriert.   Technische Daten: Betriebsspannung 10,5 ... 30 V DC Nennstrom ohne essernet®-Modul: ca. 30 mA @ 12 V DC ca. 20 mA @ 24 V DC mit essernet®-Modul: ca. 130 mA @ 12 V DC ca. 70 mA @ 24 V DC Umgebungstemperatur -5 °C ... 50 °C Lagertemperatur -10 °C ... 50 °C Schutzart IP 30 Gehäuse ABS, 10% glasfaserverstärkt, V-0 Farbe: grau, ähnlich Pantone 538 Abmessungen B: 270 mm H: 221 mm T: 75 mm inkl. Gehäuse     zusätzliche Information: Das essernet®-Modul und das Interface-Modul sind nicht enthalten und müssen entsprechend dem essernet®-Typ bzw. der seriellen Übertragungsart separat bestellt werden.   Fabrikat: Honeywell Typ: Serielles essernet Interface SEI2 Artikel: 784850 Alternativ:

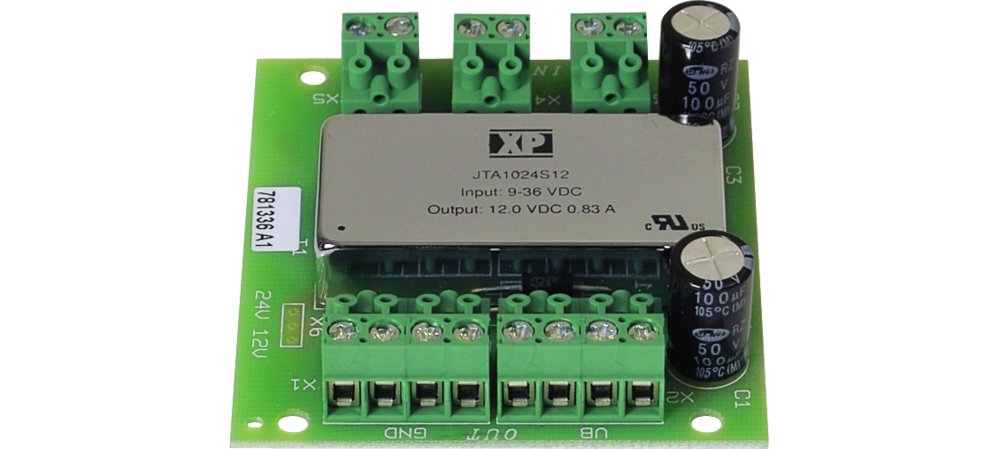

Der Konverter stellt eine 12 Volt Spannung zur Verfügung. Diese wird aus der Brandmelderzentrale oder einem externen Netzteil zugeführt. Die galvanische Trennung der Eingangs- und Ausgangsspannung verhindert Störungen bei Potenzialunterschieden in der Peripherie. Das Modul kann in die Gehäuse 120240,788600, 788601 und 788603 eingebaut oder mit dem Einbausatz (788605 ) in die Brandmelderzentrale integriert werden.   Leistungsmerkmale - Galvanische Trennung von Gleichspannungspotentialen - Trennung der Massepotentiale zwischen einem externem Gerät und dem Potenzial der Gefahrenmeldezentrale zur Vermeidung von Erdschlüssen - Spannungsinterface für den Betrieb von 32AE-Kopplern an einer Löschmittelsteuerung 8010 Serie 3 für 12V DC Betrieb - Für Anschlussklemmen bis max. 1,5mm   Technische Daten Eingangsspg. 10 bis 28 V DC Ausgangsspg. 12 V +/- 10% max. Ausgangsstrom 800 mA, kurzschlussfest Umgebungstemp. -10øC bis +50øC Schutzart IP 40 (im Gehäuse) Gewicht ca. 70 g Abmessungen (BxHxT) 85x82x27 mm
