Technische DatenAbmessungen (H x B) 300 x 24 mm Dicke 2 mm

Technische DatenAbmessungen (H x B) 300 x 24 mm Dicke 3 mm

Die MEDIATOR Lösung braucht zur sicheren Funktion einen Abstand von 2 bis max. 4 mm zwischen Schließblech und Stulp. Ein größerer Abstand kann durch Distanzbleche sowohl auf Türöffnerseite (Schließblech) als auch auf Schlossseite (Stulp) reduziert werden.  Technische Daten Abmessungen (H x B) 235 x 24 mm

Zum Ausgleich von Profilkonturen (Stege, Nuten etc.) wird das Polystyrol-Gleitstück zur Führung des Primärschiebers eingesetzt.    Technische Daten: Material:                     Polystyrol Abmessungen ( LxBxH):        100x30x3 mm Universal

Beim Einsatz des Mediator Systems an Feuer- oder Rauchschutztüren ist das FS-Modul 519ZBFS (Art. Nr. 022711) notwendig. Über dieses Modul wird im Brandfall oder bei Stromausfall sichergestellt, dass das Motorschloss aus jedem Funktionszustand in den Verriegelt-Zustand wechselt, und die Tür ihre Brandschutz-Funktion erfüllen kann. Selbstverständlich ist die Panikfunktion über Drücker oder Griffstange weiterhin gegeben. Zur Raucherkennung muss eine bauseitige Brandmeldeanlage oder ein Rauchmelder mit Relaisausgang angeschlossen werden.   Technische Daten Abmessungen (L x B x T) 98 x 88 x 43 (49) mm

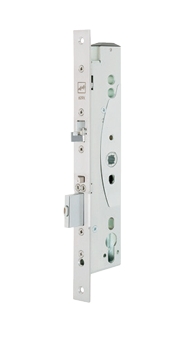

MEDIATOR ist die perfekte Kombination aus einem selbstverriegelndem Fluchttürschloss mit einem elektrischen Türöffner. Sämtliche elektrischen Zuleitungen werden nicht am Schloss, sondern am Tür öffner angeschlossen. Dadurch entfallen aufwändige Verkabelungsarbeiten an der Tür. MEDIATOR bietet einen hohen Einbruchschutz, da die Tür ständig verschlossen ist, Zertifizierung als mechanische Verriegelung nach VdS Klasse A. Bei Bedarf kann die Tür über einen Schlüsselschalter offen gehalten werden. sorgt für einen sicheren Fluchtweg. Trotz permanenter Verriegelung kann das Gebäude immer durch die Haustür verlassen werden. bietet großen Komfort. Die verriegelte Haustür kann bequem von der Wohnung aus geöffnet werden. Fällt die Tür wieder zu, ist sie automatisch verriegelt. Dauerfreigabe (z. B. über Zeitschaltuhr) möglich. erhältlich für Rohrrahmentüren und Vollblatttüren   Zertifizierungen Zulassung für Feuerschutz- und Rauchschutztüren Die Grundvoraussetzung für die Verwendung in Feuerschutz- oder Rauchschutztüren ist ein allge meines bauaufsichtliches Prüfzeugnis. Das Prüfzeugnis für den Mediator hat die Nummer 120003555. Das allgemein bauaufsichtliche Prüfzeugnis wird vom Türhersteller zur Prüfung des Türsystems benö tigt. Nur damit ist es dem Türenhersteller möglich, eine Feuer- oder Rauchschutztür zu prüfen (Türsy stemprüfung) und herzustellen.   Der Mediator hat drei unterschiedliche VdS Zulassungen: Zulassung als Verschlussüberwachung (Riegelschaltkontakt) VdS Klasse C, G 109 032 Zulassung als mechanische Verriegelung VdS Klasse A, M 109 314 Zulassung als elektromechanisches Stellglied für Zutrittskontrollanlagen VdS Klasse C, Z 109 001   Zulassung nach DIN EN 179 und DIN EN 1125 Bei der Planung von Fluchttüren gilt: Vor der Ausschreibung muss entschieden werden, ob es sich dabei um Not- oder Paniktüren handelt. Die rechtliche Grundlage hierfür ist das geltende Baurecht mit den entsprechenden Sonderbauverordnungen. Die Entscheidung für Not- oder Paniktüren muss auf den seit April 2003 europaweit einheitlich gel tenden EN-Normen 179 und 1125 beruhen. Die beiden Normen unterscheiden zwischen Notausgang (DIN EN 179) und Panikausgang (DIN EN 1125) und regeln damit die entsprechende Ausstattung der Tür. DIN EN 179 (Notausgangsverschluss) EG Konformitätszertifikat CPD-001. DIN EN 1125 (Panikverschluss) EG Konformitätszertifikat CPD-017   Leistungsmerkmale Selbstverriegelung: Riegel und Falle sind gesperrt, dadurch höhere Sicherheit Mechanische Ablaufsteuerung zwischen Kreuz- und Steuerfalle Integrierte Panikfunktion über den Innendrücker Wechselfunktion zur Entriegelung über Schlüssel von außen Geringes Hinterdornmaß bei Rohrrahmen-Ausführung: 15 mm 232 MEDIATOR Schloss in Rohrrahmen-Version, 35 mm Dornmaß.  Technische Daten Ansteuerspannung 5 - 48 V AC oder DC. Bei der Umrüstung kann die vorhandene Türöffnerleitung verwendet werden. Betriebsnennspannung 12 V DC geregelt Dornmaß 35 mm Entfernung 92 mm Zylinderart Euro-Profilzylinder Riegelausschluss 20 mm Drückernuss 9 mm mit Reduzierung auf 8 mm Stulpbreite 24 mm Stulpform Eckig

MEDIATOR Schloss in Vollblattversion, 65 mm Dornmaß, 20 mm Stulp.  Ansteuerspannung 5 - 48 V AC oder DC. Bei der Umrüstung kann die vorhandene Türöffnerleitung verwendet werden. Betriebsnennspannung 12 V DC geregelt Dornmaß 65 mm Entfernung 72 mm Zylinderart Euro-Profilzylinder Riegelausschluss 20 mm Drückernuss 9 mm mit Reduzierung auf 8 mm Stulpbreite 20 mm Stulpform Rund

MEDIATOR Schloss in Vollblattversion, 65 mm Dornmaß, 24 mm Stulp.  Technische Daten: Ansteuerspannung 5 - 48 V AC oder DC. Bei der Umrüstung kann die vorhandene Türöffnerleitung verwendet werden. Betriebsnennspannung 12 V DC geregelt Dornmaß 65 mm Entfernung 72 mm Zylinderart Euro-Profilzylinder Riegelausschluss 20 mm Drückernuss 9 mm mit Reduzierung auf 8 mm Stulpbreite 24 mm Stulpform Rund

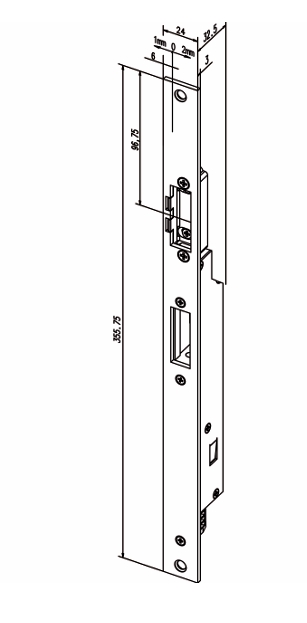

Der MEDIATOR Linerartüröffner ist eine Neuentwicklung speziell für diese Schlosslösung mit Fixverstellung und verschiedenen Schließblechen. Passend zum eingesetzten Schließblech sind unterschiedliche Distanzbleche zur Einstellung der Falzluft erhältlich. Ein verfügbares Gleitstück überbrückt Nuten und Unebenheiten im Profil. Der MEDIATOR Lineartüröffner ist motorbetrieben und erfüllt alle Anforderungen an den Einsatz an vielbegangenen Türen.  MEDIATOR Türöffner mit Schließblech für Einfachverriegelung. DIN links und DIN rechts verwendbar     Leistungsmerkmale Die Haustür ist ständig -Tag und Nacht - verschlossen Das Haus kann trotz permanent verriegelter Tür jederzeit durch die Haustür verlassen werden Kommen spätabends oder frühmorgens noch Besucher, so kann die verriegelte Haustür bequem von der Wohnung aus geöffnet werden   Technische Daten Spannung 12 V DC Abmessungen (H x B) 356 x 24 mm Dicke Schließblech 3 mm Riegelausschluss 20 mm Entriegelungszeit 3 sek. Festigkeit gegen Aufbruch 6000 N Betriebstemperaturbereich -20 °C bis +60 °C Abstand Stulp-Schließblech Min. 2 mm bis max.4 mm Fixverstellung Ja Fixverstellbereich 3 mm Max. Fallenvorlast 80 N Dauerentriegelung Ja Betriebsnennspannung 12 V DC Ansteuerspannung 5 V bis 48 V AC/DC Nennstromaufnahme 500 mA Meldekontakt Tür verriegelt/geschlossen Max. 30 V DC, 500 mA Meldekontakt Tür entriegelt/begehbar Max. 30 V DC, 500 mA

wie 022703 nur Türöffner mit Winkelschließblech DIN links für Einfachverriegelung

wie 022703, jedoch mit Winkelschließblech DIN rechts für Einfachverriegelung

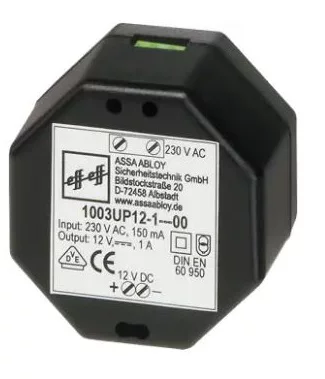

Die stabilisierten Netzteile finden bei Zutrittskontrollen, Rettungswegsystemen und Türöffneranlagen, bei denen keine Geräuschentwicklung durch das Verriegelungselement gewünscht ist, ihren Einsatz.  Technische Daten Montageart uP-Schalterdose Abmessungen (H x B x L) 50,8 x 32 x 54,5 mm Überlastungsschutz elektronisch Betriebstemperaturbereich -20 °C bis +40 °C Schutzart nach EN 60529 IP20 Schutzklasse II/Schutzisoliert Gehäuse Kunststoff Betriebsnennspannung 230 V AC +/- 15% Nennleistungsaufnahme 12 W Nennspannung 12 V DC (geregelt) Nennstrom max. 1 A Gehäusefarbe schwarz
