Modell mit Freilaufdiode für Zutrittskontrollanlagen. Rückmeldekontakt als potentialfreier Wechselkontakt. Dieser wird von der Schlossfalle betätigt   Leistungsmerkmale Radiusfalle, FaFix® 3 mm verstellbar Universalspannungen Anschluss klemm-/steckbar Kompatibel zu gängigen Einsteckschlössern Kompatibel zu marktüblichen Schließblechen Symmetrische Bauform. Daher DIN links/rechts, sowie waagrecht einsetzbar   Technische Daten Spannung 10-24 V AC/DC Dauerstromfest 11-13 V DC Verstellbare Falle (FF, FaFix®) Ja Rückmeldekontakt (RR) Ja Bipolare Schutzdiode Ja Arbeitsstrom Ja Festigkeit gegen Aufbruch 3750 N Abmessungen (H x B x T) 74 x 16 x 25,5 mm FaFix® Verstellbereich 3 mm Falleneingrifftiefe 5,5 mm Betriebstemperaturbereich -15 °C bis +40 °C Einbaulage senkrecht und waagerecht Lastzyklen werksinterne Prüfung 250000 Fixverstellung optional Vorlastentriegelung bei AC Betrieb 200 N Schaltleistung Rückmeldekontakt 24 V / 1 A Brandschutztauglichkeit Nein Nennwiderstand 43 Ohm Nennstromaufnahme 12 V DC 280 mA Nennstromaufnahme 24 V DC 560 mA Nennstromaufnahme 12 V AC 250 mA Nennstromaufnahme 24 V AC 500 mA Max. Fallenvorlast AC 200 N Max. Fallenvorlast DC (stabilisiert) 50 N

Modell mit Rückmeldekontakt als potentialfreier Wechselkontakt. Dieser wird von der Schlossfalle betätigt. Auch als Sicherheitstüröffner verwendbar.  Leistungsmerkmale Verstellbare Falle (FF, FaFix®) Verstellbarer Türöffner (F, Fix) Rückmeldekontakt (RR) Bipolare Schutzdiode Arbeitsstrom  Technische Daten Spannung 10-24 V AC/DC Dauerstromfest 11-13 V DC Verstellbare Falle (FF, FaFix®) Ja Rückmeldekontakt (RR) Ja Bipolare Schutzdiode Ja Arbeitsstrom Ja Festigkeit gegen Aufbruch 9000 N Abmessungen (H x B x T) 74 x 16 x 25,5 mm FaFix® Verstellbereich 3 mm Falleneingrifftiefe 6 mm Betriebstemperaturbereich -15 °C bis +40 °C Einbaulage senkrecht und waagerecht Lastzyklen werksinterne Prüfung 250000 Schaltleistung Rückmeldekontakt 24 V / 1 A Brandschutztauglichkeit Ja Prüfzeugnis-Nummer P-120003624 Nennwiderstand 43 Ohm AC-Steckeradapter 250 mA (12V); 500 mA (24V) DC-Stromaufnahme (stabilsiert) 280 mA (12V); 560 mA (24V) Max. Fallenvorlast AC 200 N (12V) >350 N (24V) Max. Fallenvorlast DC (stabilisiert) 50 N (12V) 200 N (24V)

Arbeitsstrom-Türöffner mit Rückmeldekontakt. Mit normalem Flachschließblech mit Riegelausschnitt für Haus- und Zimmertürschlösser. Symmetrische FAFIX Fallenanordnung. Für DIN links und rechts umschraubbar.   Technische Daten Nennspannung 12 V DC Stromaufnahme 0,23 A Einschaltdauer 100%   FAFIX = Türöffner mit verstell- und fixierbarer Türöffnerfalle

Arbeitsstrom-Türöffner mit Rückmeldekontakt.Mit normalem Flachschließblech mit Riegelausschnitt für Haus- und Zimmertürschlösser. Für DIN links und rechts umschraubbar     Technische Daten: Betriebsspannung                 12 V DC Stromaufnahme                     200 mA Einschaltdauer 100%

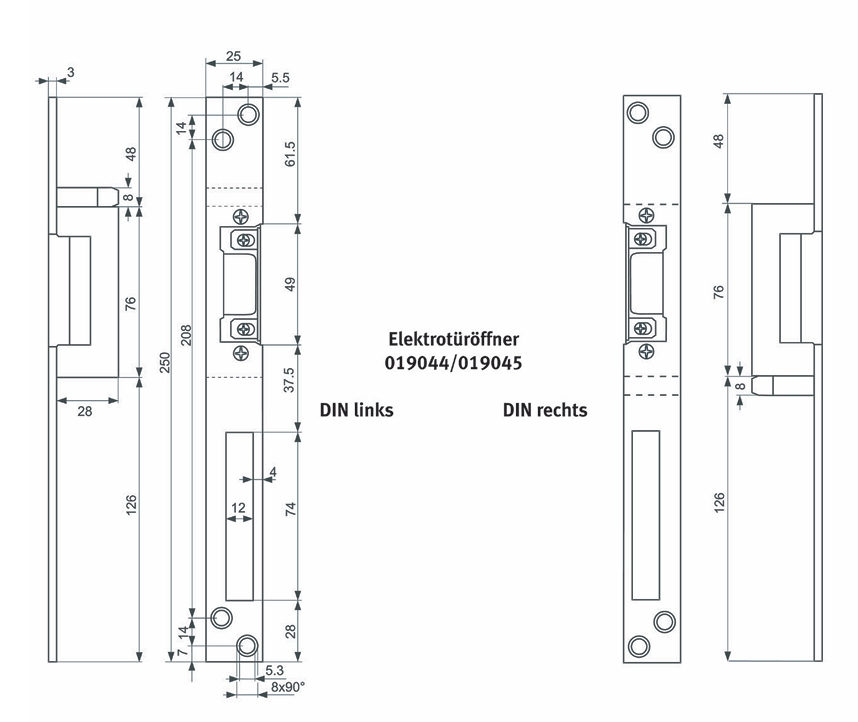

Ruhestrom-Türöffner mit Rückmeldekontakt.Mit normalem Flachschließblech mit Riegelausschnitt für Haus- und Zimmertürschlösser. Für DIN links und rechts umschraubbar     Technische Daten: Betriebsspannung                 12 V DC Stromaufnahme                     200 mA Einschaltdauer 100%

Standard - Flachschließblech mit Fallen- und Riegelausschnitt. Die vielfältigen Flachschließbleche decken die Metall- und Profilbereiche im wesentlichen ab. Früher wurden Schließbleche mit versetzten Bohrungen (Variable „O“) auch im Holzbau verwendet. Wir empfehlen Ihnen jedoch, in diesem Bereich auf die optisch besseren Lösungen mit Winkelschließblechen oder Schließblechen mit Fallenführung zurückzugreifen.  Leistungsmerkmale DIN links und rechts verwendbar   Technische Daten Abmessungen (L x B) 250 x 25 mm Dicke 3 mm Riegelausschnitt Ja Fallenführung Nein

Ruhestrom-Türöffner mit Rückmeldekontakt. Mit normalem Flachschließblech mit Riegelausschnitt für Haus- und Zimmertürschlösser. Symmetrische FAFIX Fallenanordnung. Für DIN links und rechts umschraubbar.  Technische Daten Nennspannung 12 V DC Stromaufnahme 0,23 A Einschaltdauer 100%   FAFIX = Türöffner mit verstell- und fixierbarer Türöffnerfalle

Verbessert die Vorlasteigenschaft bei Gleichstrombetrieb auf min. 300N. Ein kurzes Brummgeräusch am Türöffner wird ca. 0,5 Sekunden lang hörbar. Dauerstromfest, Haltestrom wird reduziert. Kompatibel zu gängigen effeff-Türöffnern.  Technische Daten: Spannung                      12/24 V DC Anschlussleitung 2-adrig Anschlussklemmen 2-polig

Winkelschließblech mit Riegelausschnitt, DIN rechts   Technische Daten DIN-Richtung Rechts Abmessungen (L x B x T) 250 x 25 x 32 mm Dicke 2 mm Riegelausschnitt Ja Fallenführung Nein

Winkelschließblech mit Riegelausschnitt,  DIN links  Technische Daten DIN-Richtung Links Abmessungen (L x B x T) 250 x 25 x 32 mm Dicke 2 mm Riegelausschnitt Ja Fallenführung Nein
