E-Sicherheitsschloss 809M,DIN links, Ausführung E, nach innen öffnend
- Artikel-Nr.: 019050
- LAN: 019050
- Hersteller:
1.269,00 €*
Preiseinheit:
1
Verpackungseinheit:
1
Inhalt:
1 Stück
"E-Sicherheitsschloss 809M,DIN links, Ausführung E, nach innen öffnend"
Bei diesen Schlössern handelt es sich um selbstverriegelnde Panikschlösser mit geteilter Nuss und steuerbarem Außendrücker. Dabei ist der äußere Drücker zunächst ohne Funktion (Freilauf), kann jedoch bei Bedarf durch elektrische Ansteuerung zugeschaltet werden.
Die Panikfunktion ist für eine Begehungsrichtung gegeben. Die Betätigung des betreffenden Drückers schließt immer sowohl die Falle als auch den vorgeschlossenen Schlossriegel zurück. (Ausnahme: Die Sonderausführung mit beidseitig steuerbarem Drücker.)
Die Selbstverriegelung erfolgt automatisch. Das heißt, beim Schließen der Tür wird der Riegel automatisch ausgeschlossen.
Durch die Anti-Panikfunktion ist gewährleistet, dass das Schloss von innen ohne zusätzliche Hilfsmittel von jedermann, jederzeit betätigt werden kann.
Für die Kombination mit elektronischen Zutritts-Kontrollsystemen oder einer zentralen Leittechnik bietet es zusätzlich zur einfachen Ansteuerung auch eine Vielzahl von Überwachungsmöglichkeiten.
Hierfür sind im Schloss vier potentialfreie Umschaltkontakte integriert, die es erlauben, jeden Vorgang am Schloss zu signalisieren.
Das Elektro-Sicherheitsschloss 809M kann in allen gängigen Versionen sowohl mit Steuerfunktion in Arbeitsstromausführung (stromlos Außendrücker ohne Funktion) als auch mit Steuerfunktion in Ruhestromausführung (stromlos Außendrücker in Funktion) geliefert werden. Die Ansteuerung erfolgt immer mit Gleichspannung.

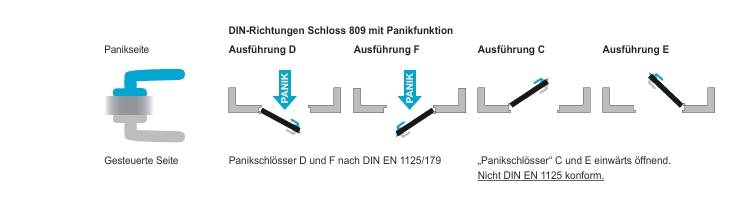

Die passende Ausführung kann mit der Übersicht am Ende des Kapitels ermittelt werden.
Überwachungskontakte für:
- Riegelkontakt (schaltet bei 90% Riegelausschluss)
- Innendrückerkontakt und Außendrückerkontakt
- Profilzylinderkontakt (verwendbar als Schlüsselschalterfunktion)
Leistungsmerkmale:
Mechanische Selbstverriegelung
Mechanische Ablaufsteuerung der Selbstverriegelung zwischen Falle und Steuerfalle
Einbruchhemmend durch massiven Riegel mit 20 mm Ausschluss
Einbruchhemmung bis Klasse WK2 in geeigneten Türsystemen erreichbar
Hilfsfalle für automatischen Riegelausschluss
Permanente Öffnungsmöglichkeit von Rauminnenseite
Außendrücker freilaufend, elektrisch zuschaltbar
Wechselfunktion zur Entriegelung über Schlüssel von außen
Überwachungsfunktion durch integrierte Mikroschalter
mit Fluchttür-Verriegelungssystem kombinierbar erhöhter Einbruchschutz durch ständig verriegelte Tür
Zulassung für Feuerschutztüren D 09.11, Prüfzeichen P120090197
Anti-Panikfunktion
- Zulassung nach EN 179
Technische Daten
Betriebsnennspannung 12 V DC
Stromaufnahme 220 mA
Kontaktbelastung Relais 25 V DC /1 A
Schutzart IP 30 (mit eingebautem Zylinder)
Festigkeitsanforderung nach DIN 1825 Klasse 4
Mindestbelastbarkeit der Falle 5 kN
Mindestbelastbarkeit des Riegels 10 kN
Riegelgegenkraft min. 4 kN
Material Edelstahl (Stulp)
Riegelausschluss 20 mm
Drückernuss 9 mm
Dornmaß 65 mm
Entfernung 72 mm

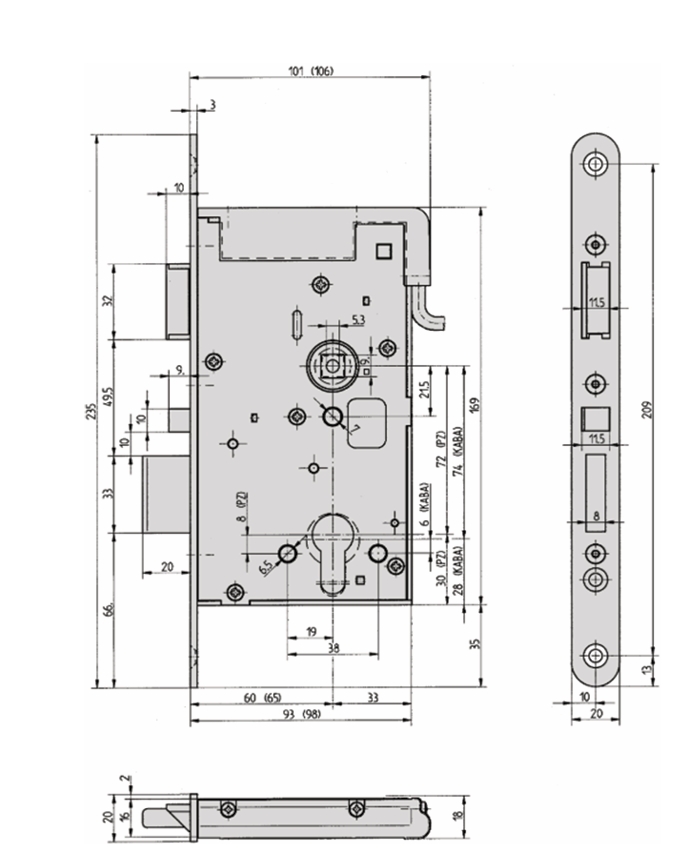

Abmessungen siehe Zeichnung
Die E-Sicherheitsschlösser arbeiten nach dem Arbeitsstromprinzip und sind mit Dornmaß 65 mm erhältlich.
