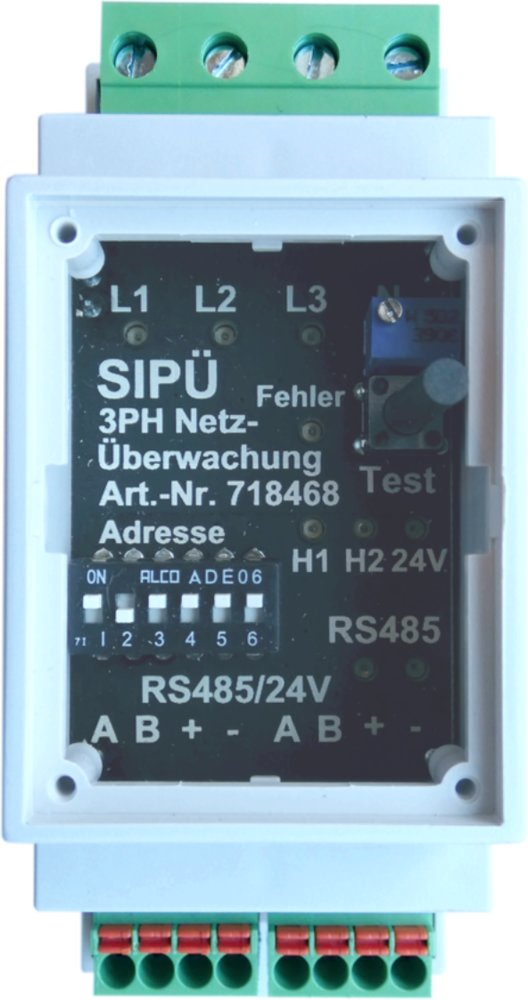

3-phasiger Busnetzwächter für 230VAC
NBLMM0001
Dieser Busnetzwächter ist systemgebunden und kommuniziert auf direktem Weg mit Anlagen der BUSINESS-Serie. Er ist mit einer Sicherheitsfunktion ausgestattet:
- die Kommunikationsüberwachung reagiert auf Leitungsunterbrechung oder Kurzschluss
- bei Kommunikationsfehlern wird eine Störung gemeldet.
Demnach ist bei Verwendung dieser Technik die Verlegung einer Funktionserhaltleitung für den Datenbus nicht notwendig.
Folgende Daten werden erfasst:
- Ausfall der Allgemeinstromversorgung
- Unterspannungsmeldung
- Ortsangabe (z. B. UVA 1.0G)
- Kurzschluss im Leitungsweg
- Unterbrechung
Der Busnetzwächter kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung oder in Allgemeinverteilungen eingesetzt werden. Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.
Leistungsmerkmale
3-Phasen-Busnetzüberwachung zum Einbau in Verteilungen
Anschluss: Buskabel LAN CAT 7
Technische Daten
Betriebsspannung: 24 V DC +/-15%, 30 mA
Abmessungen: B: 36 mm H: 90 mm T: 61 mmEingänge: 1 x 400 / 230 V AC Messeingang

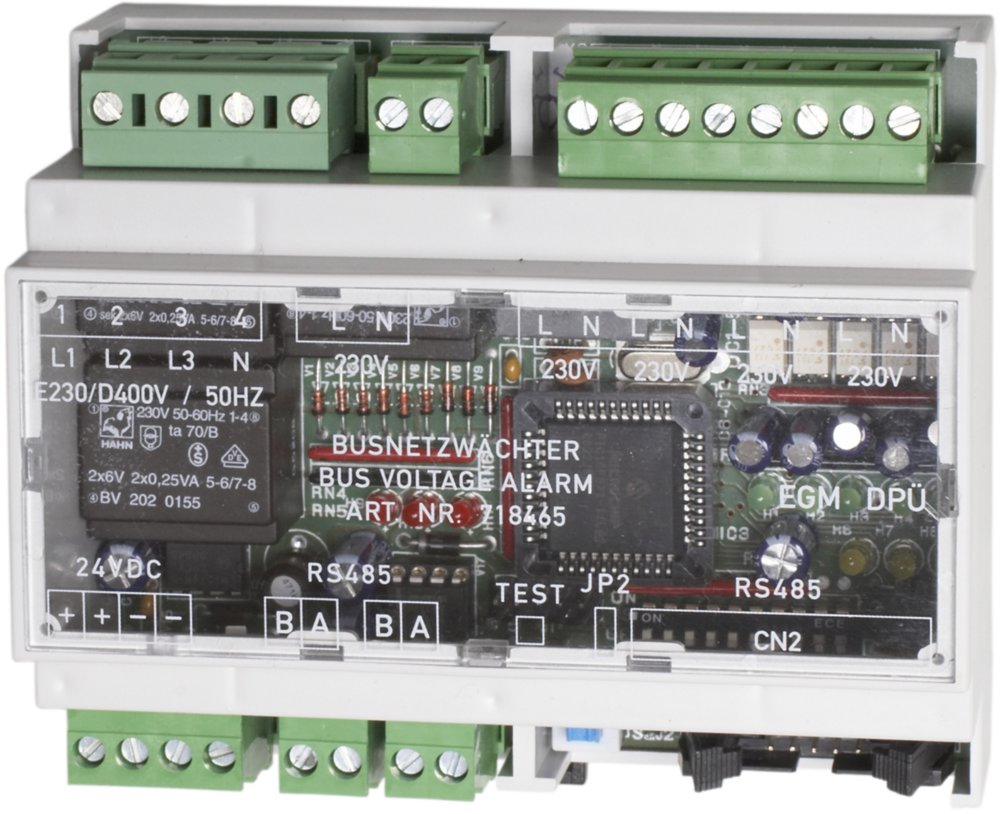

3ph Busnetzwächter 230V + 5 Schalteing.
NBLMM0002
Dieser Busnetzwächter ist systemgebunden und kommuniziert auf direktem Weg mit Anlagen der BUSINESS-Serie. Er ist mit einer Sicherheitsfunktion ausgestattet:
- die Kommunikationsüberwachung reagiert auf Leitungsunterbrechung oder Kurzschluss
- bei Kommunikationsfehlern wird eine Störung gemeldet.
- Einschalten aller Leuchten der entsprechend programmierten Kreise
Demnach ist bei Verwendung dieser Technik die Verlegung einer Funktionserhaltleitung zum EGMDPÜ- Modul nicht notwendig.
Folgende Daten werden erfasst:
- Ausfall der Allgemeinstromversorgung
- Unterspannungsmeldung
- Ortsangabe (z. B. UVA 1.0G)
- Kurzschluss im Leitungsweg
- Unterbrechung
Statusverfolgung via LED:
- Phasenausfall
- Datenbus-Status
- Status jedes einzelnen Eingangs
Der Busnetzwächter kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung oder in Allgemeinverteilungen eingesetzt werden. Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.
Technische Daten
Betriebsspannung: 24 V DC +/-15%, 30 mA
Abmessungen: B: 105 mm H: 90 mm T: 58 mmEingänge: 5x230 V DC + 1x400 / 230 V AC Messeingang
4x Ein-/Ausgangsmodul 24V
NBLAC0036
Jede einzelne im Stromkreis befindliche Leuchte kann einzeln über digitale Eingänge (bis zu 4) geschaltet werden (CBS EURO-Technik). Für die Absicherung der Kreise sind mehrere Sicherungsarten möglich, die laut Vorschrift zugelassen sind. Über externe potenzialfreie Kontakte kann jeder der vier 24 V DC-Eingänge einem oder mehreren Kreisen der Sicherheitsbeleuchtungsanlage zugeordnet werden. Sowohl der Status jedes einzelnen Relais und jedes einzelnen Eingangs als auch der Status des Datenbusses wird über LEDs angezeigt. Das Eingangs-/Relaismodul kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden. Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.
Leistungsmerkmale
Bis zu 4 frei programmierbare Endstromkreise
Maximale Absicherung pro Kreis: 10 AMaximale Gesamtleistung pro Modul: 13,5 A
Technische Daten
Abmessungen: B: 105 mm H: 90 mm T: 58 mm

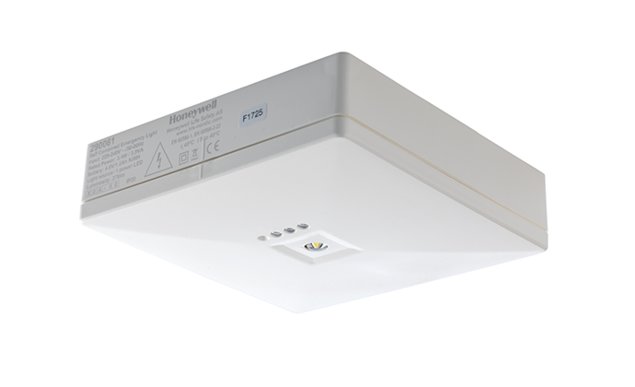

AeriLED AP SET-10 ZBA
NBL290073.S10
AeriLED AP SET-10 ZBA LED 230VLED-Sicherheitsleuchte fürNotbeleuchtungnach DIN EN 1838Schaltbar in Dauer-*/BereitschaftsschaltungInkl. Leuchten Baustein für dasHoneywell CBSEuro Zentralbatteriesystem.Austauschbare Linse für Fluchtwege /Antipanik BereicheFür große Montageabstände undMontagehöhentechn. Lebensdauer der LED:>100.000 StundenEinfache und schnelle MontageWartungsfreundlich*nicht ununterbrochenTechnische Daten:Betriebsspannung:220-240 V AC / 50-60 Hz180-240 V DCLeistungsaufnahme: 4,6W / 4,9VALichtquelle: 1 weiße Power-LEDLichtstärke Netzbetrieb: 360 lmLichtstärke Notbetrieb: 360 lmAdressierung: 1-32Zulassungen: EN 60598-1, EN 60598-2-22,EN 55015, EN 61547, EN 61000-3-2, EN61000-3-3Umgebungstemperatur: -10...60 øCLuftfeuchtigkeit: Bis zu 95 %Schutzgrad: IK08Schutzart: IP20Maße: B: 160mm H: 160mm T: 48mmGewicht: 450gFarbe: WeißMaterialien: PC/ABSMontageart: DeckenaufbaumontageTyp: AeriLED AP SET-10 LED 230VFABRIKAT: HONEYWELL

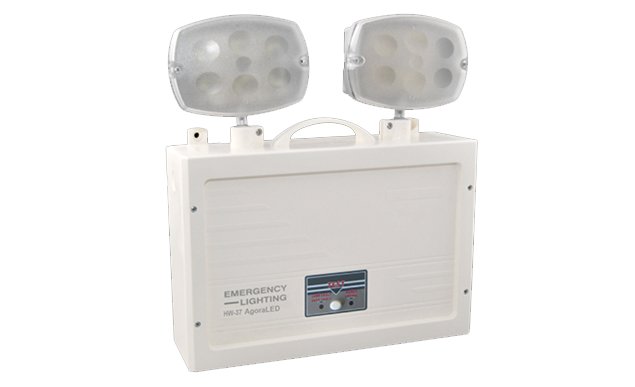

AgoraLED IP65 2X6W SET-30 ZBA
NBL138173.S30
AgoraLED NM LED IP65 230V 2x6W SET30 ZBALED-Antipanik-Notlichtstrahler fürNotbeleuchtungnach DIN EN 1838Für eine großflächige Abdeckung undgroße MontagehöhenInkl. Leuchten Baustein für dasHoneywell CBSEuro Zentralbatteriesystem.techn. Lebensdauer der LED:> 100.000 StundenEinfache und schnelle MontageWartungsfreundlichTechnische Daten:Betriebsspannung:220-240 V AC / 50-60 Hz180-240 V DCLeistungsaufnahme: 21,6 W / 22 VALichtstärke Netzbetrieb: 2850 lmLichtstärke Notbetrieb: 2850 lmLichtquelle: 2x 6 weiße LEDAdressierung: 1-32Zulassungen:EN 60598-1, EN 60598-2-22,EN 55015, EN 61547, EN 61000-3-2,EN 61000-3-3Umgebungstemperatur: -30...60 øCLuftfeuchtigkeit: Bis zu 95 %Schutzgrad: N/ASchutzart: IP65Maße: B: 307mm H: 330mm T: 100mmGewicht: ca. 2300gFarbe: Weiß, RAL 9010Materialien: ABS/PC, PC, AluminiumMontageart: WandmontageTyp: AgoraLED NM LED IP65 230V 2x 6WSET30FABRIKAT: HONEYWELL

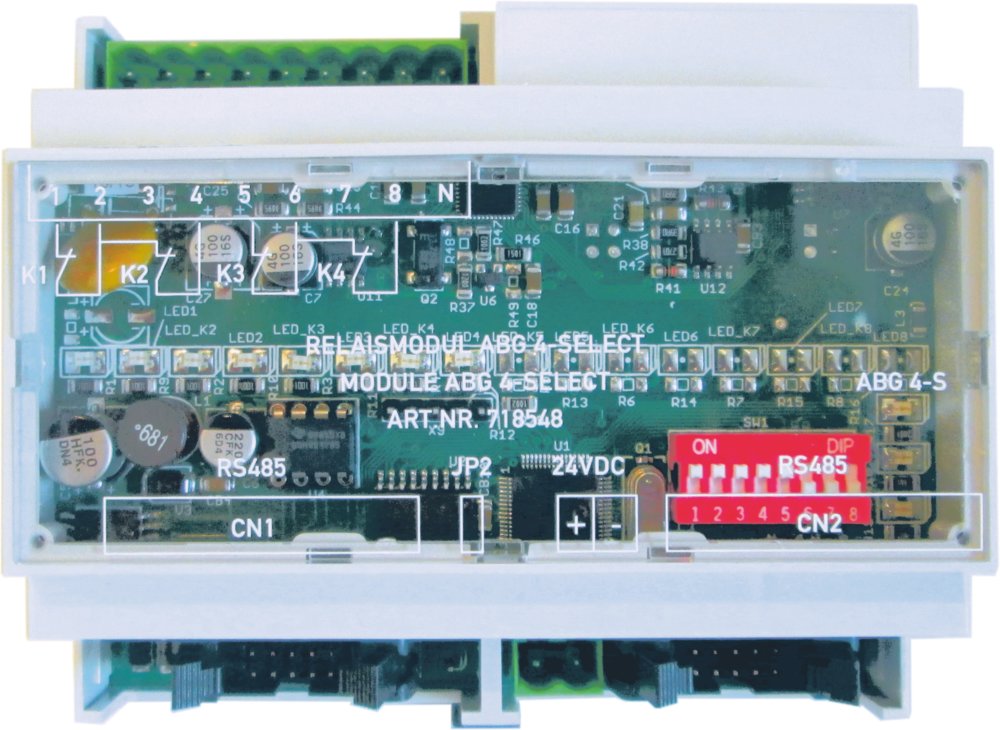

Ausgangsmodul 4 Kreise
NBLAC0037
Jede einzelne im Stromkreis befindliche Leuchte kann einzeln über digitale Eingänge geschaltet werden (CBS Euro BUSINESS-Select-Technik). Zeitgleiche Kalibrierung aller angeschlossenen Stromkreise. Sowohl der Status des Datenbusses als auch der Status jedes einzelnen Abgangs wird über LEDs angezeigt.
Das Abgangsmodul kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden. Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.
Leistungsmerkmale
Bis zu 4 frei programmierbare Endstromkreise mit der Möglichkeit, jede Leuchte innerhalb des Stromkreises einzeln zu schalten
Max. Anschlussleistung: 3000 VAMax. Gesamtleistung pro Modul: 13,5 A
Technische Daten
Betriebsspannung: 24 V DCAbmessungen: B: 105 mm H: 90 mm T: 58 mm

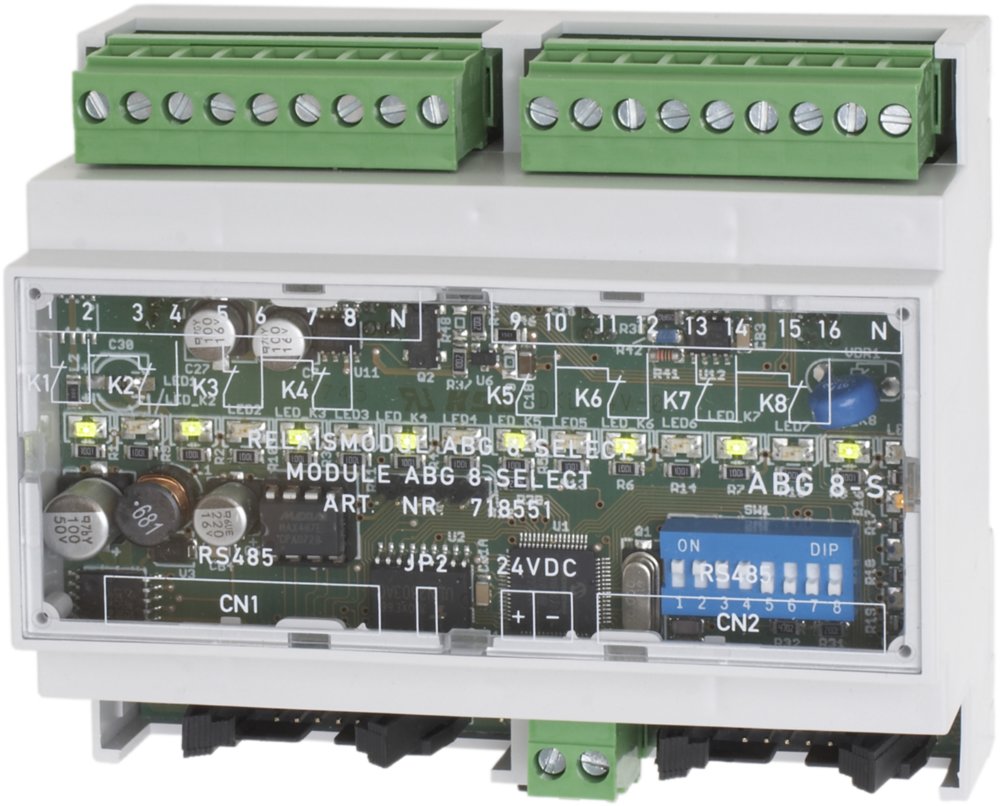

Ausgangsmodul 8 Kreise
NBLAC0038
Jede einzelne im Stromkreis befindliche Leuchte kann einzeln über digitale Eingänge geschaltet werden (CBS Euro BUSINESS-Select-Technik). Zeitgleiche Kalibrierung aller angeschlossenen Stromkreise. Sowohl der Status des Datenbusses als auch der Status jedes einzelnen Abgangs wird über LEDs angezeigt. Über die DIP-Schalter werden sowohl das SET-Protokoll (DIP 6 bis 8) als auch die Adressierung des Moduls innerhalb der Anlage (DIP 1 bis 4) definiert (siehe Schaltplan). Das Abgangsmodul kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden. Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.
Leistungsmerkmale
Bis zu 8 frei programmierbare Endstromkreise mit der Möglichkeit, jede Leuchte innerhalb des Stromkreises einzeln zu schalten
Max. Anschlussleistung: 6000 VAMax. Gesamtleistung pro Modul: 27 A
Technische Daten
Betriebsspannung: 24 V DCAbmessungen: B: 105 mm H: 90 mm T: 58 mm

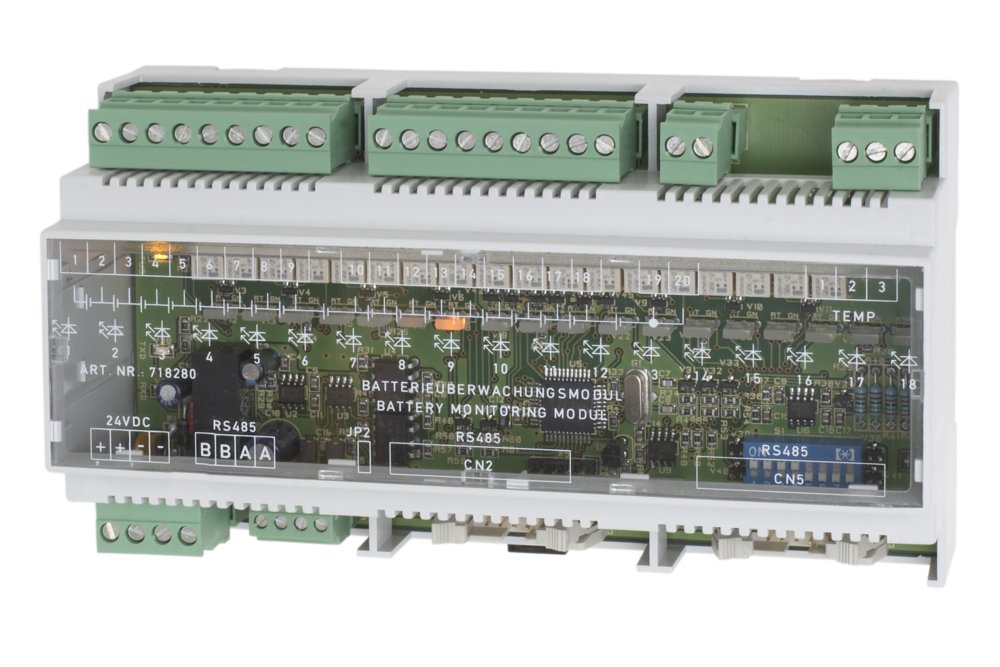

Batterieeinzelblockmessung für 18PB
NBLAC0006
Die Spannung jedes einzelnen Batterieblocks wird wahrend der Entnahme im Rahmen der Kapazitätsprüfung gemessen und gespeichert. Darüber hinaus ermittelt ein Wärmesensor die Batterieumgebungstemperatur. Somit ist eine exakte Dokumentation der Batteriewerte gewährleistet - ohne umständliches Messen in engen Batterieschränken. Das Verwalten, Sortieren und Ausdrucken kann an jedem handelsüblichen PC mit Office-Software erfolgen.
Pro BEB 18 können bis zu 18 Batteriezellen / Blöcke überwacht werden. Je Anlage sind bis zu 16 Module des Typs BEB 18 anschließbar.
Leistungsmerkmale
Angezeigt wird der Status jedes einzelnen Batterieblocks
Einbau in die Zentrale oder den Batterieraum
Daten können über die USB-Schnittstelle am Prozessormodul MPS 3800 / 3900 ausgelesen werdenAnschluss: Buskabel LAN CAT 7
Technische Daten
Betriebsspannung: 24 V DC +/-15%Abmessungen: B: 105 mm H: 90 mm T: 58 mm

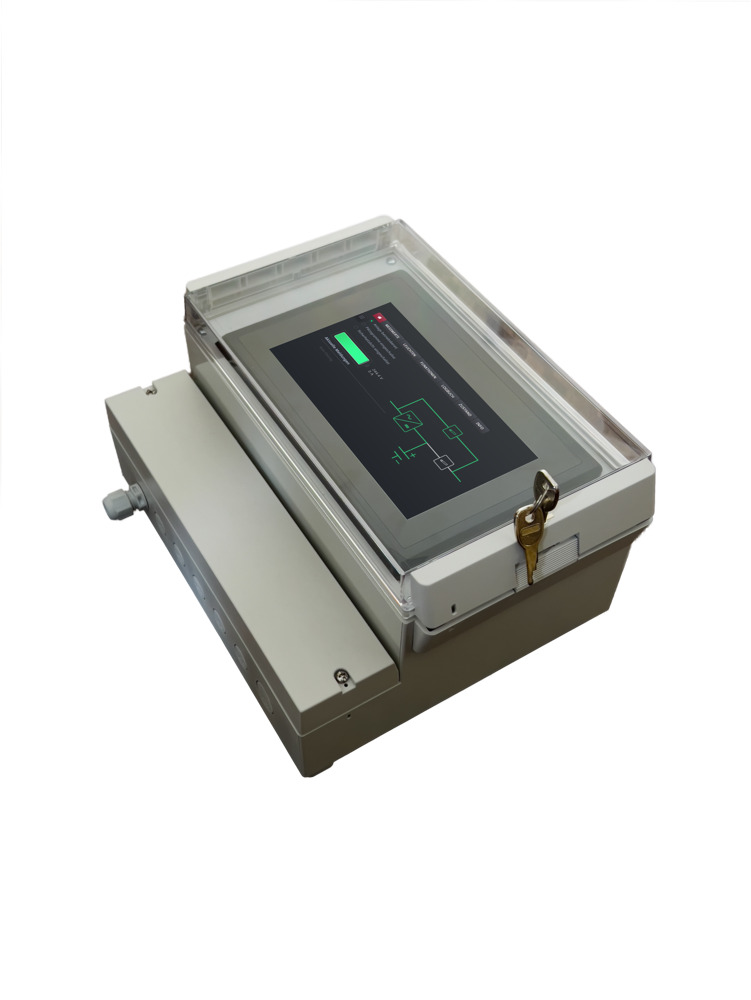

Bedieneinheit Wandmontage IP43 Schlüssel
NBLAC0013
BUS-fähiges Tableau in einem abschließbaren Wandgehäuse zur Überwachung und Konfiguration der Notbeleuchtungsanlage gemäß VDE 0108-100. Über die Anzeige- und Bedieneinheit kann man die Funktion des Sicherheitslichtgeräts überwachen. Zudem gibt es die Möglichkeit, Schaltungen zu programmieren sowie Tests auszulösen.Das Display ist mit einer Schnittstelle zum aktualisieren der Programmvariablen ausgestattet.
Technische Daten
Betriebsspannung: 24 V DC +/-15%
Anschluss: Datenkabel LAN (CAT7)
Schnittstelle: RS 485/RJ45
Schutzart: IP 43
Umgebungstemperatur: 0 °C ... 40 °C
Farbe: lichtgrau, RAL7035Abmessungen: B: 290 mm H: 218 mm T: 146 mm

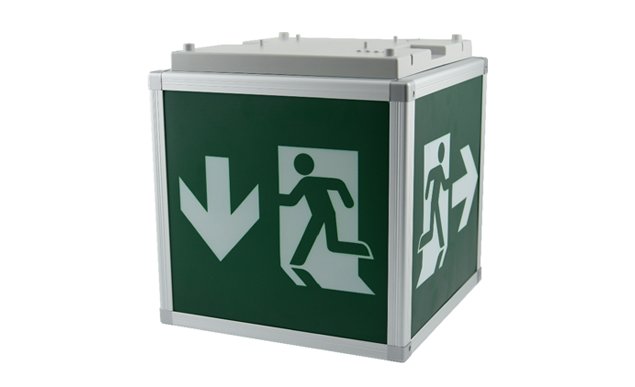

Cube M 50m SET-10 ZBA
NBL138004.S10
Cube M ist eine elegante Rettungszeichenleuchte aus Aluminium für den Innenbereich. Sie passt perfekt in Schulen, Einkaufszentren, Lagerhäuser, Industrie- und Veranstaltungshallen, Terminalgebäude. Cube M ist sowohl zur Nutzung in Neubauten als auch in frisch renovierten Gebäuden geeignet. Die Leuchte wird mit auswechselbaren Piktogrammen (2xD/2xU/RL/B) geliefert. 4 Ringschrauben zur abgehängten Montage sind im Lieferumfang enthalten.
Montagearten: Deckenmontage
Leistungsmerkmale
LED-Rettungszeichenleuchte
Adressbaustein für CBS-Euro-
Zentralbatterieanlagen
Einfache Adressierung: 1-32
Einfache und schnelle Montage/Wartung
Lichtstärke: 410lmLebensdauer der LED > 100.000 Stunden
Technische Daten
Betriebsspannung: 220-240 VAC, 50-60 Hz
Rel. Luftfeuchte: < 95 %
Schutzart: IP40
Farbe: eloxiertes Aluminium / grauer Kunststoff
Material: Aluminium, ABS/PC, PC, Acrylplatte
Gewicht: ca. 2550 g
Erkennungsweite: 26 m
Umgebungstemperatur: -10 °C ... 60 °C
Abmessungen: B: 310 mm H: 310 mm T: 330 mm
Zulassung: EN 60598-1, EN 60598-2-22, EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3

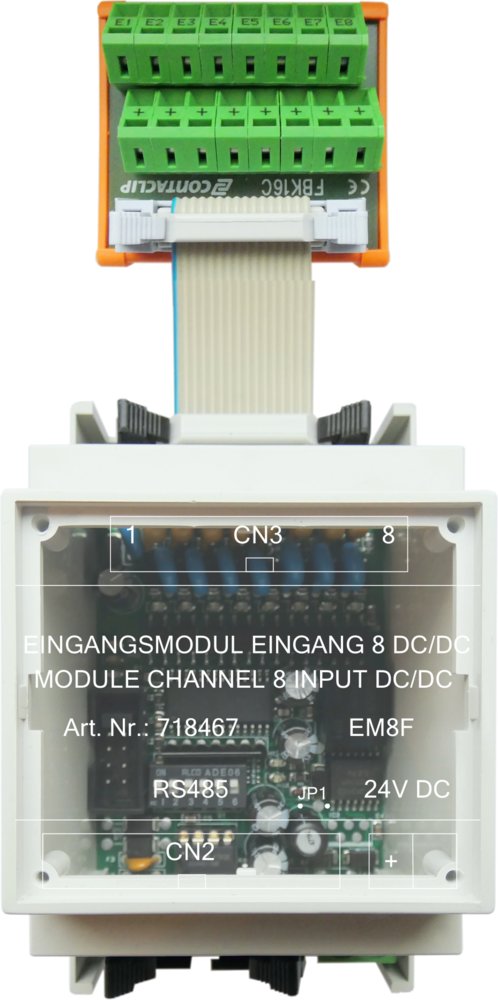

Eing.-modul 8 Eing. 16-pol. Flachkabel
NBLAC0035
Über externe potenzialfreie Kontakte kann jeder der acht Eingange einem oder mehreren Kreisen der Sicherheitsbeleuchtungsanlage zugeordnet werden. Verbindung zum Kontaktblock über ein 16-poliges Flachband. Sowohl der Status des Datenbusses als auch der Status jedes einzelnen Eingangs wird über LEDs angezeigt:
LED leuchtet - der externe Schalter ist geschlossen
LED leuchtet nicht - der externe Schalter ist geöffnet
Das Eingangsmodul kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden.
Leistungsmerkmale
Bis zu 8 digitale Eingänge zur Programmierung der Abgangskreise
Technische Daten
Betriebsspannung: 24 V DC +/-15%Abmessungen: B: 53 mm H: 90 mm T: 58 mm

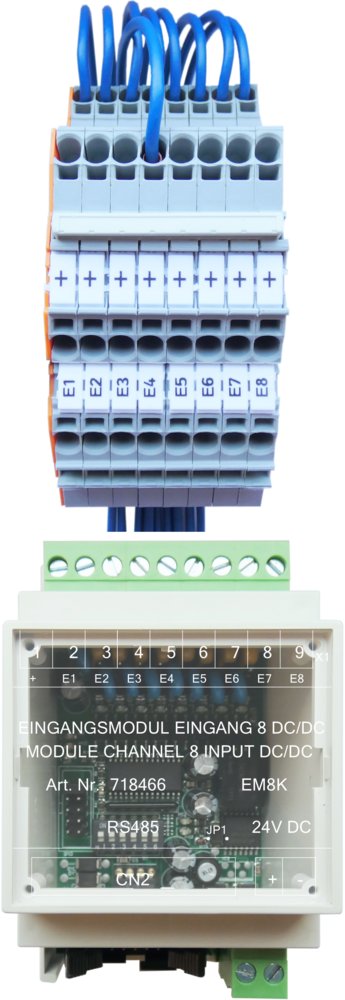

Eing.-modul 8 Eing. 9-polige Klemme
NBLAC0034
Über externe potenzialfreie Kontakte kann jeder der acht Eingange einem oder mehreren Kreisen der Sicherheitsbeleuchtungsanlage zugeordnet werden. Verbindung zum Kontaktblock über konventionelle Verdrahtung.
Sowohl der Status des Datenbusses als auch der Status jedes einzelnen Eingangs wird über LEDs angezeigt.
Das Eingangsmodul kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden.
Leistungsmerkmale
Bis zu 8 digitale Eingänge zur Programmierung der Abgangskreise
Technische Daten
Betriebsspannung: 24 V DCAbmessungen: B: 53 mm H: 90 mm T: 58 mm

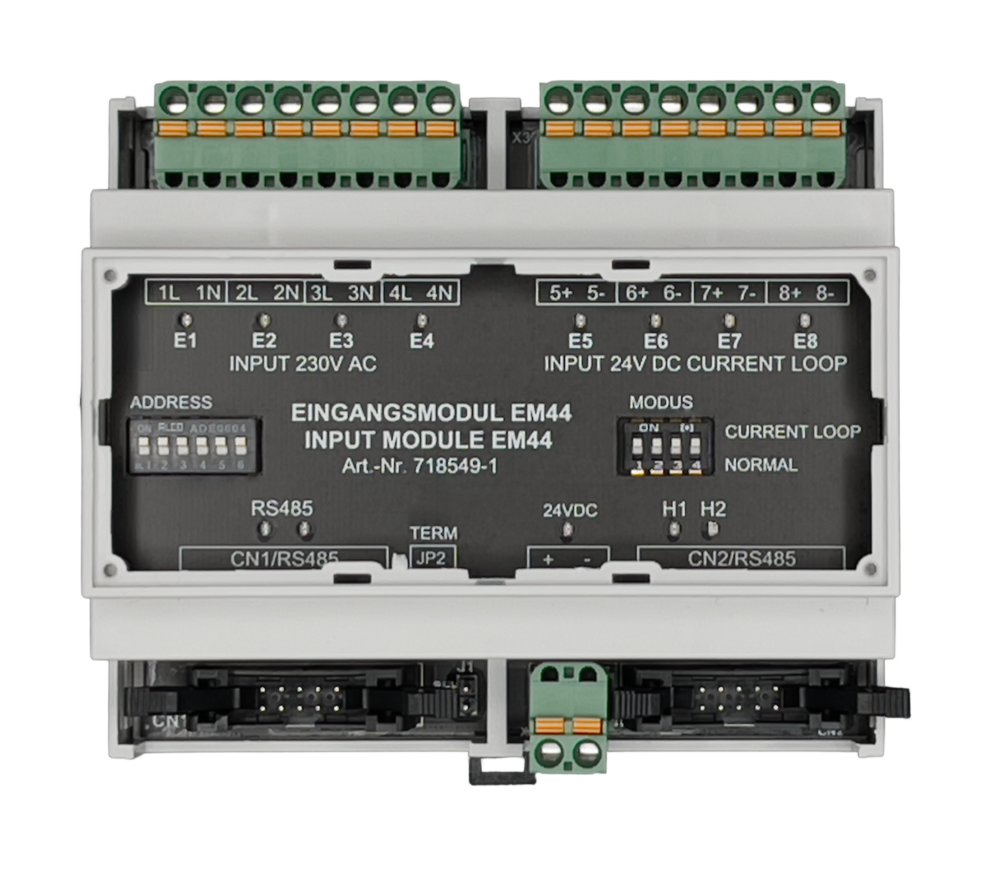

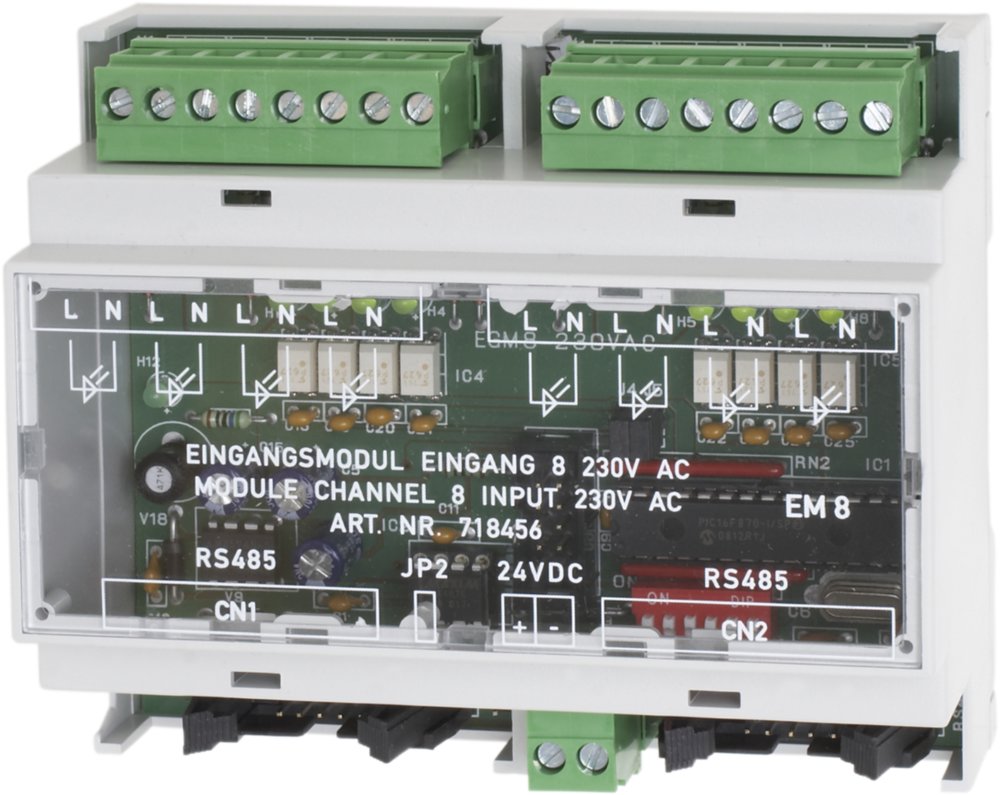

Eingangsmodul 8 Eingänge für 230VAC
NBLAC0026
Über eine externe Fremdspannung 230 V AC (VDE-Bestimmungen für Fremdspannungen beachten!) kann jeder der acht Eingänge einem oder mehreren Kreisen der Sicherheitsbeleuchtungsanlage zugeordnet werden. Sowohl der Status des Datenbusses als auch der Status jedes einzelnen Eingangs wird über LEDs angezeigt:
LED leuchtet - der externe Schalter ist geschlossen LED leuchtet nicht - der externe Schalter ist geöffnet
Das Eingangsmodul kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden. Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.
Leistungsmerkmale
Bis zu 8 digitale Eingänge zur Programmierung der Abgangskreise
Eingang pro Kanal: 230 V AC (L/N)
Alle Eingänge sind galvanisch getrennt (Einspeisung von mehreren FI-Kreisen möglich)
Technische Daten
Betriebsspannung: 24 V DC +/-15%Abmessungen: B: 105 mm H: 90 mm T: 58 mm
Eingangsmodul 8 f. ext. pot-freie Kont.
NBLAC0027
Über externe potenzialfreie Kontakte kann jeder der acht Eingange einem oder mehreren Kreisen der Sicherheitsbeleuchtungsanlage zugeordnet werden. Sowohl der Status des Datenbusses als auch der Status jedes einzelnen Eingangs wird über LEDs angezeigt:
LED leuchtet - der externe Schalter ist geschlossen LED leuchtet nicht - der externe Schalter ist geöffnet
Das Eingangsmodul kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden. Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.
Technische Daten
Betriebsspannung: 24 V DC +/-15%Abmessungen: B: 105 mm H: 90 mm T: 58 mm

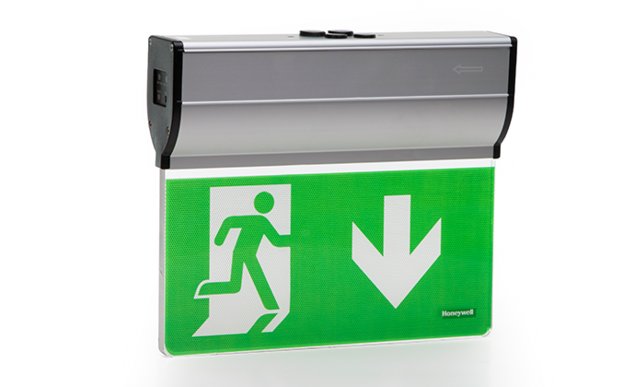

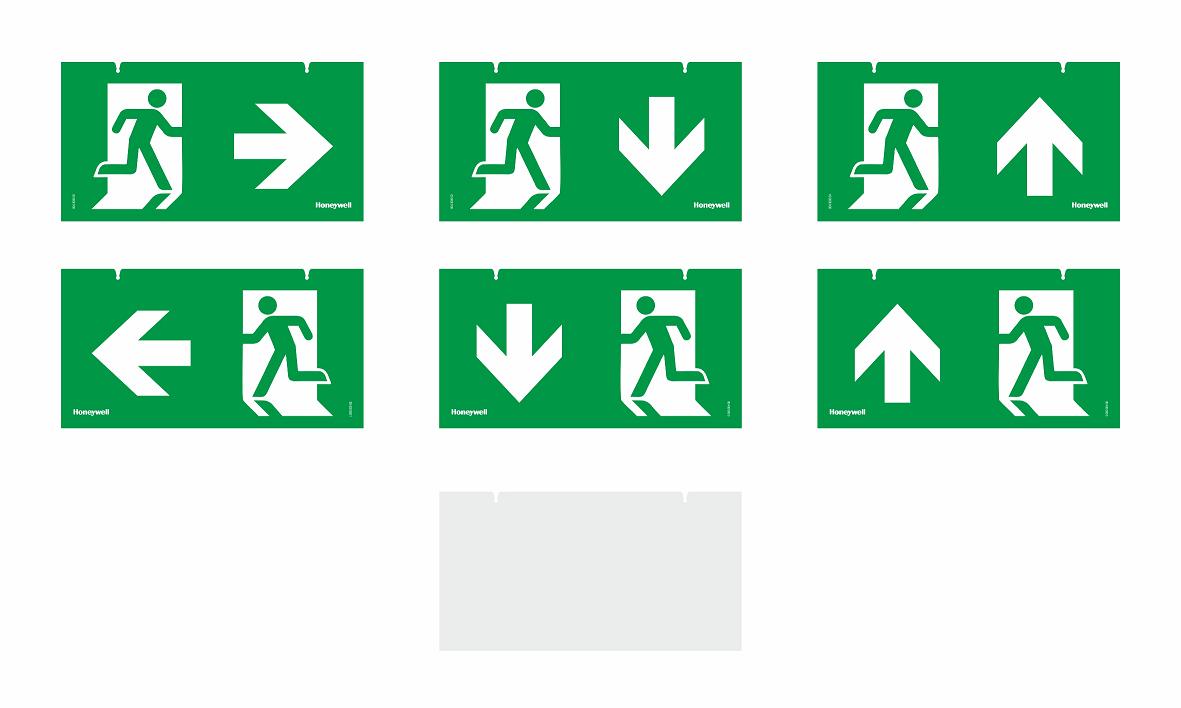

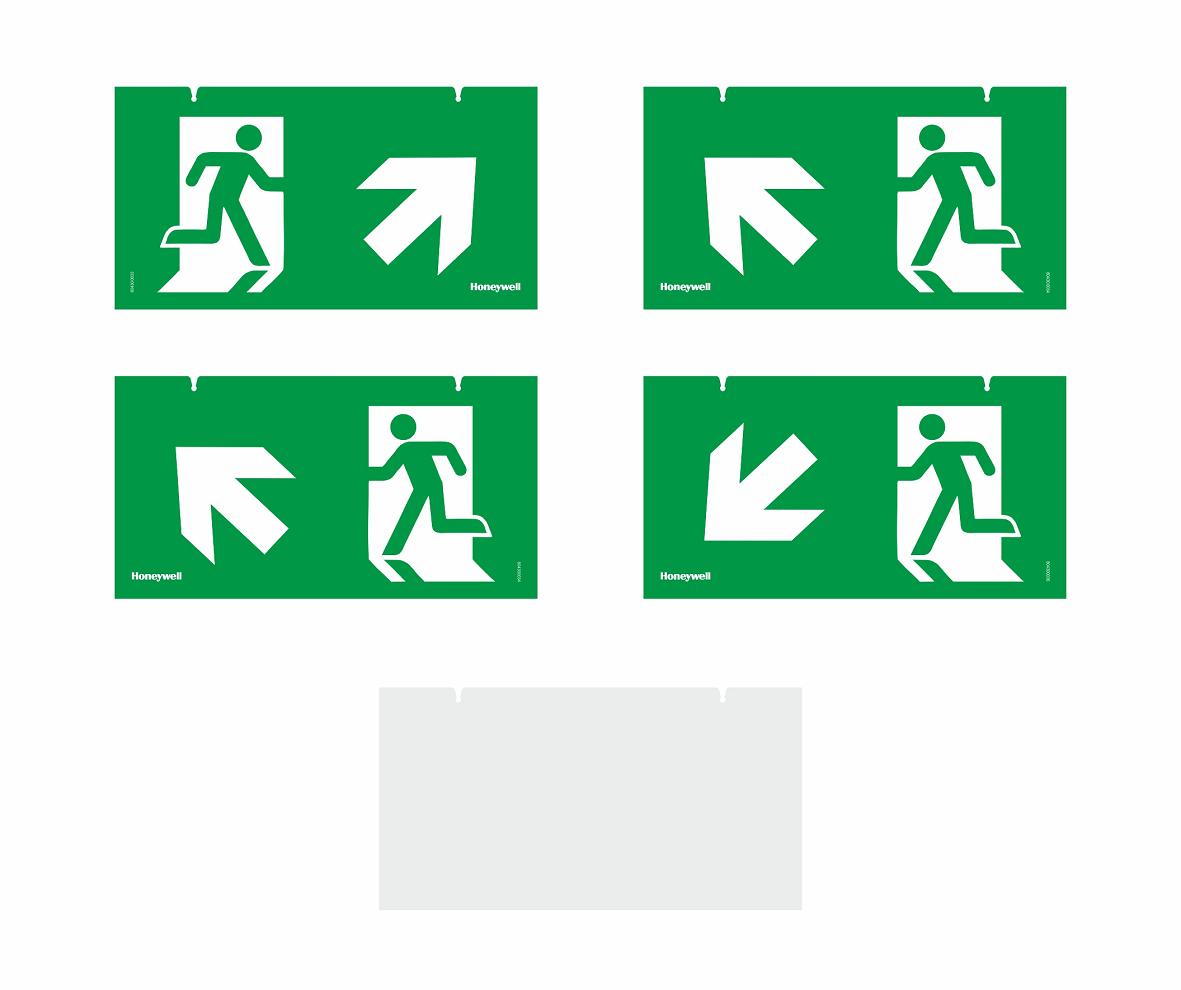

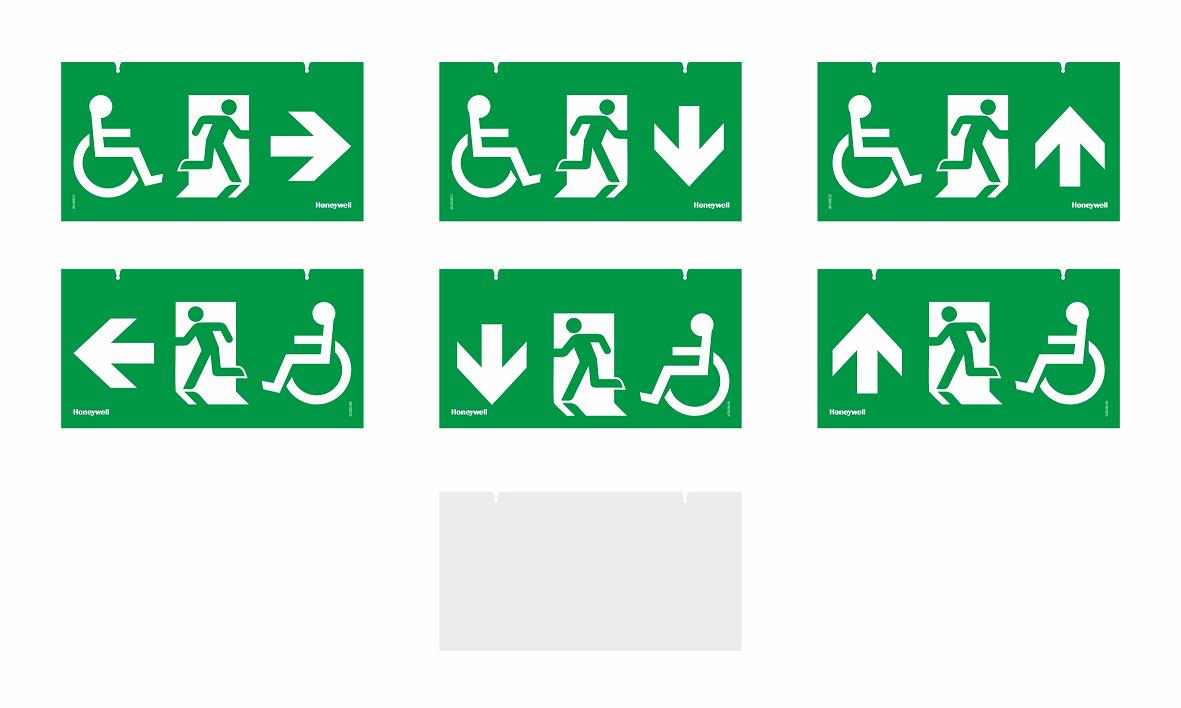

ExiLED Pro M 25m SET-10 ZBA
NBL138087.S10
ExiLED ist eine elegante Rettungszeichenleuchte aus Aluminium und Plexiglas zur Installation in Innenräumen. Passt perfekt in Bürogebäude, Kinos, Hotels, Einkaufszentren, Cafes und Restaurants. Die einzigartige Rasterschichttechnologie sorgt für eine gleichmäßige Lichtverteilung auf der Scheibe. ExiLED ist sowohl zur Nutzung in Neubauten als auch in frisch renovierten Gebäuden geeignet. Die Leuchte wird mit austauschbaren Piktogrammen geliefert, die für eine einseitige oder doppelseitige Verwendung (2xD/2xU/RL/B) geeignet sind. Erhältlich auch in Erkennungsweite 40m (Art.- Nr. 138126.S10).
Montagearten: Universal (Wand/Decke).
Leistungsmerkmale
LED Rettungszeichenleuchte
Adressbaustein für CBS-Euro-Zentralbatterieanlagen
Einfache Adressierung 1-32
Lichtstärke: 200lm
Lebensdauer der LED > 100.000 StundenEinfache und schnelle Montage/Wartung
Technische Daten
Betriebsspannung: 220-240 VAC / 50-60 Hz
Rel. Luftfeuchte: < 95 %
Schutzart: IP40
Farbe: Aluminium / schwarzer Kunststoff
Material: Aluminium, Acrylplatte, Kunststoff
Gewicht: ca. 480 g
Erkennungsweite: 25 m doppelseitig
Umgebungstemperatur: 5 °C ... 40 °C
Abmessungen: B: 265 mm H: 222 mm T: 53 mm
Zulassung: EN 60598-1, EN 60598-2-22, EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3

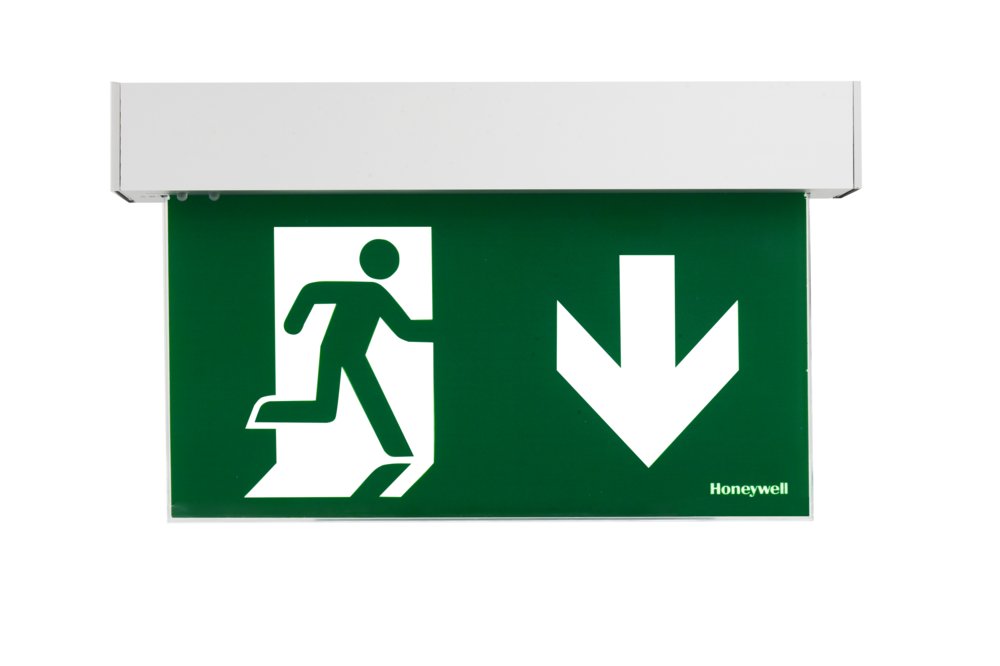

ExiLED Pro M 30m SET-10 ZBA
NBL138011.S10
ExitLED PRO ist eine elegante Notleuchte aus Aluminium und Plexiglas zur Installation in Innenräumen. Passt perfekt in Bürogebäude, Kinos, Hotels, Einkaufszentren, Cafes und Restaurants.
Die Leuchte ist sowohl zur Nutzung in Neubauten als auch in frisch renovierten Gebäuden geeignet.
Montagearten: Universal (Wand/Decke).
Leistungsmerkmale
LED Rettungszeichenleuchte
Adressbaustein für CBS-Euro-Zentralbatterieanlagen
Einfache Adressierung 1-32
Lichtstärke: 220lm
Lebensdauer der LED > 100.000 StundenEinfache und schnelle Montage/Wartung
Technische Daten
Betriebsspannung: 220-240 VAC / 50-60 Hz
Rel. Luftfeuchte: < 95 %
Schutzart: IP40
Farbe: Aluminium
Material: Aluminium, Acrylplatte
Gewicht: ca. 950 g
Erkennungsweite: 30 m doppelseitig
Umgebungstemperatur: -10 °C ... 60 °C
Abmessungen: B: 347 mm H: 205 mm T: 50 mm
Zulassung: EN 60598-1, EN 60598-2-22, EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3

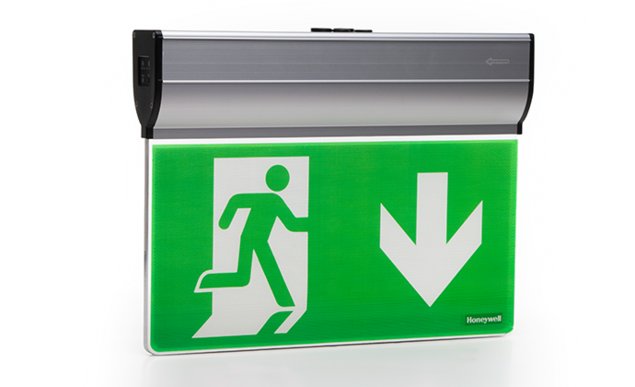

ExiLED Pro M 40m SET-10 ZBA
NBL138126.S10
ExiLED ist eine elegante Rettungszeichenleuchte aus Aluminium und Plexiglas zur Installation in Innenräumen. Passt perfekt in Bürogebäude, Kinos, Hotels, Einkaufszentren, Cafes und Restaurants. Die einzigartige Rasterschichttechnologie sorgt für eine gleichmäßige Lichtverteilung auf der Scheibe. ExiLED ist sowohl zur Nutzung in Neubauten als auch in frisch renovierten Gebäuden geeignet. Die Leuchte wird mit austauschbaren Piktogrammen geliefert, die für eine einseitige oder doppelseitige Verwendung (2xD/2xU/RL/B) geeignet sind. Erhältlich auch in der Ausführung mit einer Erkennungsweite von 25m, Art.-Nr.: 138087.S10.
Montagearten: Universal (Wand/Decke).
Leistungsmerkmale
LED Rettungszeichenleuchte
Adressbaustein für CBS-Euro-Zentralbatterieanlagen
Einfache Adressierung 1-32
Lichtstärke: 240lm
Lebensdauer der LED > 100.000 StundenEinfache und schnelle Montage/Wartung
Technische Daten
Betriebsspannung: 220-240 VAC / 50-60 Hz
Rel. Luftfeuchte: < 95 %
Schutzart: IP40
Farbe: Aluminium / schwarzer Kunststoff
Material: Aluminium, Acrylplatte, Kunststoff
Gewicht: ca. 620 g
Erkennungsweite: 40 m doppelseitig
Umgebungstemperatur: -10 °C ... 60 °C
Abmessungen: B: 366 mm H: 272 mm T: 53 mm
Zulassung: EN 60598-1, EN 60598-2-22, EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3
