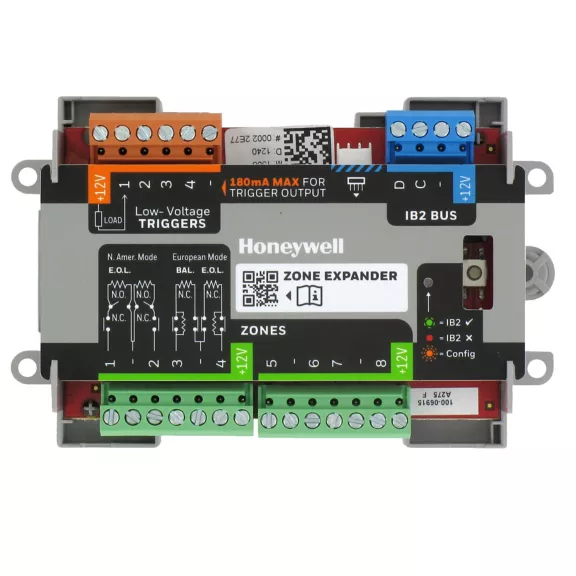

Das E/A Zonenerweiterungsmodul bietet acht zusätzliche festverdrahtete Eingänge für die Verwendung mit ACS PRO Controller und vier zusätzliche Niederspannungs-Schaltausgänge.Das Modul ist geeignet für die Wandmontage im mitgelieferten Kunststoff-Gehäuse. Das modulare Design erlaubt mit Hutschienen-Adaptern die Montage auf DIN-Rail und Einbau in dem ACS PRO-Wandgehäuse (zukünftig auch in dem 19-Zoll-Gehäuse) oder Montage direkt auf dem ACS PRO Controller. Die Überwachung der Eingänge kann programmiert werden für 1K Ohm, 2K2 Ohm (wie ACS PRO) oder 12K1 Ohm (rückwärtskompatibel mit ACS-8). Ebenso ist es möglich die Eingänge digital, ohne Widerstand einzustellen. Die 4 Ausgänge sind elektronisch (13,7 VDC) und schalten aktiv mit 0 VDC  Leistungsmerkmale: 8 überwachte Eingänge mit 1k, 2k2, oder 12k1 Ohm oder digital ohne Widerstand 4 Niederspannungs-Schaltausgänge, 13,7 VDC, 180mA je Ausgang Integrierte Sabotagekontakte Einfache Montage im Kunststoff-Gehäuse Geeignet für Inneneinsatz Status LEDs Modulare Verwendung des Gehäuses Schnittstelle: RS-485-IB2 Voraussetzung ist die aktivierte ACS-LIC2D Lizenz im ACS PRO   technische Daten:Betriebsspannungsbereich 10 V DC ... 14,5 V DC Nennspannung 13,8 V DC Ruhestrom 35 mA Spannung Eingänge 3,3 V DC Stromaufnahme max. 60 mA (alle Eingänge aktiv) Widerstandstoleranz 1% Schaltspannung Ausgänge 13,7 V DC (schaltet nach GND) Ausgangsbelastung max. 180 mA (je Ausgang) Schutzart gem. EN60529 IP42 Schlagschutz IK06 Betriebstemperaturbereich -10 °C ... 50 °C Gewicht einschl. Gehäuse 263 g Farbe Decke weiss, ähnlich RAL 9003 Abmessung Gehäuse (B x H x T) 146 x 146 x 34 mm

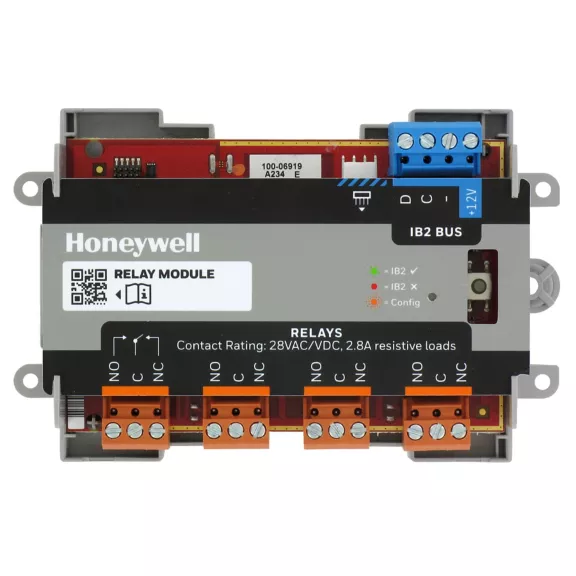

Das Relaismodul bietet vier zusätzliche programmierbare, nicht überwachte Relais für die Verwendung mit dem ACS PRO ControllerDas Modul ist geeignet für die Wandmontage im mitgelieferten Kunststoff-Gehäuse. Das modulare Design erlaubt mit Hutschienen-Adaptern die Montage auf DIN-Rail und Einbau in dem ACS PRO-Wandgehäuse (zukünftig auch in dem 19-Zoll-Gehäuse) oder Montage direkt auf dem ACS PRO Controller.   Leistungsmerkmale:4 Relais-Ausgänge Potentialfreie Wechslerkontakte Integrierte Sabotagekontakte Einfache Montage im Kunststoff-Gehäuse Geeignet für Inneneinsatz Status LEDs Modulare Verwendung des Gehäuses Schnittstelle: RS-485-IB2 Voraussetzung ist die aktivierte ACS-LIC2D Lizenz im ACS PRO  Technische Daten Betriebsspannungsbereich 10 V DC ... 14,5 V DC Nennspannung 13,8 V DC Ruhestrom 15 mA Stromaufnahme max. 185 mA (alle Relais aktiv) Kontaktbelastung Relais 28 V DC / 2,8 A (ohmsche Last) Schutzart gem. EN60529 IP42 Schlagschutz IK06 Betriebstemperaturbereich -10 °C ... 50 °C Gewicht einschl. Gehäuse 256 g Farbe Decke weiss, ähnlich RAL 9003 Abmessung Gehäuse (B x H x T) 146 x 146 x 34 mm

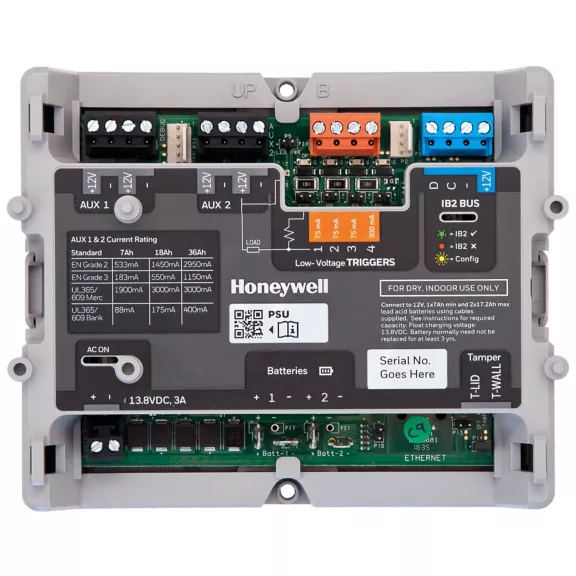

Die abgesetzte Stromversorgung (RPS) ist eine zusätzliche, intelligente Stromversorgung. Sie bietet zwei zusätzliche 12 VDC /1,5 A Versorgungen für Module und Peripheriegeräte, die eine externe Stromversorgung benötigen (z.B. Türöffner und elektronische Schlösser) und bietet zusätzlich eine AkkuBackup-Lösung, falls erforderlich.Das Modul hat vier zusätzliche Niederspannungs-Schaltausgänge (Open-Collector) die aber voraussichtlich erst in 2026 zur Verfügung stehen werden. Das Netzteil ist für den Einbau in das MPA2ENCME-Metallgehäuse konzipiert und mit dessen 3,3-A-Netzteil kompatibel. Wenn die RPS in das MPA2ENCME eingebaut ist, bietet das Gehäuse immer noch Platz für zwei MPI-Erweiterungs-Module oder ein DCM Plus Modul.   Leistungsmerkamle:Stromversorgung mit zusätzlicher Akku-Backup-Lösung Geeignet für Inneneinsatz im Gehäuse Status LEDs Modulare Verwendung des Gehäuses Kompatibel für Installation der Erweiterungsmodule MPIEIO84E (E/A) und MPIEOP4 (4 Relais). Schnittstelle: vorbereitet für IB2-Anbindung an ACS PRO  Technische Daten Betriebsspannungsbereich 13,6 V DC ... 14,5 V DC Nennspannung 14 V DC Ruhestrom 35 mA Spannung Eingänge 3,3 V DC Akkukapazität max. 2 x 12 V / 18 Ah Ausgangsspannung AUX1/AUX2 13,8 V DC Ausgangsstrom AUX1/AUX2 max. 1,5 A (je Ausgang) Open Collector Schaltspannung 13,8 V DC (schaltet nach GND) Open Collector Ausgangsstrom 75 mA (Ausgang 1 bis 3); 250 mA (Ausgang 4)Schutzart gem. EN60529 IP30 in MPA2ENCME (sonst abhängig vom Gehäuse) Schlagschutz abhängig vom Gehäuse Betriebstemperaturbereich -10 °C ... 50 °C Gewicht 250 g Abmessung Gehäuse (B x H x T) 157 x 127 x 42 mm

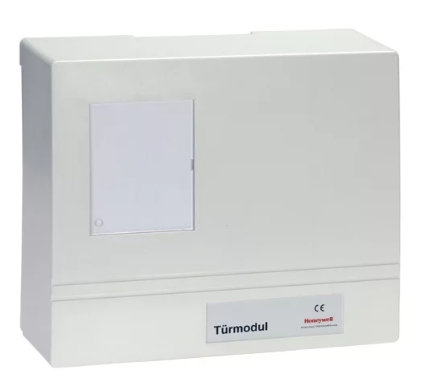

Türmodul für EMA- und ZK-Zentralen  Zur Verwendung an MB-Secure und MB-Classic als IK3-Schalteinrichtung und an ACS PRO und ACS-8 als Türmodul.  Ermöglicht den Anschluß aller benötigten Kontakte, Melder und Ausgänge zur Überwachung und Steuerung, Melder und Ausgänge zur Überwachung und Steuerung der Tür für Scharf-/Unscharf bzw. Zutrittskontrolle. Als Eingabeeinrichtung können über rückwirkungsfreie Schnittstellen je nach Betriebsart bis zu 4 Leser angeschlossen werden. Zur Ansteuerung von Sperreinrichtungen stehen zwei Relais zur Verfügung   *********************************************************************** Nicht kompatibel zu 019038.10 Sperrelement SLIM-LOCK ***********************************************************************   Leistungsmerkmale an MB-Secure (PRO) /  MB-Classic als IK3: - Scharf-/Unscharf und ZK mit demselben Leser - Berechtigungssteuerungen erfolgen durch EMZ, optional durch IQMA/IQSC - Unterschiedliche S/US und ZK-Kriterien   für Innen und Außen (MB-Secure) - Mehrpersonen-ZK bis zu 9 Personen für   Innen und Außen - Bereichswechselkontrolle (MB-Secure) - BUS-2 Schnittstelle zu  MB-Secure / MB-Classic - Modulbus/RS-485 Schnittstelle für bis   zu vier Leser mit beliebiger RFID  Technologie - Überwachte MG-Eingänge für: - Öffnungskontakt - Glasbruchsensor, löschbar - ext. Deckelkontakt - Eingang für Riegelschaltkontakt - Eingang für Türfreigabe-Taster - Eingang für Anwesenheitsüberwachung - Eingänge für Rückmeldung von Sperrelement 1/3 - Relais für Sperreinrichtung, umkonfigurierbar auf Sperrelement-Ansteuerung - Relais für ZK-Türöffner - Ankerkontakt - Summer - DIP-Schalter für BUS-2 Adresse - Deckelkontakt/Wandabreißkontakt - Firmware-Update über BUS-2   Leistungsmerkmale an ACS-4/ ACS-8 im Türmodul-Modus: - Zutrittskontrolle für zwei Türen oder  für eine Tür mit Ein-/Ausgangsleser - Zwei Schnittstellen für Clock/Data-Leser/Tastatur mit LED rot+grün - Frei programmierbare Ein-/Ausgänge:  - Drei überwachte MG-Eingänge  - Drei digitale Eingänge  - Ein Halbleiterausgang - Zwei Relais  - zwei Eingänge zur Überwachung Netzteil - Summer - DIP-Schalter für BUS-Adresse - Deckelkontakt/Wandabreißkontakt   technische Daten Betriebsnennspannung 12 V DC Betriebsspannungsbereich 9 V bis 15 V DC Ausgangsspannung 12 V DC, kurzschlussfest, strombegrenzt auf 200 mA Ruhestrom < 15 mA (Maximalwert) Stromaufnahme typ. 25 mA (AWE + alle Eingänge + IK3-Leser) Relaiskontaktbelastbarkeit max. 2 A, 30 V AC/DC, 30 VA Schutzart nach EN 60529 IP30 Umweltklasse gemäß VdS II Betriebstemperaturbereich -5 °C bis +55 °C Abmessungen (B x H x T) 118 x 118 x 31 mm   VdS-Anerkennung: G123030

An dem Türmodul wird die komplette Türperipherie verdrahtet. Das Türmodul ist Teilnehmer auf dem Modulbus und kommuniziert über eine integrierte RS-485-Schnittstelle mit dem ACS-8 und dem ACS PRO Controller.Das ACS PRO oder ACS-8 enthält die Zutrittskontrollrechte und trifft die Entscheidungen. Mit IQ MultiAccess (ab V3 mit ACS-8 und ab V25 mit ACS PRO) kann ein Türmodul wahlweise eine oder zwei Türen steuern. Bei Betrieb des Türmoduls an ACS PRO oder ACS-8, können an diesem auch Wiegand-Leser angeschlossen werden.   Leistungsmerkmal: 2 Clock/Data-Leser/Tastatur Öffnungskontakt für 1 oder 2 Türen Türöffnertaster für 1 oder 2 Türen Rückmeldekontakt für 1 oder 2 Türen 2 Relais + Halbleiterausgang programmierbar als TürRelais für 1 oder 2 Türen bzw. programmierbar als Alarmoder Sabotageausgang   Zusätzlich: Integriertes Netz-/Ladeteil Akkustellplatz 1 x 018002.10 (2,0 Ah)    Technische Daten: Betriebsnennspannung 230 V AC Betriebsspannungsbereich 230 V AC -15% bis +10% Stromaufnahme in Ruhe ohne ext. Verbraucher 65 mA Betriebstemperaturbereich -5 °C bis +55 °C Lagerungstemperaturbereich -25 °C bis +70 °C Umweltklasse gemäß VdS II Gehäuse Kunststoff Abmessungen (B x H x T) 250 x 210 x 100 mm Akkustellplatz 1 x 018002.10 (2,0 Ah) Farbe grauweiß, ähnlich RAL 9002
