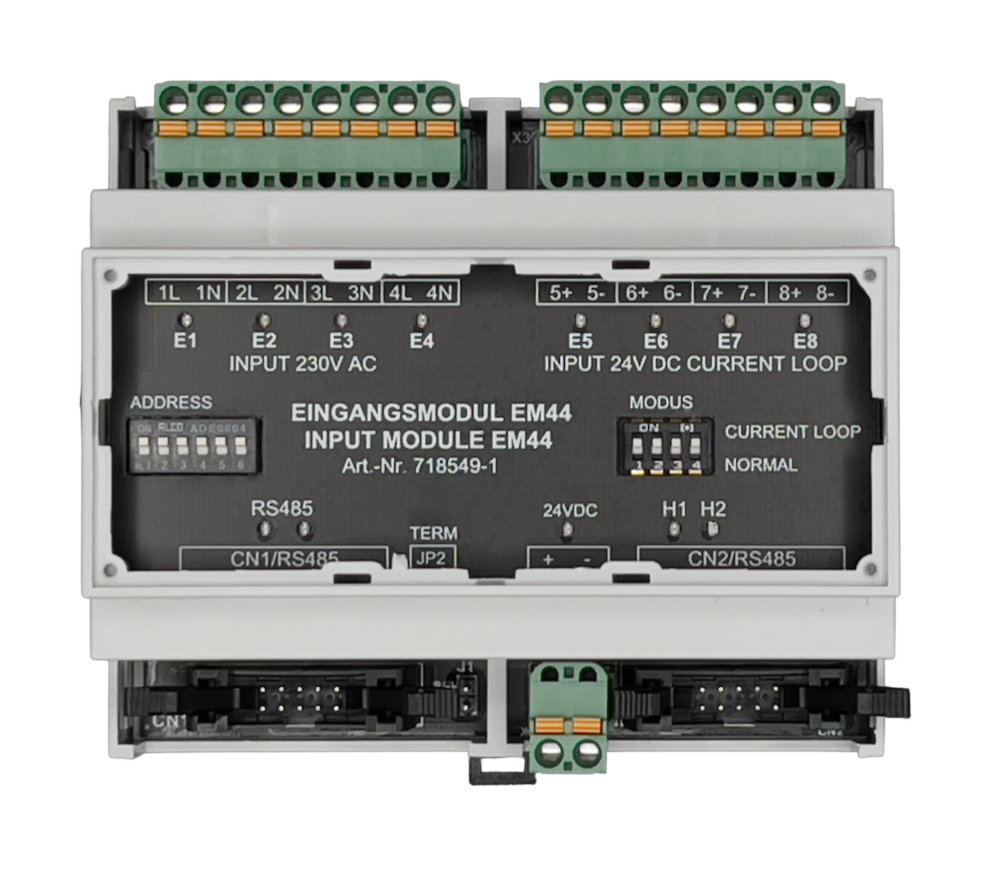

Inputmodul 4x230/24V inkl 4x Widerstände
- Artikel-Nr.: NBLIM0404
- LAN: IM0404
- Hersteller: Inputmodul
510,00 €*
Preiseinheit:
1
Verpackungseinheit:
1
Inhalt:
1 Stück
"Inputmodul 4x230/24V inkl 4x Widerstände"
E1-E4
Über eine externe Fremdspannung 230 V AC (VDE-Bestimmungen für Fremdspannungen beachten!) kann jeder der vier 230 V AC-Eingänge einem oder mehreren Kreisen der Sicherheitsbeleuchtungsanlage zugeordnet werden. Die 230 V AC-Eingänge (L/N) sind galvanisch getrennt (Einspeisung von mehreren FI-Kreisen möglich).
Wahlweise
E5-E8 (mit Jumper)
Über externe potenzialfreie Kontakte und einen Abschlusswiderstand (1,5 k¶) kann jeder der vier 24 V DC-Stromschleifen-Eingänge einem oder mehreren Kreisen der Sicherheitsbeleuchtungsanlage zugeordnet werden. (Werkseinstellung)
E5-E8 (ohne Jumper)
Jeder der 24 V DC-Eingange kann als digitaler Eingang verwendet werden - nach Entfernung des jeweiligen Jumpers.
Sowohl der Status des Datenbusses (gelbe LEDs) als auch der Status jedes einzelnen Eingangs (grüne LEDs).
Das Eingangsmodul kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden. Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.
Leistungsmerkmale
Modul für vier Lichtschalterabfragen und vier Netzwächterstromschleife
Eingänge:
Eingänge 4 x 230 V AC und
4 x 24 V DC Stromschleife
1,5 k¶ Abschlusswiderstand
Technische Daten
Betriebsspannung: 24 V DC /- 15 %, 25-70 mA
Abmessungen: B: 105 mm H: 90 mm T: 58 mm
