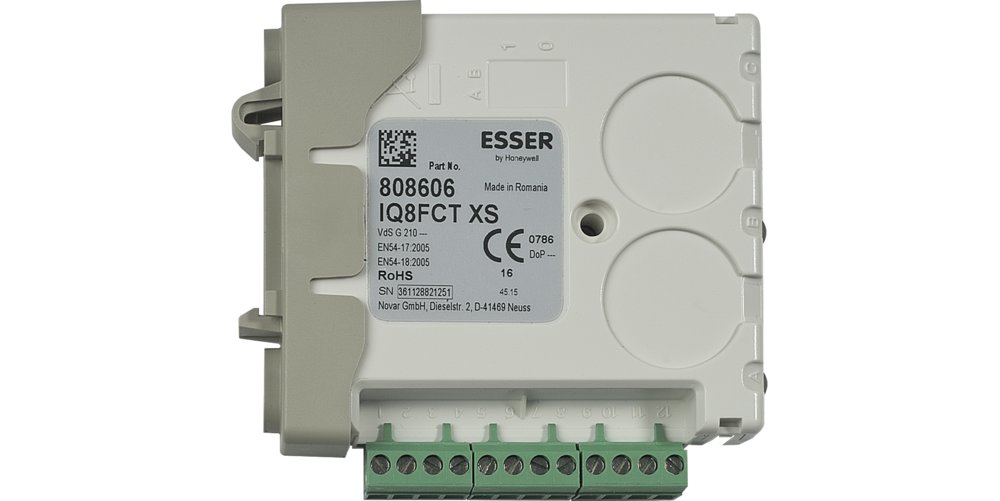

esserbus-Koppler IQ8FCT XS
- Artikel-Nr.: 808606
- LAN: 808606
- Hersteller: esserbus-Kopp
190,00 €*
Preiseinheit:
1
Verpackungseinheit:
1
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 20
"esserbus-Koppler IQ8FCT XS"

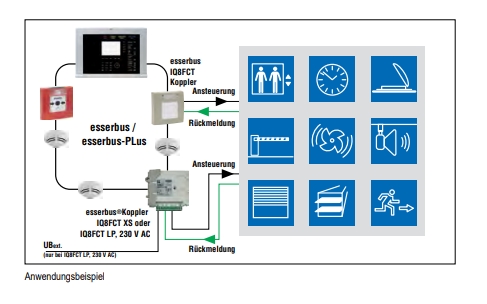

Vollwertiger adressierbarer Busteilnehmer des Brandmeldesystems zur Erfassung, Weiterleitung und Einzelanzeige von technischen Alarmen. Die Ansteuerbaugruppe kann als FCT (fire control transponder) zur Steuerung und Überwachung von Brandschutzeinrichtungen wie Brandschutzklappen sowie als Technischer Alarmbaustein (TAL) zur Überwachung eines externen Schaltkontaktes eingesetzt werden. Der Alarmbaustein verfügt über einen integrierten Leitungstrenner, einen Kontakteingang einen potentialfreien Relaisausgang und einen Anschluss für
Melderparallelanzeige. Das Relais kann wahlweise als Öffner oder Schließer konfiguriert werden. Zusätzlich können Impulslängen der Relaisansteuerung und Rückmeldezeiten
programmiert werden. Eine separate Spannungsversorgung wird nicht benötigt. Zur externen Anzeige des Auslösezustandes kann eine Melderparallelanzeige angeschaltet werden.
Die Montage erfolgt auf Hutschienen.
Leistungsmerkmale
- Bis zu 127 Koppler je Ringleitung
- Ein Kontakteingang und
- ein potenzialfreier Relaisausgang
- Anschluss für Melderparallelanzeige
- Spannungsversorgung über den Feldbus
- Programmierbare Impulssteuerung des Relaisausgangs
- Programmierbare Laufzeitüberwachung bei Ansteuerungen von Brandschutzklappen
- Programmierbarer Relaisausgang NO/NC
- Programmierbare Impulslänge der Relaisansteuerung(für zeitbegrenzte Ansteuerungen)
- Rückmeldeeingang zur Überwachung von Brandfallsteuerungen
- Integrierter Leitungstrenner
- Steckbare Anschlussklemmen
- Montage auf Hutschienen
Technische Daten
Betriebsspannung: 8 ... 42 V DC
Ruhestrom @ 19 V DC: ca. 45 µA
Kontaktbelastung Relais: 30 V DC / 1 A
Alarmanzeige: LED, rot
Betriebsanzeige: LED, grün
Anschlussklemmen: max. 2,5 mm² (AWG 26-14)
Umgebungstemperatur: -20 øC ... +70 øC
Lagertemperatur: -30 øC ... 75 øC
Rel. Luftfeuchte: < 95 % (nicht kondensierend)
Schutzart: IP 30 (im Gehäuse)
IP 50 (im Gehäuse M200SMB)
Gehäuse: PC ASA-Kunststoff
Farbe: grau, ähnlich RAL 7035
Gewicht: ca. 90 g

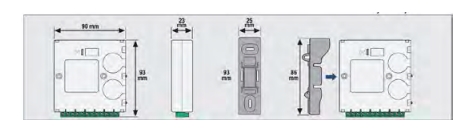

Abmessungen: B: 90 mm H: 93 mm T: 23 mm
Leistungserklärung: DoP-20792130701
Ersatzartikel für Art.-Nr. 804869
Für eine normenkonforme Ansteuerung der Brandschutzeinrichtung sollte der FCT unmittelbar neben oder in der Steuereinrichtung montiert werden! Der FCT kann nicht an den folgenden Anlagen betrieben werden: BMZ 80, System 3000 (BMZ 3007/3008), BMZ 8008, BMZ 8000 C/M, LMST 8010. Die Spannungsversorgung des Gerätes erfolgt direkt über die esserbus® /esserbus®-PLus Ringleitung. Eine externe Spannungsversorgung ist somit nicht erforderlich.
Die DIN Hutschienenaufnahme ist enthalten
