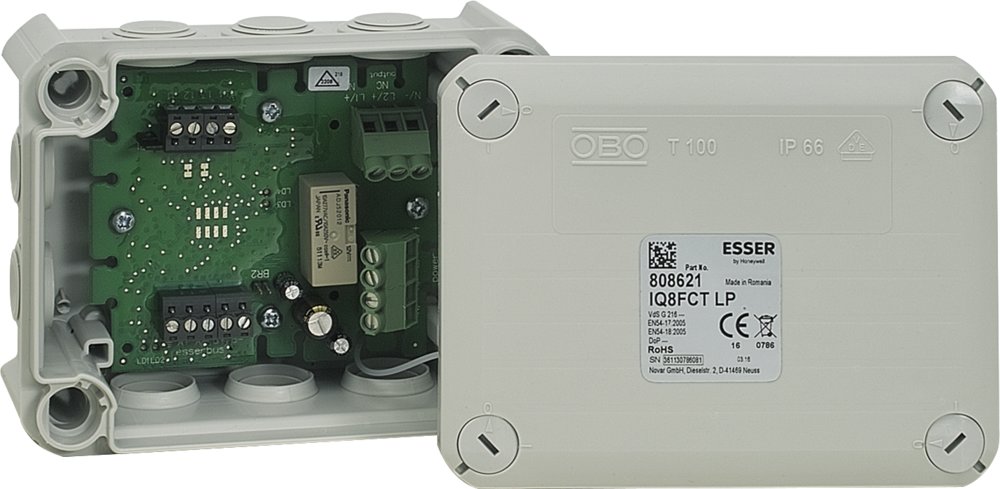

esserbus-Koppler IQ8FCT LP 230 V AC
- Artikel-Nr.: 808621
- LAN: 808621
- Hersteller: esserbus-Kopp
469,00 €*
Preiseinheit:
1
Verpackungseinheit:
1
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 17
"esserbus-Koppler IQ8FCT LP 230 V AC"
Vollwertiger adressierbarer Busteilnehmer des Brandmeldesystems zur Erfassung, Weiterleitung und Einzelanzeige von technischen Alarmen.
Die Ansteuerbaugruppe kann als FCT (fire control transponder) zur Steuerung und Überwachung von Brandschutzeinrichtungen wie Brandschutzklappen sowie als Technischer Alarmbaustein (TAL) zur Überwachung eines externen Schaltkontaktes eingesetzt werden. Der Alarmbaustein verfügt über einen integrierten Leitungstrenner, einen Kontakteingang und einen potentialfreien
Relaisausgang, mit dem die Netzspannung 230 V AC / 16 A direkt geschaltet werden kann. Über die Fail Safe Funktion geht der Alarmbaustein bei Kommunikationsverlust zur Brandmelderzentrale in die Sicherheitsstellung. Zusätzlich können Impulslängen der Relaisansteuerung und Rückmeldezeiten programmiert werden. Eine separate Spannungsversorgung wird
nicht benötigt. Hoher IP 65 Schutz im robusten Aufputzgehäuse.
Leistungsmerkmale
- Intelligente Brandfallsteuerungen über programmierbare Logiken des Ein- und Ausganges
- Programmierbare Laufzeitüberwachung zur Ansteuerungen von Brandschutzklappen
- Optionale Impulsansteuerungen der Relais mit wählbaren Impulslängen programmierbar
- Programmierbare Fail-Safe Stellungen der Relais zur Sicherung gegen Ausfall und Störung der Brandmeldeanlage
- Rückmeldekontakt zur Überwachung der Fehlerfreien Funktion der Brandfallsteuerung
- Schaltleistung bis 230 V AC / 16 A
- Bis zu 127 Koppler je Ringleitung
- Spannungsversorgung über den Feldbus
- Integrierter Leitungstrenner
- Robustes IP 65 geschütztes Aufputzgehäuse
Technische Daten
Betriebsspannung: 14 . 42 V DC
Ruhestrom @ 19 V DC: ca. 45 µA
Kontaktbelastung Relais: 230 V AC/ 30 V DC, 16 A ohmsche, 8 A ind. Last
Alarmanzeige: LED, rot
Betriebsanzeige: LED, grün
Anschlussklemmen: max. 2,5 mm² (AWG 26-14) , max. 6 mm² (AWG 30-10)
Umgebungstemperatur: -20 øC bis +70 øC
Lagertemperatur: -30 øC ... 75 øC
Rel. Luftfeuchte: < 95 % (nicht kondensierend)
Schutzart: IP 65
Gehäuse: PP Kunststoff
Farbe: grau, ähnlich RAL 7035
Gewicht: ca. 250 g
Abmessungen mm: B: 150/ H: 116/ T: 67
Leistungserklärung: DoP-20792130701
VdS-Anerkennung: G 209138
Die Fail Safe Funktion kann erst ab tools 8000 Version 1.24 aktiviert werden!
Ersatzartikel für Art.-Nr. 808600.230, 808600.24.
Für eine normenkonforme Ansteuerung der Brandschutzeinrichtung sollte der FCT unmittelbar neben oder in der Steuereinrichtung montiert werden!
Der FCT kann nicht an den folgenden Anlagen betrieben werden:
BMZ 80, System 3000 (BMZ 3007/3008), BMZ 8008, BMZ 8000 C/M, LMST 8010.
Die Spannungsversorgung des Gerätes erfolgt direkt über die esserbus® / esserbus®-PLus Ringleitung.
Eine externe Spannungsversorgung ist somit nicht erforderlich
