Mit Klartextanzeige mit 4 Zeilen zu je20 Zeichen. Ansteuerung über serielleSchnittstelle der BMZ.4 Tasten für die Bedienung der Anzeige.Sammelanzeigen Alarm, Störung,Abschaltung und Betrieb. Summer.Das NFR-4P wird direkt über eineserielle RS 232-Schnittstelle der BMZangesteuert.Technische Daten:Betriebsspannung          10 ... 30 V DCStromaufnahme @ 24 V DC        ca. 18 mAAlarmstrom @ 24 V DC           ca. 75 mARel. Luftfeuchte                  < 95 %(nicht kondensierend)Abmessungen    B: 220mm H: 270mm T: 48mm

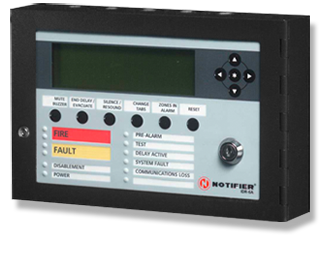

Stellt über ein 2 x 40 Zeichen LCDDisplay mit Hintergrundbeleuchtung dieAnzeigen der BMZ der Serie 30 und 50 darEingebaute LEDs für Feuer, Störung,Abschaltung, Betrieb, Wartung Melder,Gruppentest, ÜE AB, Verzögerung läuft,Übertragungsstörung und Feuerwehrgerufen.Bedienfunktionen: Summer AUS,Verzögerung AB, ÜE AB, Akustik AB/AN,Taste "Weitere Meldungen" und RücksetzenDie Freigabe der Tasten erfolgt mittelsSchlüsselschalter. Bis zu 16Fernanzeige- bzw. Fernbedienfelderkönnen von der BMZ angesteuert werden.Technische Daten:Betriebsspannung          18 bis 32 V DCStromaufnahme bei 24 V DC      ca. 80 mAAlarmstrom bei 24 V DC        ca. 120 mAUmgebungstemperatur      -5 øC bis 45 øCRel. Luftfeuchte                  < 95 %(nicht kondensierend)Farbe             grau, ähnlich RAL 7021Abmessungen    B: 254mm H: 165mm T: 55mm

Ein graphisches LCD Display mit 240x64Pixel mit Hintergrundbeleuchtung stelltdie LCD-Anzeigen der Brandmelderzentraledar. Eingebaute LEDs für Betrieb, Feuer,Störung, Abschaltung, Wartung Melder,Gruppentest, ÜE AB, Verzögerung läuft,Übertragungsstörung und Feuerwehrgerufen. Es beinhaltet folgendeBedienfunktionen: Summer AUS,Verzögerung AB, Rücksetzen, Akustik AB/AN, Taste "Weitere Meldungen"und Gruppen in Alarm.Technische Daten:Betriebsspannung          18 bis 32 V DCStromaufnahme bei 24 V DC      ca. 80 mAAlarmstrom bei 24 V DC        ca. 155 mAUmgebungstemperatur      -5 øC bis 45 øCRel. Luftfeuchte                  < 95 %(nicht kondensierend)Farbe             grau, ähnlich RAL 7021Abmessungen    B: 254mm H: 165mm T: 55mm

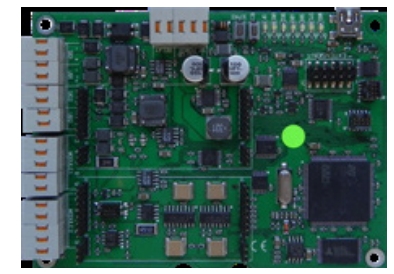

Adapter zum Einbau in die BMA zur Bereitstellung des redundanten Anschlusses für ein FAT 4000, FIBS4000, ZPA4000, GMT4000, ABT4000 ausgehend vom seriellen Interface der BMZ.Gemäß EN 54-2/DIN 14675 kann mit diesem Adapter die Schnittstelle der BMA als redundanter Übertragungsweg ausgeführt werden, wenn das Feuerwehranzeigetableau FAT 4000 zur Erstinformation der Feuerwehr dient. Versorgungsspannung und Signalweg des Ringes werden auf Kurzschluss und Unterbrechung nach EN 54-2 sowie auf schleichenden Kurzschluss und schleichende Unterbrechung nach EN 54-13 überwacht. Volle Funktionalität bei Störung bzw. Ausfall eines Leitungsweges ist gewährleistet und es können bis zu 20 redundante FAT in einem Ring geschaltet werden. Für Fehlersuche, Wartung und Inbetriebnahme vorhandene USB- Schnittstelle on Board. Über die Programmiersoftware „PROG4000“ ist es möglich, den Adapter den objektspezifischen Bedingungen anzupassen. Diese Platine kann in die NF Zentralen eingebaut werden. Die Gewährleistung ist auf 12 Monate beschränkt.   Der Redundanz-Adapter wird vorbereitet zum Anschluss an NF3000/5000 ausgeliefert, inkl: 784770 Schnittstellenmodul M4-RS232 sowie 784717 Adapter ADP-FBF   technische Daten: Betriebsspannung 10 ... 42 V DC Ruhestrom @ 12 V DC ca. 40 mA Ruhestrom @ 24 V DC ca. 30 mA Alarmstrom @ 12 V DC ca. 45 mA Umgebungstemperatur -5 °C ... 40 °C Lagertemperatur -10 °C ... 60 °C Abmessungen B: 25 mm H: 115 mm T: 90 mm

Leitungstreiber für Schnittstelle SIO2.Wird gegen das im FAT 2002 bzw. NFR4Pvorhandene RS232-Modul ausgetauscht.

Technische Daten:Farbe             grau, ähnlich RAL 7021Abmessungen    B: 307mm H: 218mm T: 60mmB: 260mm H: 170mm (Innen)B: 33mm (Rahmen)

Zur nicht redundanten Vernetzungweiterer FAT 2002 und zum Anschluss vonweiterenFernanzeigefeldern Typ NFR4P. Zum Einbauin den an der BMZ angeschlossenen"Master"- FAT 2002 bzw. "Master"- NFR4P.Dieser Schnittstellenkonverter erzeugteinen RS 485-Kanal für bis zu 31abgesetzte "Slave"- FAT 2002. Diese"Slave"-FAT 2002 müssen mit demRS485-Modul ausgestattet sein.
