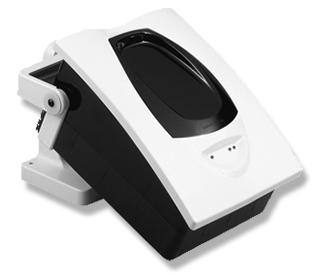

Ermöglicht die Decken- oder Wandmontagedes Rauchmelders oder desPrismenreflektors. Beim Einsatz mit demRauchmelder ist zusätzlich dasDistanzstück BEAM-SMK erforderlich. Diezulässige Abweichung von der optischenAchse darf nicht mehr als 10ø betragen.

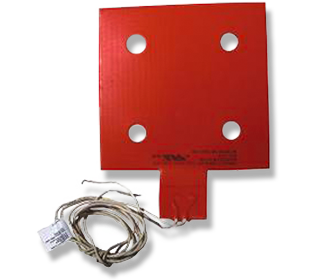

Selbstklebende Folie mit eingebauterHeizung. Wird auf der Rückseite desPrismenreflektors angebracht, um einermöglichen Taubildung des Reflektorsvorzubeugen.Technische Daten:Betriebsspannung          20 bis 28 V DCStromaufnahme         250 mA bei 20 V DC400 mA bei 28 V DCUmgebungstemperatur    -30 øC bis +55 øCRel. Luftfeuchte              0 bis 93 %(nicht kondensierend)

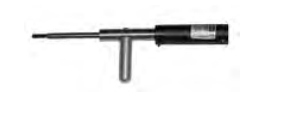

Ausrichtungsgerät zur schnellen Ausrichtung. Die Linse wird ausgerichtet und verriegelt und damit eingeschaltet.

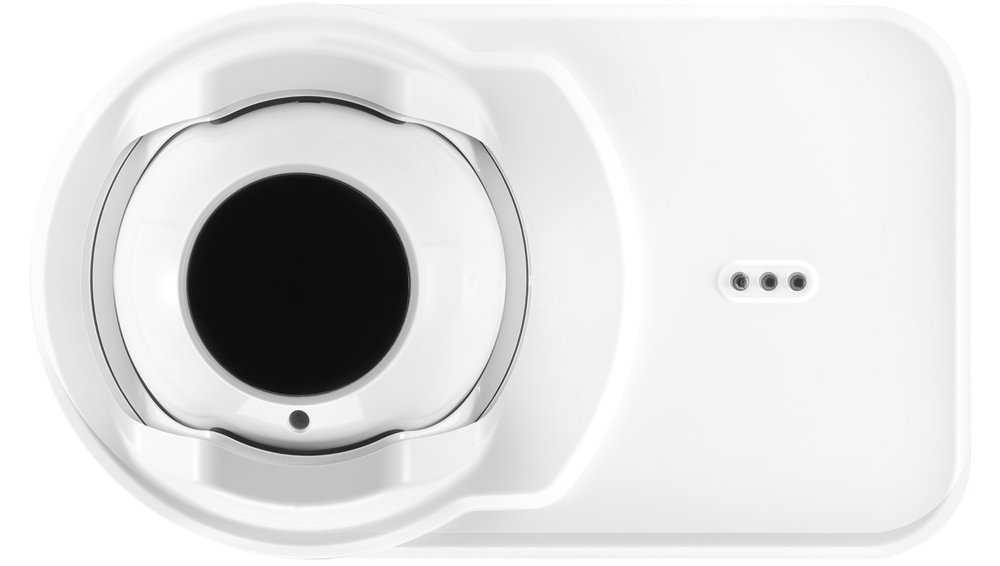

Der lineare OSI-RE (Open-area Smoke Imaging Detection REFLECTIVE = Reflektierender Freiflächen-Linearer-Rauchmelder) Rauchmelder ist eine kombinierte Sender-/Empfängereinheit, die direkt an einer Meldergruppe angeschlossen werden kann. Der Infrarot-Sender erzeugt einen Lichtstrahl in Richtung eines hochleistungsfähigen Reflektors. Der Reflektor gibt den Strahl an den Empfänger zurück, wo eine Analyse des empfangenen Signals erfolgt und Intensitätsveränderungen ausgewertet werden. Die Änderung der Stärke des empfangenen Signals wird verwendet, um den Alarmzustand zu ermitteln. Das Empfängerteil hat ein breites (12°) Sichtfeld und verfolgt den Reflektor bei Gebäudebewegungen oder Bewegungen seiner Tragestruktur automatisch. Es ist praktisch unmöglich, dass der Empfänger den Reflektor aus seinem Sichtfeld verliert, sofern das Gebäude keine strukturellen Schäden erleidet. Dadurch eliminiert der OSI-RE die häufigste Ursache für Fehlalarme und/oder Fehler. Die nachführende Funktion kompensiert Verwindungen von Unterbaukonstruktionen bei thermischen oder baulichen Einflüssen. Leistungsmerkmale Kombinierte Transmitter- und Empfängereinheitbereich Konventionelles Modell Empfänger besteht aus einem CMOS-Imaging-CCDSensor Großer 12°-Erfassungswinkel Intuitive Ausrichtung des Lichtstrahls, angezeigt durch Richtungspfeile Einzelne IR-Wellenlänge Sehr unempfindlich gegenüber Gebäudebewegungen Resistent gegen starke Lichtquellen; kein Täuschungsalarm durch direktes Sonnenlicht Einstellung für automatische Empfindlichkeitsschwelle Eingebaute Heizung Elektronisch simulierte Rauchprüfung Standby-, Fault- und Alarm-LED-Anzeigen von vorn und unten sichtbar Automatische Driftkompensation   Technische Daten Spannungsversorgung 10.2 ... 32 V DC Ruhestrom @ 24 V DC ca. 11 mA Alarmstrom @ 24 V DC ca. 15 mA Reichweite 5 ... 100 m Einstellwinkel 50 % (h), -/+ 20% (v) Unempfindlichkeit gegenüber Gebäudebewegungen: Horizontal: 0,8° / Vertikal: 1° Farbe weiss Gewicht ca. 1,12 kg Luftfeuchtigkeit 0 … 95 % rel. Luftfeuchte (ohne Betauung) Abmessungen B: 254 mm H: 152.4 mm T: 114,3 mm (Melder)                               B: 200 mm H: 230 mm (Reflektor) VdS-Anerkennung: G222029 *   * VdS zugelassene Geräte voraussichtlich ab Januar 2024 verfügbar. Bitte kontaktieren Sie unseren Vertrieb vor der Bestellung.

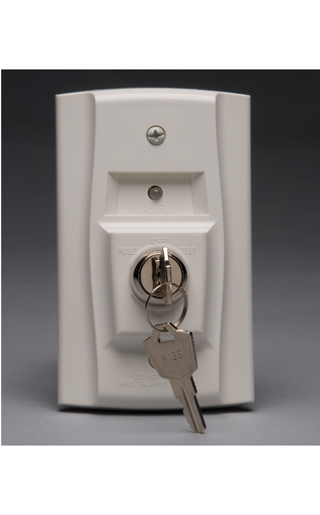

Der RTS151KEY uP-Schlüsselschalter (mit Taste und Statusanzeige) ist ein Zubehör zum Testen und Rücksetzen von entfernt gelegenen Linienförmigen Rauchmeldern z.B. OSID, NFXI-BEAM-T oder 6500RS. Bei 4-Draht-Detektoren verfügt der RTS151KEY über eine mehrfarbige LED, die zwischen konstantem Grün (Normalbetrieb) und Rot (Alarm) wechselt. Grün zeigt an, dass Strom vorhanden ist und die Detektorplatine an ihrem Platz ist. Bei 2-Draht-Detektoren zeigt die rote LED den Alarm an. Eine optionale Aufputzmontage ist möglich, dafür kann der Montagesockel WM2348 als Zubehör verwendet werden.   Technische Daten Betriebsspannung: 2,8 ... 35 V DC (Power LED (Grün): 14 – 35 VDC, 12 mA maximal / Alarm LED (Rot): 2,8 – 32 VDC, 12 mA maximal) Ruhestrom: ca. 12 mA Alarmstrom: 95 mA (bei Testlauf) Umgebungstemperatur: -10 °C ... 60 °C rel. Luftfeuchtigkeit: bis 95% (nicht kondensierend) Gewicht: ca. 110 g Abmessungen = H: 117 mm, B: 46 mm, T: 12 mm Alarmreaktionszeit: maximal 40 Sekunden Information: Benötigt eine externe Stromversorgung von 24 V/DC für den linearen Melder. Benötigt 5 Anschlussdrähte zwischen der Teststation und dem Melder.
