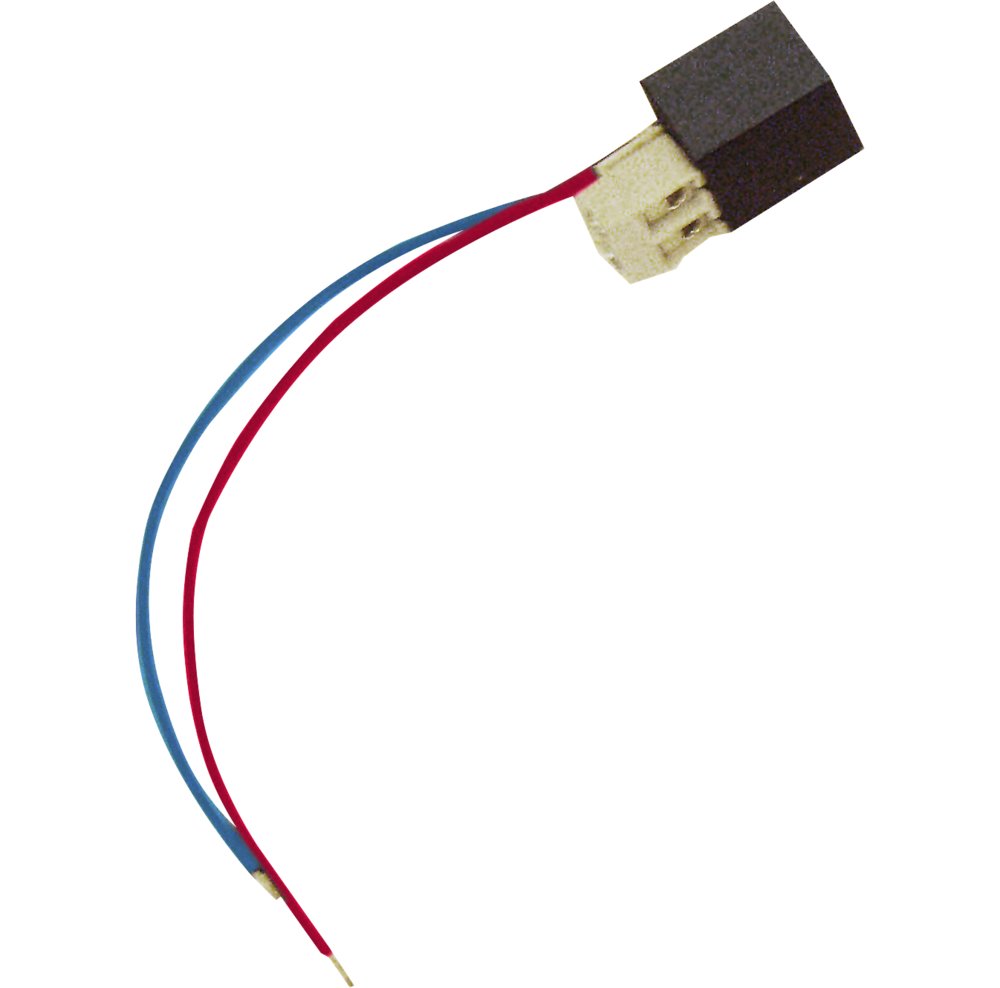

Überwachter externer Schaltkontakt zum Anschluß an das technische Alarm Modul IQ8TAM. Bei der Auslösung des externen Schaltkontaktes wird die Adresse und der programmierte Zusatztext des IQ8TAM angezeigt, an dem der externe Kontakt an geschlossen ist. Zur Überwachung dieses Kontaktes ist das Alarm- und Überwachungsmodul für IQ8TAM erforderlich. Die Leitungslänge zum IQ8TAM kann bis zu 250 m betragen.   Technische Daten Alarmwiderstand                   1 kOhm Abschlußwiderstand               10 kOhm

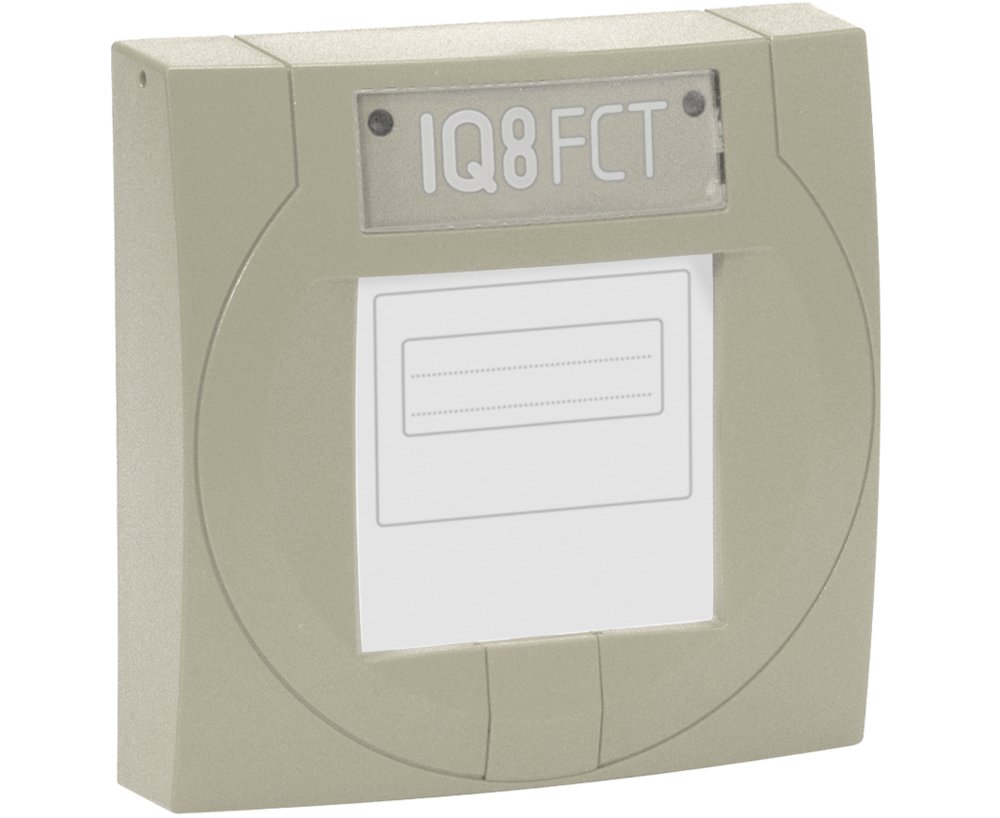

Vollwertiger Busteilnehmer des Brandmeldesystems zur Erfassung und Weiterleitung von technischen Alarmen. Der Alarmbaustein verfügt über einen integrierten Leitungstrenner, einen Kontakteingang und einen Relaisausgang. Das Relais kann wahlweise als Öffner oder Schließer konfiguriert werden. Zusätzlich können Impulslängen der Relaisansteuerung und Rückmeldezeiten programmiert werden. Eine separate Spannungsversorgung wird nicht benötigt. Zur Erhöhung der IP-Schutzklasse kann optional ein IP-Schutz Kit verwendet werden.   Der FCT kann nicht an den folgenden Anlagen betrieben werden: BMZ 80, System 3000 (BMZ 3007/3008), BMZ 8008, BMZ 8000 C/M, LMST 8010     Leistungsmerkmale Programmierbare Impulssteuerung des Relaisausgangs Programmierbare Laufzeitüberwachung bei Ansteuerungen von Brandschutzklappen Programmierbarer Relaisausgang NO (Schließer)/NC (Öffner) Programmierbare Impulslänge der Relaisansteuerung (für zeitbegrenzte Ansteuerungen) Rückmeldeeingang zur Überwachung von Brandfallsteuerungen max. 127 IQ8FCT pro Ringleitung möglich     Technische Daten Betriebsspannung 8 V DC ... 42 V DC Lagertemperatur -30 °C ... 75 °CRel. Luftfeuchte <95% Ruhestrom @ 19 V DC ca. 45 µA Alarmstrom: ca. 9mA, gepulst Anwendungstemperatur -20øC ... +70øC Schutzart IP 43, IP 55 mit 704965   Abmessungen (BxTxH) 88 x 88 x 21 mm Gehäuse Kunststoff Farbe grau (ähnlich RAL 7035) Gewicht ca. 110g Spezifikation EN 54-17/18 Bauartzulassung 0786-CPD-20792 Leistungserklärung DoP-20792130701 VdS-Anerkennung:  G 209138

Vollwertiger Busteilnehmer des Brandmeldesystems IQ8Control zur Erfassung und Weiterleitung von technischen Alarmen. Der Alarmbaustein verfügt über einen integrierten Leitungstrenner, einen Kontakteingang und einen Relaisausgang. Das Relais kann wahlweise als Öffner oder Schließer konfiguriert werden. Eine separate Spannungsversorgung wird nicht benötigt.Zur Erhöhung der IP-Schutzklasse kann optional ein IP-Schutz Kit 704965 verwendet werden.   Leistungsmerkmale Ein Kontakteingang und ein potentialfreier Relaisausgang Spannungsversorgung über den esserbus-Feldbus Test- und Resetfunktion Optional höherer IP-Schutz Inverse-Überwachungsfunktionalität des Eingangs programmierbar (1k Widerstand Ruhe/10k Widerstand Feuer) Integrierter Leitungstrenner max. 127 IQ8TAL pro Ringleitung möglich     Technische Daten Ruhestrom @ 19 V DC ca. 45 µA Kontaktbelastung Relais 30 V DC/AC/1 A Betriebsanzeige grüne LED Alarmanzeige rote LED Anschlussklemmen max. 1,5 mm² (AWG 30-14) Anwendungstemperatur -20 °C ... 70 °C Lagertemperatur -30 °C ... 75 °C Rel. Luftfeuchte < 95 % Schutzart IP 43, IP 55 mit 704965 Gehäuse PC/ASA Kunststoff Farbe blau (ähnlich RAL 5015) Gewicht ca. 110 g Abmessungen B: 88 mm H: 88 mm T: 21 mm B: 88 mm H: 88 mm T: 57 mm (mit Aufputzgehäuse) Leistungserklärung DoP-20792130701 VdS-Anerkennung:  G 209138
