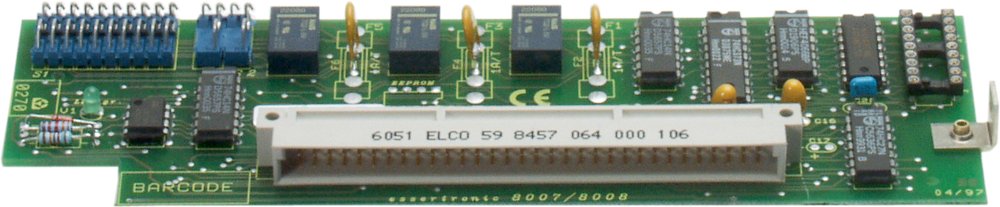

3-fach Relais-Modul mit program-mierbaren Ausgangsfunktionen wahlweiseals Öffner- oder Schließerkontakt, 3bistabil überwachte Relaisausgänge.Technische Daten:Ruhestromaufnahme: ca. 5 mASchaltleistung: max. 30 V DC / 1 Apro Ausgang

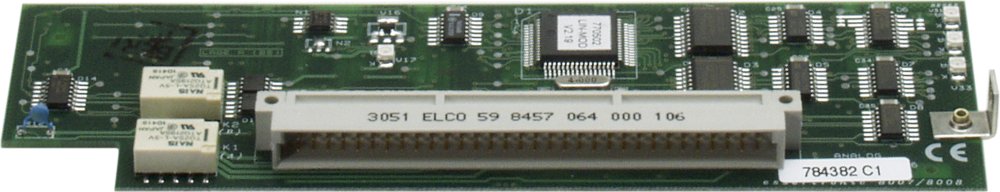

1-fach Ringlinien-Modul für max. 127Busteilnehmer ProzeßanalogmelderIQ8Quad,9200er Melder bzw. esserbus© -Koppler.Technische DatenRuhestromaufnahme: ca. 25 mAint. Spannungsversorgung: +12V/+27V DC

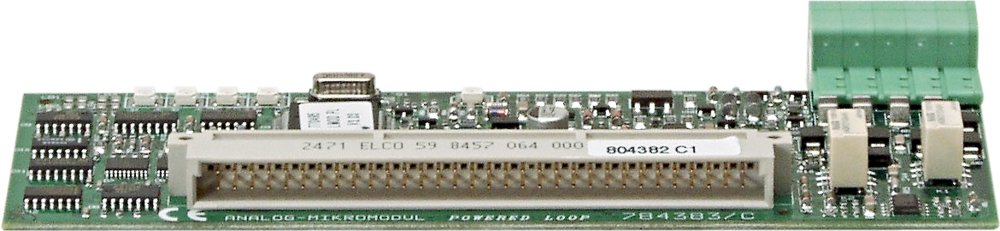

1-fach Ringlinien-Modul für max. 127Busteilnehmer mit intergrierter Energie-versorgung für Prozeßanalogmelder,Ein-/Ausgangs-Koppler oder busversorgteSignalgeber.Leistungsmerkmale- bis zu 3500 m Ringleitungslänge- Kombinierbare Ring-/Stichleitungs-technik- Verknüpfungen sind über Baugruppen u.Netzwerkzentralen hinaus möglich- Verwaltung von Funkkomponenten- permanente Überwachung allerangeschalteten Melder, Koppler undAlarmierungseinrichtungen- Überwachung der Ringleitungen aufKurzschluss, Drahtbruch und Störung- LED- Betriebsanzeigen zur schnellenIndikation des Betriebszustandes- Integrierte Leitungsisolatoren fürbeidseitigen LeitungsschutzTechnische Daten:Ruhestrom ca. 25 mA

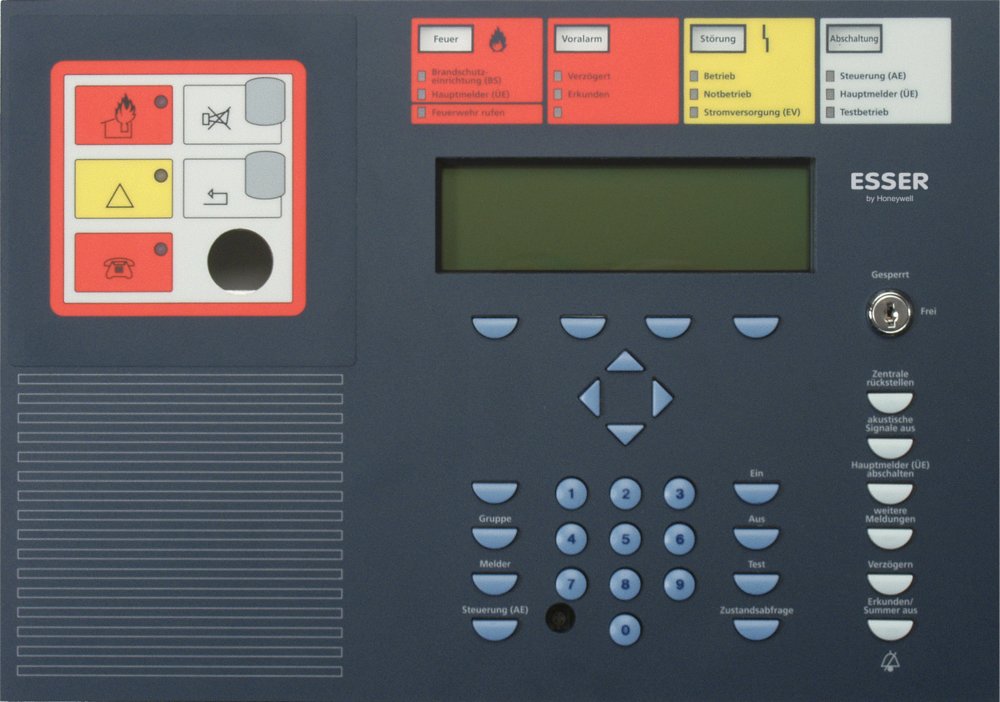

Bedienfronten für IQ8Control sind mit der jeweiligen Länderspezifikation erhältlich   Merkmale und Vorteile: Alphanumerische Anzeige Großes LCD-Display mit 8 Zeilen x 40 Zeichen oder 1/4-VGA-Display

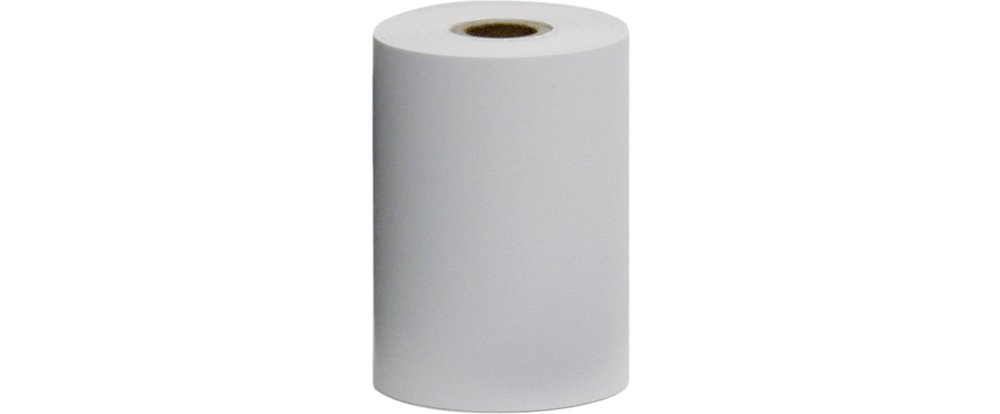

Technische Daten:Papierbreite                       60 mm

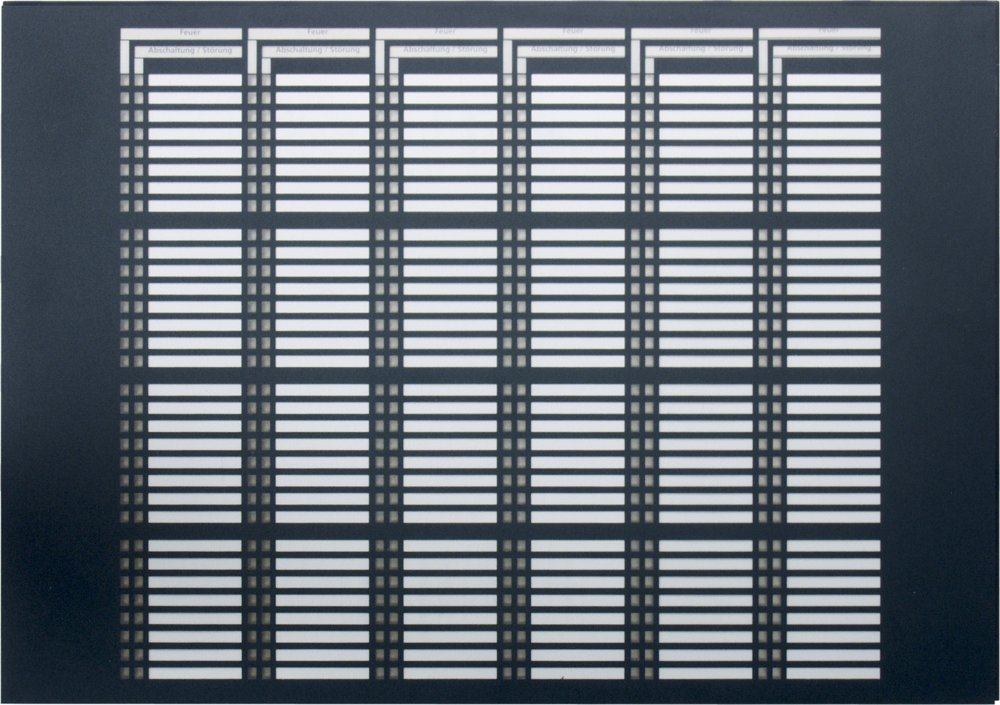

Technische Daten: Ruhestromaufnahme                   5 mA Stromaufnahme je angesteuerte LED 1,5 mA Umgebungstemperatur     -5 øC bis +45 øC Gehäuse     ABS, 10% glasfaserverstärkt V - 0 Gewicht           ca. 5,5 kg (ohne Akku) Farbe      hellgrau, ähnlich Pantone 538 Schutzart                          IP 30 Abmessungen (BxHxT)   450 x 320 x 185 mm   Einsatz/Verwendung ist nicht möglich, wenn bereits eine Bedienteilfront mit Gruppeneinzelanzeige für 64 Gruppen eingesetzt wird. Akkus sind nicht enthalten und müssen separat bestellt werden. Der Einsatz einer GEA ist nur in Verbindung mit einer Bedienteilfront möglich.   Lieferumfang: Gehäuse komplett mit Akkurückwand, Anschlusskabel für Akku, Stellplatz für zwei Akkus 12 V/24 Ah, GEA-Front für 192 Meldergruppen, Material zur Befestigung an das vorhandene Zentralengehäuse

Leistungsmerkmale: Max. zwei Mikromodule Max. zwei Ringmodule esserbus® Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen Ringbus-Installation über Fernmeldekabel I-Y(ST)Y 0,8 mm bis zu einer max. Länge von 3,5 km Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten (siehe Kapitel 15) Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert Drei Sammelrelais, frei programmierbar, überwacht, potenzialfrei bis 24 V DC (auf dem Peripheriemodul) TTY oder RS485-Schnittstelle, RS 232 optional Vernetzbar im kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ Anschluss an grafische Managementsysteme Bedienteil mit alphanumerischer Anzeige Ereignisspeicher für 10.000 Ereignisse Alle Mikromodule des Systems 8000 kompatibel Interface für internen Drucker Zwei Akkumulatoren überwacht anschließbar Überwachungseingang für externes Netzteil Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder   Zusätzliche Leistungsmerkmale für esserbus®-PLus Max. 2 Ringmodule esserbus®-PLus Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404 Optische Alarmgeber gem. EN 54-23 Busversorgte Warntongeber und Signalgeber pro Ringbus (Konfiguration gemäß Projektierungsbeispiel esserbusPLus im Kataloganhang) Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.     Technische Daten: Ausgangsspannung  12 V DC Akkukapazität  2 x 12 Ah, 2 x 24 Ah im Erweiterungsgehäuse Umgebungstemperatur     -5 øC ... +45 øC Gehäuse                            ABS, 10% Glasfaser verstärkt, V - 0 Gewicht               ca. 5 kg (o. Akku) Farbe        hellgrau, ähnl. Pantone 538 Schutzart                          IP 30 Abmessungen (B x H xT) 50 x 320 x 185 mm   Akkus sind nicht enthalten und müssen separat bestellt werden   Lieferumfang: Gehäuse komplett mit Akkurückwand, Anschlusskabel für Akku, Stellplatz für zwei Akkus 12 V/24 Ah, Neutralfront und Material zur Befestigung an das vorhandene Zentralengehäuse, Akku-Anschlusskabel.

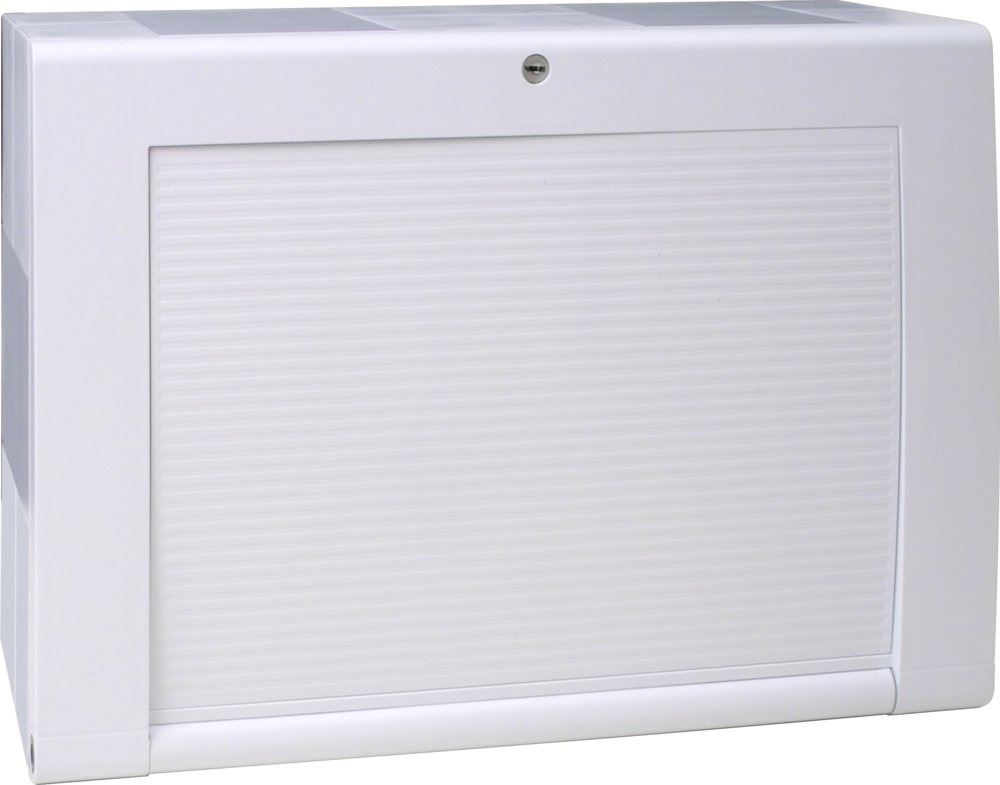

Technische Daten: Umgebungstemperatur     -5 øC bis +45 øC Gehäuse  ABS,10% glasfaserverstärkt, V-0 Gewicht                         ca. 5 kg Farbe      hellgrau, ähnlich Pantone 538 Schutzart                          IP 30 Abmessungen (BxHxT)   450 x 320 x 185 mm   Lieferumfang: Gehäuse komplett mit Standardrückwand, Neutralfront und Material zur Befestigung an das vorhandene Zentralengehäuse.

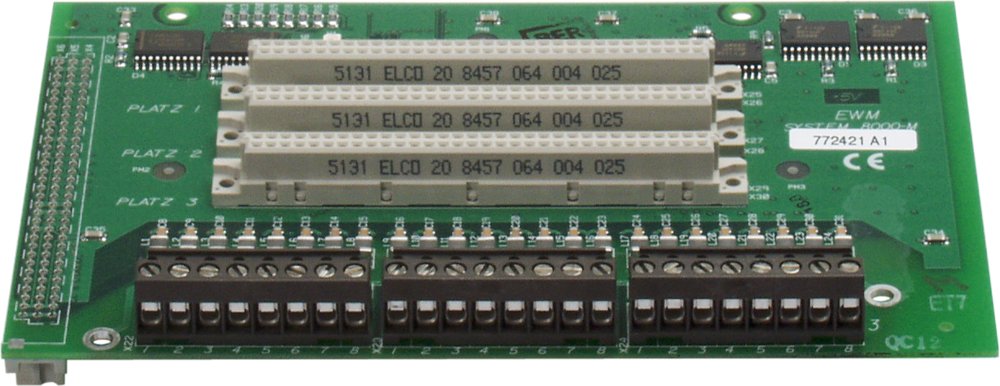

Erweiterungsmodul für Brandmeldesystem um drei zusätzl. Mikromodul-Steckplätze. Zur Montage auf der Basiskarte der Brandmelderzentrale. Technische Daten: Ruhestrom ca. 5 mA (ohne Mikromodul)   zusätzliche Information: Das Erweiterungsmodul 772476 kann nur in der BMZ IQ8Control M eingesetzt werden.

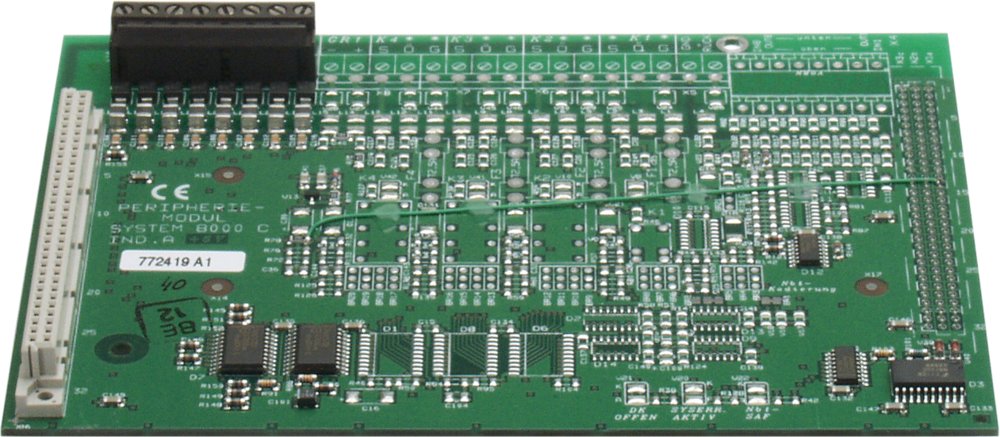

Peripheriemodul mit einem zusätzlichen Mikromodulsteckplatz zur Montage auf der Basiskarte der Brandmelderzentrale. Das Peripheriemodul enthält ein Feuerwehrbedienfeldinterface sowie ein ÜE-Interface und drei frei programmierbare, wahlweise überwachte Sammelrelais. Technische Daten: Ruhestrom ca. 15 mA (ohne Mikromodul)  zusätzliche Information: Es kann jeweils nur ein Modul 772477/78/79 auf das Interfaceboard gesteckt werden.

Technische Daten:Ruhestrom                           5 mAStromaufnahme je angesteuerte LED 1,5 mA
