Adressierbare, modulare Brandmelderzentralen, die je nach Modell unterschiedliche Kapazitäten bieten: FX2 unterstützt bis zu 2 Ringe mit jeweils 127 Adressen (insgesamt 254 Adressen); FX10 unterstützt bis zu 10 Ringe mit jeweils 127 Adressen (insgesamt 1.270 Adressen) und FX18 unterstützt bis zu 18 Ringe mit jeweils 127 Adressen (insgesamt 2.286 Adressen).
48

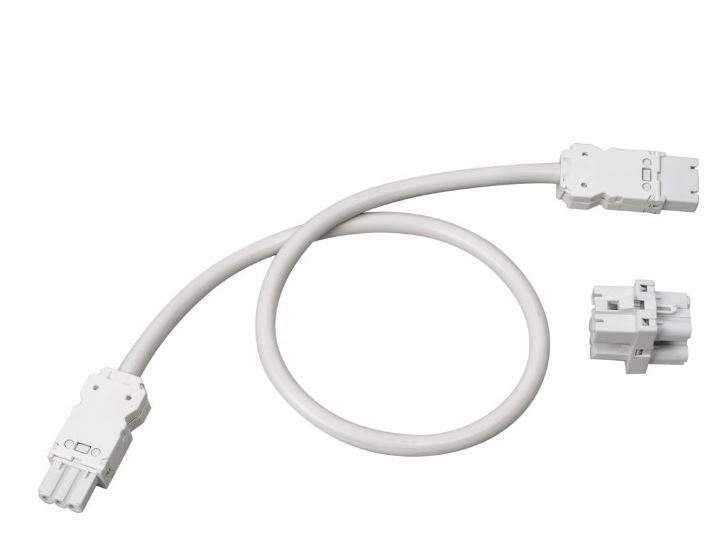

3-Wege-Stecker inkl. Anschlussleitung
FX808330
Verbindungsstecker zur Kaskadierung von bis zu drei Energieversorgungsmodulen (EVM)
- Steck-Verbinder mit Arretierung
- Anschlußleitung zur steckbaren Verbindung an EVA-Modul
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 25
Akku-Erweiterungsgehäuse für 2 x 12 V/24 Ah
FX808313
Komplettes Kunststoffgehäuse zur Aufnahme von 2 Akkumulatoren 12V/24Ah. Inkl. Befestigungsmaterial, ohne Akkumulatoren.
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 8

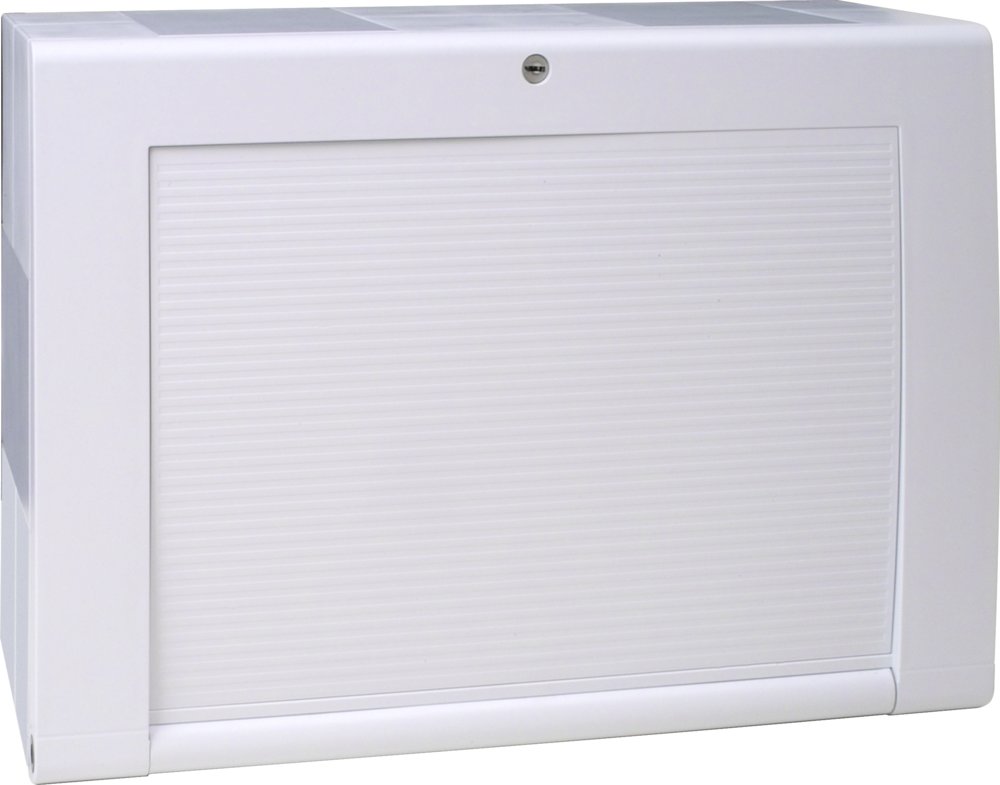

Akku-Erweiterungsgehäuse für 4 x 12 V/12 Ah
FX808314
Komplettes Kunststoffgehäuse zur Aufnahme von 4 Akkumulatoren 12V/12Ah. Inkl. Befestigungsmaterial, ohne Akkumulatoren.
Schutzart IP 30
Farbe grau, ähnlich Pantone 538
Abmessungen (BxHxT) 450x320x144 mm

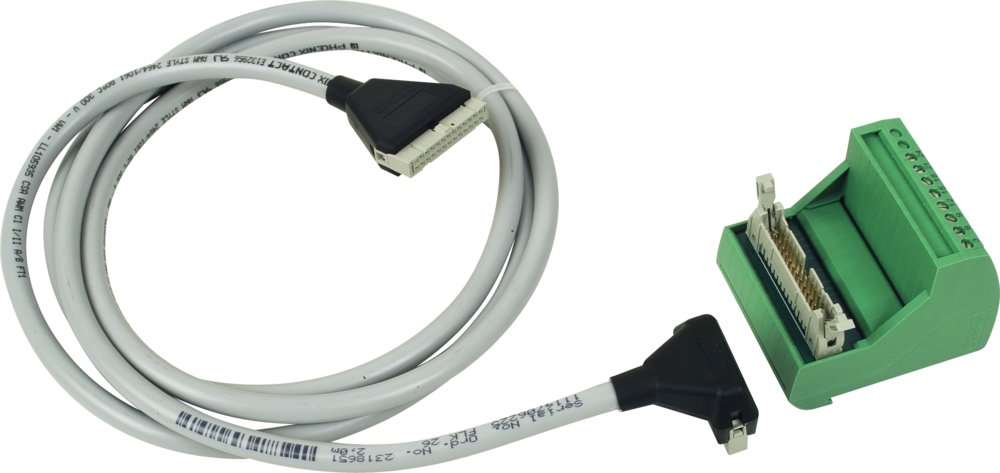

Anschlussterminal für 4 Modulsteckplätze
FX808435
Abgesetzter Anschlussterminal inkl. 2 m langer steckbarer Leitung zur Verbindung zwischen den Erweiterungsmodulträgern 1 und 2 sowie dem Anschlussterminal. An dem Anschlussterminal wird die Peripherie von bis zu vier Ringleitungen über Schraubklemmen angeschlossen.
Lieferumfang:
-Anschlussterminal für vier Ringleitungen
-Steckbare flexible Verbindungsleitung mit 2 Metern Länge.
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 12

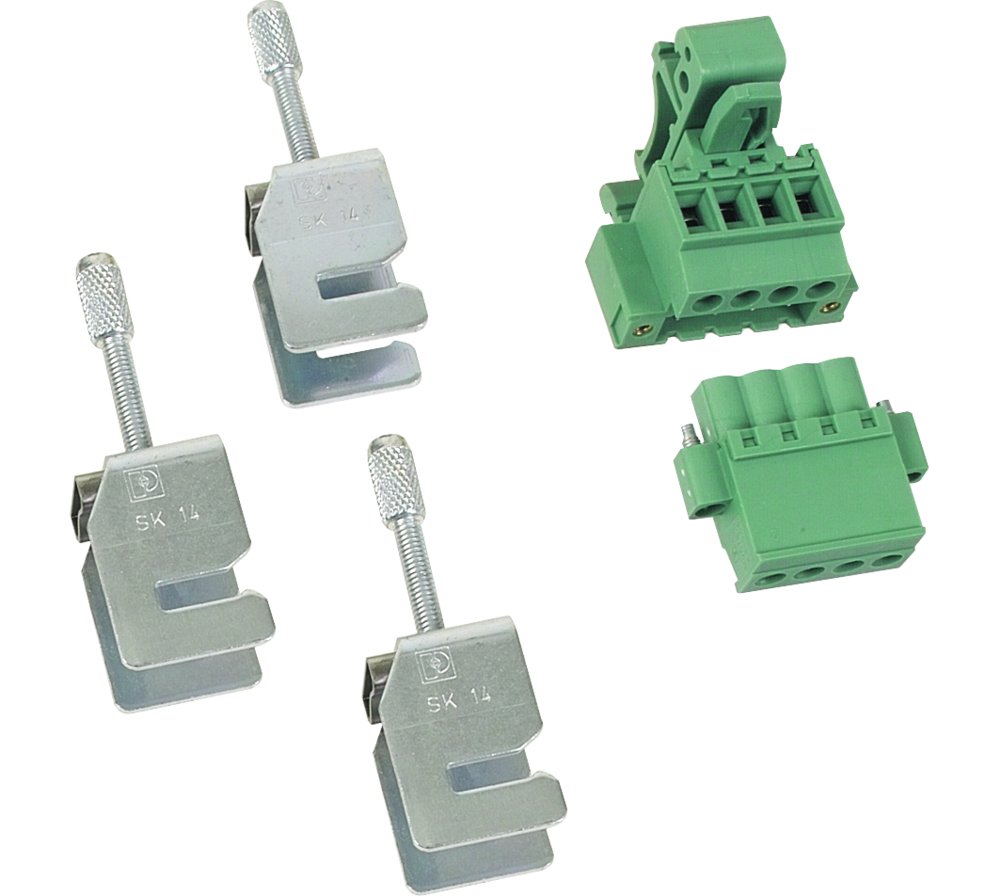

Anschlussterminal für essernet-Anschluss für essernet-Vernetzung
FX808436
Abgesetzter Anschlussterminal zum Anschluss des essernets mit 62,5 k Baud oder 500 k Baud Übertragungsgeschwindigkeit. Die Verbindung zum abgesetzten Anschluss erfolgt über ein vorkonfektioniertes steckbares Kabel.
Lieferumfang:
-Anschlussterminal mit Schraubklemmen
- Steckbare Verbindungsleitung
- Abschirmungsklemmen
-Befestigungsmaterial
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 2

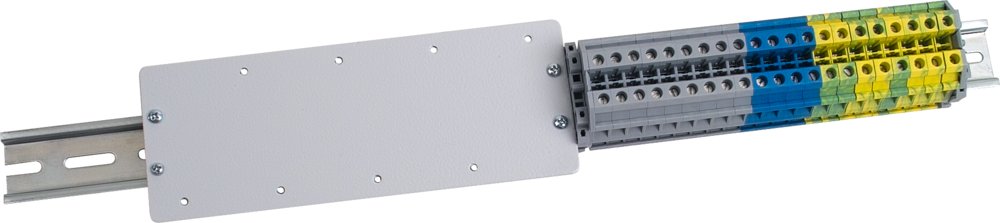

Anschlussterminal für Netzanschluss 230V - 400V Dreiphasen-Anschluss
FX808438
Netzeinspeisung einphasig mit 230Volt oder dreiphasig mit 400 Volt für bis zu drei Energieversorgungs-Module an Schraubklemmen. Der Anschlussterminal wird auf Tragschiene montiert und hat zusätzliche Trenneinsätze. Die Trägerplatte ermöglicht die Aufnahme von bis zu drei EV-Anschlussmodulen/Netzfiltern.
Lieferumfang:
-Netzanschlussklemmen auf Tragschiene
-Trägerplatte für EV-Anschlussmodul
-Befestigungsmaterial
-Verbindungskabel zum EV-Anschlussmodul
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 2

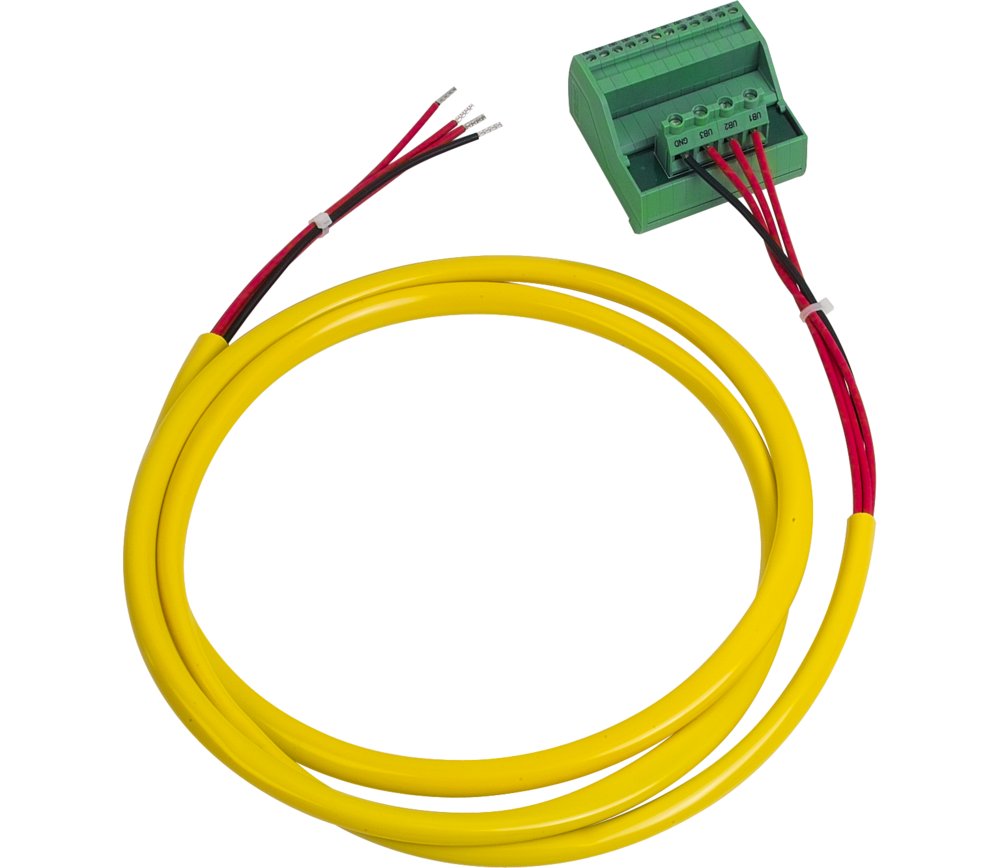

Anschlußterminal für UBext.
FX808437
Abgesetzter Anschlussterminal zur Verteilung externer Spannungsversorgungen der Peripherie. Die Montage erfolgt werkzeuglos auf Hut- / C-Schienen. Der Anschluss an das Netzteil-Modul erfolgt über eine mitgelieferte 2 Meter lange abgeschirmte Anschlussleitung.
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 4

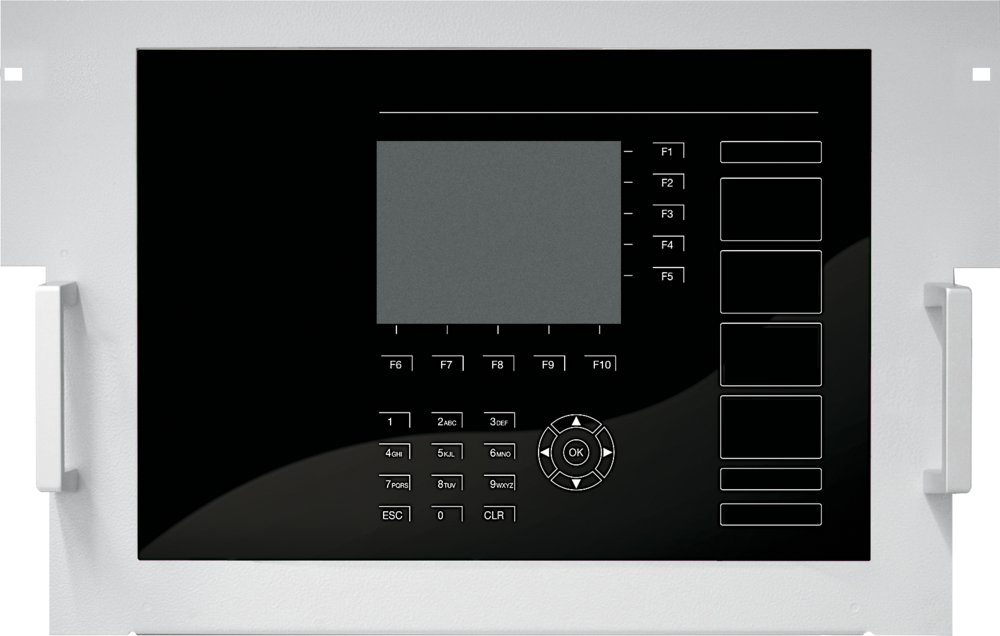

Anzeige- u. Bedienfeld z. Montage in 19" Frontrahmen
FX808324.19
Anzeige- und Bedienteil im Nachtdesign zur intuitiven Bedienung der Brandmelderzentrale in einem Einbaurahmen, der nach lösen zweier Schrauben, für Servicearbeiten nach vorne geklappt werden kann. Das multilinguale Bedienteil kann durch Folieneinleger an alle regionale Anforderungen angepasst werden. Das farb- und grafikfähige 5,7"-Display kann individuell an Objektanforderungen angepasst werden und bietet darüber hinaus eine Systemübersicht.
Lieferumfang:
-Anzeige- und Bedienteil im Nachtdesign
-Pulverlackierte Metallfrontplatte (RAL7032)
-Befestigungsmaterial
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 1
Anzeige- und Bedienteil FlexES 5,7" QVGA
FX808324
Bedienteil (Human Machine Interface HMI) mit farbfähigem 5,7" TFT-Display. Eingebaut in Frontrahmen des Brandmelde- Computer inkl. Gehäuseschloß, Scharniereinheit und Befestigungsmaterial.
Leistungsmekmale
- Kapazitive Tastatur zur berührungssensitiven und intuitiven Bedienung
- Programmgesteuertes Nachtdesign mit interaktivem Tastaturmenü
- optionaler Anschluss einer Gruppen- Einzelanzeige
- optionale Nutzung als abgesetztes Bedienteil
- grafikfähig
- optionale farbliche Darstellung
- Zugangsebenen über Accesscode steuerbar
- optionaler Anschluß eines Protokolldruckers
Technische Daten:
Betriebsspannung 24 V DC
Ruhestrom ca. 156 mA
Umgebungstemperatur -5 øC ... 45 øC
Rel. Luftfeuchte max. 95 % (ohne Betauung)
Farbe schwarz, ähnlich RAL9005
Gewicht ca. 1 kg
Abmessungen B:450 mm H:320 mm T:30 mm
Bitte beachten Sie:
Der Lieferung der Bedieneinheit liegen sämtliche landesspezifische Einschubfolien bei.
Um wertvolle Ressourcen zu sparen, werden Installations- und Bedienungsanleitungen in verschiedenen Landessprachen auf einem USB-Datenträger mitgeliefert, nur eine Kurzbedienungsanleitung und das Betriebsbuch werden weiterhin in Papierform beigefügt
Lieferumfang:
Eingebaut in Frontrahmen inklusive Gehäuseschloss, Scharniereinheit und Befestigungsmaterial.
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 28
Basis-Modulträger (BM) mit 2 freien Steckplätzen
FX808321
Der Basismodulträger ist Bestandteil der Grundstruktur der Brandmeldezentrale. Der Basismodulträger enthält einen Steckplatz für das Steuerungsmodul und zwei freie Modulsteckplätze. Die beiden Anschlüsse des Basismodulträgers können somit zum Anschluss von 2 x 2 Erweiterungsmodulträgern (= 16 Modulsteckplätze) verwendet werden

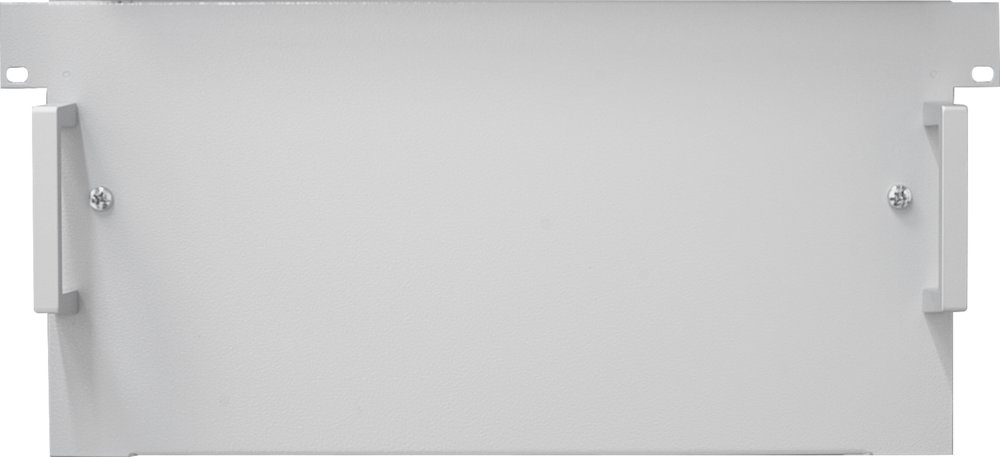

Blindplatte 19" für Schwerlastschublade
FX808440
Frontrahmen für Schwerlastschublade, zur Aufnahme einer Bedien und Anzeigeeinrichtungen. 7HE Blindfront für Schwerlastschublade 5HE Pulverlackierte Metallplatte als Blende für EV-Schublade oder Zentralen-Schublade falls kein Bedienteil erforderlich ist. 5 Höheneinheiten (a 44,45 mm)= 222,25 mm Lieferumfang: Blindfront incl. Befestigungsmaterial
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 4
Bundle FX10/10 Ringe FlexES Zentrale
FX808394
Modularer mikroprozessorgesteuerter Brandmelder-Computer. Geprüft und zugelassen entsprechend folgenden Richtlinien und Normen:
VDE 0100 - Allgemeine Bestimmungen
VDE 0833 - Gefahrenmeldeanlagen
DIN 14675 - Aufbau von Brandmeldeanlagen
VdS-Richtlinien
EN54 Teil 2,4 und 13 Basisvariante zum Aufbau einer Brandmelderzentrale mit senkrechtem Ausbau für max. zehn Modulsteckplätze für z.B. esserbus-Module. Ausbau inkl. Energieversorgungsmodul, EV-Anschlußmodul, Gehäuserückwand 2 für senkrechten Einbau, Steuerungs-Modul, Gehäuserahmen, Basis-Modulträger. Ausbaubar auf max. 10 Modulsteckplätze durch optionale Erweiterungsmodulträger. Softwareunterstützung für max. 10 Ringleitungen esserbus/esserbus-PLus
Leistungsmerkmale
- Kombinierbare Ring-/Stichleitungstechnik mit dezentraler Intelligenz
- Frei konfigurierbare Funktionalität der eingesetzten Module
- Erhöhte Verfügbarkeit durch Notredundanzfunktion der Ringmodule
- Integrale Notredundanz für Überwachungsflächen bis 48.000mý oder mehr als 512 Brandmelder
- vernetzbar über Systembus essernet
- Bedienfeld mit 5,7" TFT-Display
- Kapazitive Tastatur zur berührungssensitiven und intuitiven Bedienung
- Programmgesteuertes Nachtdesign mit interaktivem Tastaturmenü
- Schnittstellen: essernet, USB, Ethernet, RS 485,TTY
- Betrieb von ringbusversorgten optischen-, akustischen- und Sprachalarmgebern in versch. Alarmierungsber. via esserbus-PLus
- Kaskadierbare Energieversorgung bis 450 Watt gem.EN54-4
- Länge der Ringleitung (esserbus) bis zu 3,5 km
- Betrieb von verschiedenen Eingangs-/Ausgangs-Buskopplern
- Integrierte Schnittstellen zum Betrieb der erforderlichen Feuerwehrperipherie z. B. Feuerwehranzeigetableau, Feuerwehrbedienfeld
- Ereignisspeicher mit 10.000 Einträgen
- Betrieb von VdS-anerkannten Funkkomponenten mit komfortabler Feldstärkemessung
- Parametrierung, Kalibrierung und Programmierung via USB direkt
- Galvanische Trennung der Analogringe möglich
Technische Daten
Nennspannung 230 V AC
Nennfrequenz 50...60 Hz
Nennstrom 0,8 A (pro Netzteil)
Ausgangsspannung 24 V DC
Ruhestrom: 192 mA (ohne Bedienteil) 348 mA (mit Bedienteil)
Strom f. ext. Verbraucher 3 x 24 VDC/3 A
Gesamt-Ausgangsstrom max. 6A
Akkukapazität 2 x 24 V / 24 Ah
Schutzklasse IP 30
Gehäuse ABS, 10% glasfaserverstärkt,V-0
Farbe grau, ähnlich Pantone 538
Abmessungen (BxHxT) 450x960x185 mm
Ausbaubar auf max. zehn Modulsteckplätze durch optionale Erweiterungsmodulträger. Notwendige Akkumulatoren finden in einem oder mehreren Erweiterungsgehäusen Platz.Wahlweise müssen das Anzeige- und Bedienteil FX808324 oder die Neutralfront FX808325 separat bestellt werden.
Bitte beachten Sie:
Um wertvolle Ressourcen zu sparen, werden Installations- und Bedienungsanleitungen in verschiedenen Landessprachen auf einem USB-Datenträger mitgeliefert, nur eine Kurzbedienungsanleitung und das Betriebsbuch werden weiterhin in Papierform beigefügt
Lieferumfang:
Ausbau inklusive 1 x Energieversorgungsmodul, 1 x EV-Anschlussmodul, 1 x Gehäuserückwand, 1 x Steuerungsmodul, 1 x Gehäuserahmen und 1 x Basis-Modulträger.
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 6
Bundle FX10/5 Ringe FlexES Zentrale
FX808393
Modularer mikroprozessorgesteuerter Brandmelder-Computer. Geprüft und zugelassen entsprechend folgenden Richtlinien und Normen:
VDE 0100 - Allgemeine Bestimmungen
VDE 0833 - Gefahrenmeldeanlagen
DIN 14675 - Aufbau von Brandmeldeanlagen
VdS-Richtlinien
EN54 Teil 2,4 und 13 Basisvariante zum Aufbau einer Brandmelderzentrale mit senkrechtem Ausbau für max. zehn Modulsteckplätze für z.B. esserbus-Module, Ausbau inkl. Energieversorgungsmodul, EV-Anschlußmodul, Gehäuserückwand 2 für senkrechten Einbau, Steuerungs-Modul, Gehäuserahmen, Basis-Modulträger Softwareunterstützung für max. 5 Ringleitungen esserbus/esserbus-PLus
Leistungsmerkmale
- Kombinierbare Ring-/Stichleitungstechnik mit dezentraler Intelligenz
- Frei konfigurierbare Funktionalität der eingesetzten Module
- Erhöhte Verfügbarkeit durch Notredundanzfunktion der Ringmodule
- Integrale Notredundanz für Überwachungsflächen bis 48.000mý oder mehr als 512 Brandmelder
- vernetzbar über Systembus essernet
- Bedienfeld mit 5,7" TFT-Display
- Kapazitive Tastatur zur berührungssensitiven und intuitiven Bedienung
- Programmgesteuertes Nachtdesign mit interaktivem Tastaturmenü
- Schnittstellen: essernet, USB, Ethernet, RS 485, TTY
- Betrieb von ringbusversorgten optischen-, akustischen- und Sprachalarmgebern in versch. Alarmierungsber. via esserbus-PLus
- Kaskadierbare Energieversorgung bis 450 Watt gem.EN54-4
- Länge der Ringleitung (esserbus) bis zu 3,5 km
- Betrieb von verschiedenen Eingangs-/Ausgangs-Buskopplern
- Integrierte Schnittstellen zum Betrieb der erforderlichen Feuerwehrperipherie z. B. Feuerwehranzeigetableau, Feuerwehrbedienfeld
- Ereignisspeicher mit 10.000 Einträgen
- Betrieb von VdS-anerkannten Funkkomponenten mit komfortabler Feldstärkemessung
- Parametrierung, Kalibrierung und Programmierung via USB direkt
- Galvanische Trennung der Analogringe möglich
Technische Daten
Nennspannung 230 V AC
Nennfrequenz 50...60 Hz
Nennstrom 0,8 A (pro Netzteil)
Ausgangsspannung 24 V DC
Ruhestrom: 192 mA (ohne Bedienteil) 348 mA (mit Bedienteil)
Strom f. ext. Verbraucher 3 x 24 VDC/3 A
Gesamt-Ausgangsstrom max. 6A
Akkukapazität 2 x 24 V / 24 Ah
Schutzklasse IP 30
Gehäuse ABS, 10% glasfaserverstärkt,V-0
Farbe grau, ähnlich Pantone 538
Abmessungen (BxHxT) 450x960x185 mm
Ausbaubar auf max. zehn Modulsteckplätze durch optionale Erweiterungsmodulträger. Notwendige Akkumulatoren finden in einem oder mehreren Erweiterungsgehäusen Platz.Wahlweise müssen das Anzeige- und Bedienteil FX808324 oder die Neutralfront FX808325 separat bestellt werden.
Bitte beachten Sie:
Um wertvolle Ressourcen zu sparen, werden Installations- und Bedienungsanleitungen in verschiedenen Landessprachen auf einem USB-Datenträger mitgeliefert, nur eine Kurzbedienungsanleitung und das Betriebsbuch werden weiterhin in Papierform beigefügt
Lieferumfang:
Ausbau inklusive 1 x Energieversorgungsmodul, 1 x EV-Anschlussmodul, 1 x Gehäuserückwand, 1 x Steuerungsmodul, 1 x Gehäuserahmen und 1 x Basis-Modulträger.
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 1
Bundle FX18/10 Ringe FlexES Zentrale
FX808396
Modularer mikroprozessorgesteuerter Brandmelder-Computer. Geprüft und zugelassen entsprechend folgenden Richtlinien und Normen:
VDE 0100 - Allgemeine Bestimmungen
VDE 0833 - Gefahrenmeldeanlagen
DIN 14675 - Aufbau von Brandmeldeanlagen
VdS-Richtlinien
EN54 Teil 2,4 und 13 Basisvariante zum Aufbau einer Brandmelderzentrale mit senkrechtem Ausbau für max. 18 Modulsteckplätze für z.B. esserbus-Module. Ausbau inkl. Energieversorgungsmodul, EV-Anschlußmodul, Gehäuserückwand 2 für senkrechten Einbau, Steuerungs-Modul, Gehäuserahmen, Basis-Modulträger. Softwareunterstützung für max. 10 Ringleitungen esserbus/esserbus-PLus
Leistungsmerkmale
- Kombinierbare Ring-/Stichleitungstechnik mit dezentraler Intelligenz
- Frei konfigurierbare Funktionalität der eingesetzten Module
- Erhöhte Verfügbarkeit durch Notredundanzfunktion der Ringmodule
- Integrale Notredundanz für Überwachungsflächen bis 48.000mý oder mehr als 512 Brandmelder
- vernetzbar über Systembus essernet
- Bedienfeld mit 5,7" TFT-Display
- Kapazitive Tastatur zur berührungssensitiven und intuitiven Bedienung
- Programmgesteuertes Nachtdesign mit interaktivem Tastaturmenü
- Schnittstellen: essernet, USB, Ethernet, RS 485, TTY
- Betrieb von ringbusversorgten optischen-, akustischen- und Sprachalarmgebern in versch. Alarmierungsber. via esserbus-PLus
- Kaskadierbare Energieversorgung bis 450 Watt gem.EN54-4
- Länge der Ringleitung (esserbus) bis zu 3,5 km
- Betrieb von verschiedenen Eingangs-/Ausgangs-Buskopplern
- Integrierte Schnittstellen zum Betrieb der erforderlichen Feuerwehrperipherie z. B. Feuerwehranzeigetableau, Feuerwehrbedienfeld
- Ereignisspeicher mit 10.000 Einträgen
- Betrieb von VdS-anerkannten Funkkomponenten mit komfortabler Feldstärkemessung
- Parametrierung, Kalibrierung und Programmierung via USB direkt
- Galvanische Trennung der Analogringe möglich
Technische Daten
Nennspannung 230 V AC
Nennfrequenz 50...60 Hz
Nennstrom 0,8 A (pro Netzteil)
Ausgangsspannung 24 V DC
Ruhestrom: 192 mA (ohne Bedienteil) 348 mA (mit Bedienteil)
Strom f. ext. Verbraucher 3 x 24 VDC/3 A
Gesamt-Ausgangsstrom max. 6A
Akkukapazität 2 x 24 V / 24 Ah
Schutzklasse IP 30
Gehäuse ABS, 10% glasfaserverstärkt,V-0
Farbe grau, ähnlich Pantone 538
Abmessungen (BxHxT) 450x960x185 mm
Ausbaubar auf max. 18 Modulsteckplätze durch optionale Erweiterungsmodulträger. Notwendige Akkumulatoren finden in einem oder mehreren Erweiterungsgehäusen Platz.Wahlweise müssen das Anzeige- und Bedienteil FX808324 oder die Neutralfront FX808325 separat bestellt werden.
Bitte beachten Sie:
Um wertvolle Ressourcen zu sparen, werden Installations- und Bedienungsanleitungen in verschiedenen Landessprachen auf einem USB-Datenträger mitgeliefert, nur eine Kurzbedienungsanleitung und das Betriebsbuch werden weiterhin in Papierform beigefügt
Lieferumfang:
Ausbau inklusive 1 x Energieversorgungsmodul, 1 x EV-Anschlussmodul, 1 x Gehäuserückwand, 1 x Steuerungsmodul, 1 x Gehäuserahmen und 1 x Basis-Modulträger.
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 5
Bundle FX18/18 Ringe FlexES Zentrale
FX808397
Modularer mikroprozessorgesteuerter Brandmelder-Computer. Geprüft und zugelassen entsprechend folgenden Richtlinien und Normen:
- VDE 0100 - Allgemeine Bestimmungen
- EN54 Teil 2,4 und 13 zur Verwendung gemäß:
- VDE 0833 - Gefahrenmeldeanlagen
- DIN 14675 - Aufbau von Brandmeldeanlagen
- VdS-Richtlinien Basisvariante zum Aufbau einer Brandmelderzentrale mit senkrechtem Ausbau für max. 18 Modulsteckplätze für z.B. Ringleitungs-Module. Ausbau inkl. Energieversorgungsmodul, EV-Anschlußmodul, Gehäuserückwand 2 für senkrechten Einbau, Steuerungs-Modul, Gehäuserahmen, Basis-Modulträger. Softwareunterstützung für max. 18 Ringleitungen.
Leistungsmerkmale
- Kombinierbare Ring-/Stichleitungstechnik mit dezentraler Intelligenz
- Frei konfigurierbare Funktionalität der eingesetzten Module
- Erhöhte Verfügbarkeit durch Not- redundanzfunktion der Ringmodule
- Integrale Notredundanz für Überwachungsflächen bis 48.000mý oder mehr als 512 Brandmelder
- vernetzbar über Systembus
- Bedienfeld mit 5,7" TFT-Display
- Kapazitive Tastatur zur berührungssensitiven und intuitiven Bedienung
- Programmgesteuertes Nachtdesign mit interaktivem Tastaturmenü
- Schnittstellen: Systembus, USB, Ethernet, RS 485, TTY
- Betrieb von ringbusversorgten optischen-, akustischen- und Sprachalarmgebern in versch. Alarmierungsber. via esserbus-PLus
- Kaskadierbare Energieversorgung bis 450 Watt gem.EN54-4
- Länge der Ringleitung bis zu 3,5 km, maximal 127 Teilnehmer in bis zu 127 Meldergruppen
- Betrieb von verschiedenen Eingangs-/Ausgangs-Buskopplern
- Integrierte Schnittstellen zum Betrieb der erforderlichen Feuerwehrperipherie z. B. Feuerwehranzeigetableau, Feuerwehrbedienfeld
- Ereignisspeicher mit max.10.000 Einträgen
- Betrieb von VdS-anerkannten Funkkomponenten mit komfortabler Feldstärkemessung
- Parametrierung, Kalibrierung und Programmierung via USB direkt
- Remote Control (Ferndiagnose möglich)
- Galvanische Trennung der Analogringe möglich
Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 ... 60 Hz
Nennstrom 0,8 A
Ausgangsspannung 24 V DC
Ruhestrom ca. 192 mA (Grundausbau ohne Bedienteil) ca. 348 mA (Grundausbau mit Bedienteil)
Strom für ext. Verbraucher 3 A
Akkukapazität 4 x 12 V / 24 Ah
Umgebungstemperatur -5 øC ... 45 øC
Lagertemperatur -10 øC ... 50 øC
Schutzart IP 30
Gehäuse ABS, 10% glasfaserverstärkt, V - 0
Rel. Luftfeuchte max. 95 % (ohne Betauung)
Farbe grau, ähnlich Pantone 538
Gewicht ca. 15,1 kg (inkl. Neutralfront) ca. 17 kg (inkl. Bedienteil)
Abmessungen B:450 mm H:960 mm T: 185 mm
Ausbaubar auf max. 18 Modulsteckplätze durch optionale Erweiterungsmodulträger. Notwendige Akkumulatoren finden in einem oder mehreren Erweiterungsgehäusen Platz.Wahlweise müssen das Anzeige- und Bedienteil FX808324 oder die Neutralfront FX808325 separat bestellt werden.
Bitte beachten Sie:
Um wertvolle Ressourcen zu sparen, werden Installations- und Bedienungsanleitungen in verschiedenen Landessprachen auf einem USB-Datenträger mitgeliefert, nur eine Kurzbedienungsanleitung und das Betriebsbuch werden weiterhin in Papierform beigefügt
Lieferumfang:
Ausbau inklusive 1 x Energieversorgungsmodul, 1 x EV-Anschlussmodul, 1 x Gehäuserückwand, 1 x Steuerungsmodul, 1 x Gehäuserahmen und 1 x Basis-Modulträger.
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 5
Bundle FX18/5 Ringe FlexES Zentrale
FX808395
Modularer mikroprozessorgesteuerter Brandmelder-Computer. Geprüft und zugelassen entsprechend folgenden Richtlinien und Normen:
VDE 0100 - Allgemeine Bestimmungen
VDE 0833 - Gefahrenmeldeanlagen
DIN 14675 - Aufbau von Brandmeldeanlagen
VdS-Richtlinien
EN54 Teil 2,4 und 13 Basisvariante zum Aufbau einer Brandmelderzentrale mit senkrechtem Ausbau für max. 18 Modulsteckplätze für z.B. esserbus-Module. Ausbau inkl. Energieversorgungsmodul, EV-Anschlußmodul, Gehäuserückwand 2 für senkrechten Einbau, Steuerungs-Modul, Gehäuserahmen, Basis-Modulträger. Softwareunterstützung für max. 5 Ringleitungen esserbus/esserbus-PLus
Leistungsmerkmale
- Kombinierbare Ring-/Stichleitungstechnik mit dezentraler Intelligenz
- Frei konfigurierbare Funktionalität der eingesetzten Module
- Erhöhte Verfügbarkeit durch Notredundanzfunktion der Ringmodule
- Integrale Notredundanz für Überwachungsflächen bis 48.000mý oder mehr als 512 Brandmelder
- vernetzbar über Systembus essernet
- Bedienfeld mit 5,7" TFT-Display
- Kapazitive Tastatur zur berührungssensitiven und intuitiven Bedienung
- Programmgesteuertes Nachtdesign mit interaktivem Tastaturmenü
- Schnittstellen: essernet, USB, Ethernet, RS 485, TTY
- Betrieb von ringbusversorgten optischen-, akustischen- und Sprachalarmgebern in versch. Alarmierungsber. via esserbus-PLus
- Kaskadierbare Energieversorgung bis 450 Watt gem.EN54-4
- Länge der Ringleitung (esserbus) bis zu 3,5 km
- Betrieb von verschiedenen Eingangs-/Ausgangs-Buskopplern
- Integrierte Schnittstellen zum Betrieb der erforderlichen Feuerwehrperipherie z. B. Feuerwehranzeigetableau, Feuerwehrbedienfeld
- Ereignisspeicher mit 10.000 Einträgen
- Betrieb von VdS-anerkannten Funkkomponenten mit komfortabler Feldstärkemessung
- Parametrierung, Kalibrierung und Programmierung via USB direkt
- Galvanische Trennung der Analogringe möglich
Technische Daten
Nennspannung 230 V AC
Nennfrequenz 50...60 Hz
Nennstrom 0,8 A (pro Netzteil)
Ausgangsspannung 24 V DC
Ruhestrom: 192 mA (ohne Bedienteil) 348 mA (mit Bedienteil)
Strom f. ext. Verbraucher 3 x 24 VDC/3 A
Gesamt-Ausgangsstrom max. 6A
Akkukapazität 2 x 24 V / 24 Ah
Schutzklasse IP 30
Gehäuse ABS, 10% glasfaserverstärkt,V-0
Farbe grau, ähnlich Pantone 538
Abmessungen (BxHxT) 450x960x185 mm
Ausbaubar auf max. 18 Modulsteckplätze durch optionale Erweiterungsmodulträger. Notwendige Akkumulatoren finden in einem oder mehreren Erweiterungsgehäusen Platz.Wahlweise müssen das Anzeige- und Bedienteil FX808324 oder die Neutralfront FX808325 separat bestellt werden.
Bitte beachten Sie:
Um wertvolle Ressourcen zu sparen, werden Installations- und Bedienungsanleitungen in verschiedenen Landessprachen auf einem USB-Datenträger mitgeliefert, nur eine Kurzbedienungsanleitung und das Betriebsbuch werden weiterhin in Papierform beigefügt
Lieferumfang:
Ausbau inklusive 1 x Energieversorgungsmodul, 1 x EV-Anschlussmodul, 1 x Gehäuserückwand, 1 x Steuerungsmodul, 1 x Gehäuserahmen und 1 x Basis-Modulträger.
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 4
Bundle FX2/2 Ringe FlexES Zentrale
FX808392
Modularer mikroprozessorgesteuerter Brandmelder-Computer. Geprüft und zugelassen entsprechend folgenden Richtlinien und Normen:
VDE 0100 - Allgemeine Bestimmungen
VDE 0833 - Gefahrenmeldeanlagen
DIN 14675 - Aufbau von Brandmeldeanlagen
VdS-Richtlinien
EN54 Teil 2,4 und 13 Basisvariante zum Aufbau einer Brandmelderzentrale mit waagerechtem Ausbau für max. zwei Modulsteckplätze für z.B. esserbus-Module. Ausbau inkl. Energieversorgungsmodul, EV-Anschlußmodul, Gehäuserückwand 1 für waagerechten Einbau, Steuerungs-Modul, Gehäuserahmen, Basis-Modulträger und Akkuhalterung für 2x 12V/12Ah Akkus
Leistungsmerkmale
- Kombinierbare Ring-/Stichleitungstechnik mit dezentraler Intelligenz
- Frei konfigurierbare Funktionalität der eingesetzten Module
- Erhöhte Verfügbarkeit durch Notredundanzfunktion der Ringmodule
- Integrale Notredundanz für Überwachungsflächen bis 48.000mý oder mehr als 512 Brandmelder
- Erhöhte Verfügbarkeit durch Einsatz eines 2.Steuerungs-Moduls
- Bedienfeld (Human Machine Interface HMI) mit farbfähigem 5,7" TFT-Display
- Kapazitive Tastatur zur berührungssensitiven und intuitiven Bedienung
- Programmgesteuertes Nachtdesign mit interaktivem Tastaturmenü
- Schnittstellen: essernet, zukünftig FlexES com, USB, Ethernet, RS 485, RS 232,
- Betrieb von ringbusversorgten optischen-, akustischen- und Sprachalarmgebern in versch. Alarmierungsber. via esserbus-PLus
- Kaskadierbare Energieversorgung bis 450 Watt gem.EN54-4
- Länge der Ringleitung (esserbus) bis zu 3,5 km
- Betrieb von verschiedenen Eingangs-/Ausgangs-Buskopplern
- Einzelanzeigen für ausgelöste oder gestörte Meldergruppen
- Integrierte Schnittstellen zum Betrieb der erforderlichen Feuerwehrperipherie z. B. Feuerwehranzeigetableau, Feuerwehrbedienfeld
- Ereignisspeicher mit 10.000 Einträgen
- Betrieb von VdS-anerkannten Funkkomponenten mit komfortabler Feldstärkemessung
- Parametrierung, Kalibrierung und Programmierung via USB direkt
- Remote Control (Ferndiagnose möglich)
- Galvanische Trennung der Analogringe möglich
Technische Daten
Nennspannung 230 V AC
Nennfrequenz 50...60 Hz
Nennstrom 0,8 A (pro Netzteil)
Ausgangsspannung 24 V DC
Ruhestrom 192 mA (ohne Bedienteil) 348 mA (mit Bedienteil)
Strom f. ext. Verbraucher 3 x 24 VDC/3 A
Gesamt-Ausgangsstrom max. 6A
Akkukapazität 2 x 24 V / 12Ah
Schutzklasse IP 30
Gehäuse ABS, 10% glasfaserverstärkt,V-0
Farbe grau, ähnlich Pantone 538
Abmessungen (BxHxT) 450x320x185 mm
Wahlweise müssen das Anzeige- und Bedienteil FX808324 oder die Neutralfront FX808325 separat bestellt werden.
Bitte beachten Sie:
Um wertvolle Ressourcen zu sparen, werden Installations- und Bedienungsanleitungen in verschiedenen Landessprachen auf einem USB-Datenträger mitgeliefert, nur eine Kurzbedienungsanleitung und das Betriebsbuch werden weiterhin in Papierform beigefügt.
Lieferumfang:
Ausbau inklusive 1 x Energieversorgungsmodul, 1 x EV-Anschlussmodul, 1 x Gehäuserückwand, 1 x Steuerungsmodul, 1 x Gehäuserahmen und 1 x Basis-Modulträger.
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 8
Energieversorgungs-Modul Version 2
FX818326
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 4

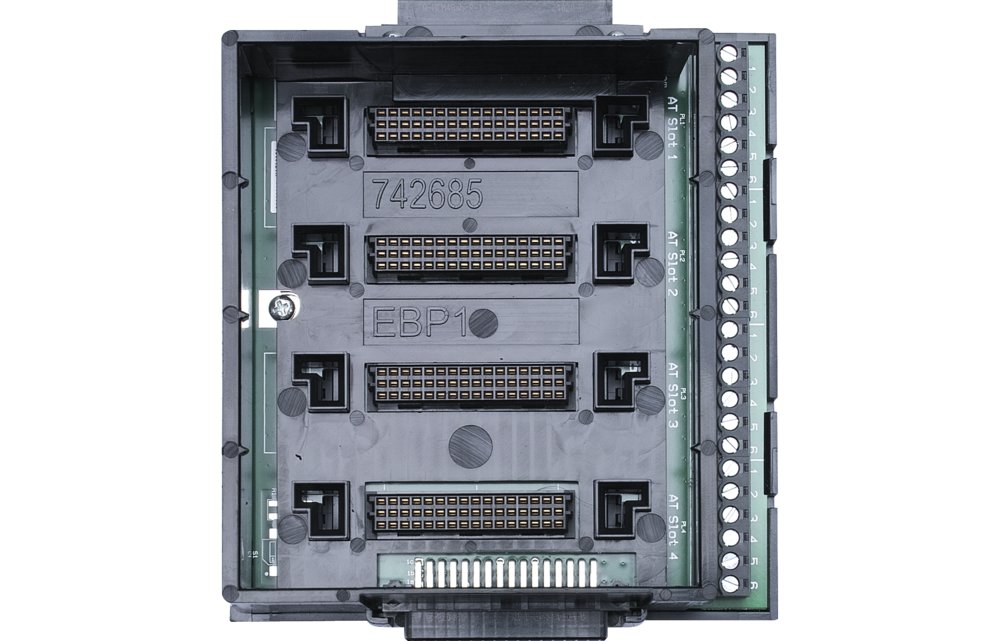

Erweiterungs-Modulträger 1 (EM1) mit 4 freien Steckplätzen
FX808322
Modulträger in Kunststoff-Montagewanne für Brandmelder-Computer zur Aufnahme von bis zu 4 frei wählbaren Modulen mit steckbaren Anschlussklemmen.
Technische Daten:
Gewicht ca. 175 g
Abmessungen B: 170 mm H: 120 mm T: 25 mm
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 14

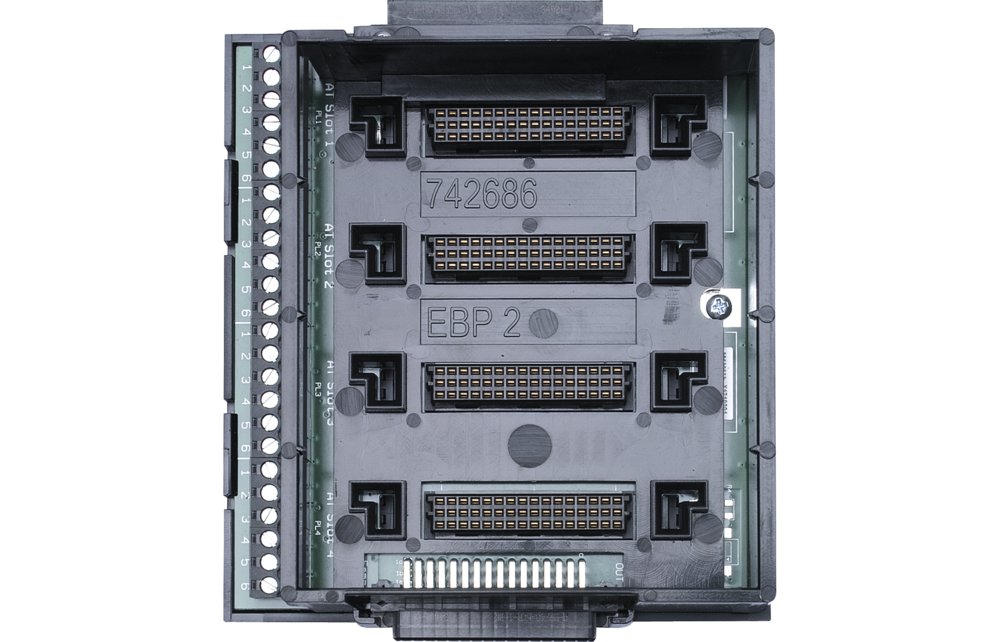

Erweiterungs-Modulträger 2 (EM2) mit 4 freien Steckplätzen
FX808323
Modulträger in Kunststoff-Montagewanne für Brandmelder-Computer zur Aufnahme von bis zu 4 frei wählbaren Modulen mit steckbaren Anschlussklemmen.
Technische Daten:
Gewicht ca. 175 g
Abmessungen B: 140 mm H: 120 mm T: 25 mm
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 12
Erweiterungsgehäuse für BMZ 8000C/M, IQ8CONTROL
789303
Technische Daten:
Umgebungstemperatur -5 øC bis +45 øC
Gehäuse ABS,10% glasfaserverstärkt, V-0
Gewicht ca. 5 kg
Farbe hellgrau, ähnlich Pantone 538
Schutzart IP 30
Abmessungen (BxHxT) 450 x 320 x 185 mm
Lieferumfang:
Gehäuse komplett mit Standardrückwand, Neutralfront und Material zur Befestigung an das vorhandene Zentralengehäuse.
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 1

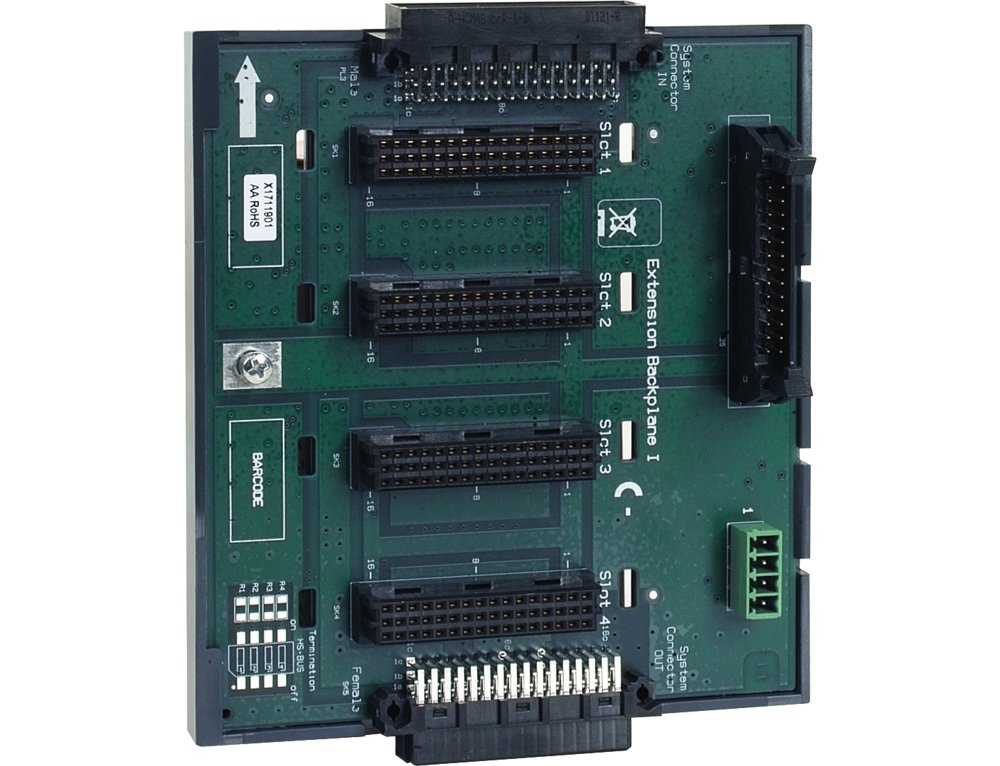

Erweiterungsmodulträger 1 für abgesetzten Anschluss
FX808432
Modulträger in Kunststoff-Montagewanne zur Aufnahme von bis zu vier steckbaren Modulen. Der verlagerte Anschluss der Peripherie erfolgt über eine steckbare Verbindungsleitung an abgesetzten Anschlussterminals im Bereich der Kabeleinführung des Standschrankes.
Lieferumfang:
-Erweiterungsmodulträger mit vier Steckplätzen
-Kunststoff-Montagewanne zur Befestigung des Erweiterungs-Modulträgers im Gehäuse
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 3

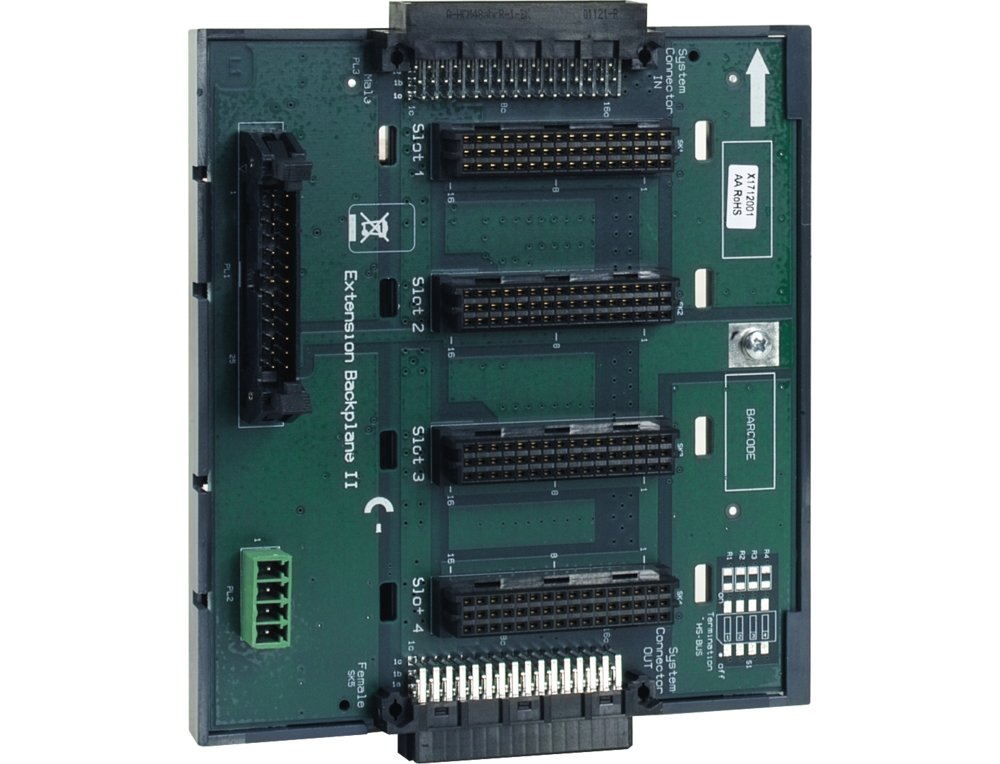

Erweiterungsmodulträger 2 für abgesetzten Anschluss
FX808433
Modulträger in Kunststoff-Montagewanne zur Aufnahme von bis zu vier steckbaren Modulen. Der verlagerte Anschluss der Peripherie erfolgt über eine steckbare Verbindungsleitung an abgesetzten Anschlussterminals im Bereich der Kabeleinführung des Standschrankes.
Lieferumfang:
-Erweiterungsmodulträger mit vier Steckplätzen
-Kunststoff-Montagewanne zur Befestigung des Erweiterungs-Modulträgers im Gehäuse
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 3
esserbus-Modul (ebM) für System FlexES Control
FX808331
1-fach Ringlinien-Modul für max. 127 Busteilnehmer mit intergrierter Energieversorgung für Prozeßanalogmelder, Ein-/Ausgangs-Koppler oder optional für busversorgte Signalgeber. Funktionserweiterung für busversorgte Alarmierung durch Softwareupgrade optional möglich.
Leistungsmerkmale
- bis zu 3500 m Ringleitungslänge
- Kombinierbare Ring-/Stichleitungstechnik
- Verknüpfungen sind über Baugruppen u. Netzwerkzentralen hinaus möglich
- Verwaltung von Funkkomponenten
- permanente Überwachung aller angeschalteten Melder, Koppler und Alarmierungseinrichtungen
- Überwachung der Ringleitungen auf Kurzschluss, Drahtbruch und Störung
- Schnelle Reaktivierung der busversorgten Signalgeber nach Kurzschluss
- Kunststoffschutzgehäuse mit LED- Betriebsanzeigen zur schnellen Indikation des Betriebszustandes
- Integrierte Leitungsisolatoren für beidseitigen Leitungsschutz
Technische Daten:
Betriebsspannung 24 V DC 17 mA
Ruhestrom ca. 17 mA
Gewicht ca. 110 g
Abmessungen B: 27 mm H: 93 mm T: 112 mm
Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 46
